一、鉴定题目 检测磁感应式信号传感器

二、鉴定重点

磁感应式信号传感器的检测方法。

三、鉴定准备工作

装有磁感应式信号传感器的发动机一台，万用表一块，常用拆装工具一套。

四、技术标准

详见具体操作步骤。

五、操作方法

步骤1 检测信号传感器间隙。

1）拆下蓄电池的负极导线。

2）拆下分电器盖。

3）用非磁性的黄铜测隙片测量信号转子和感应线圈凸起部分之间的间隙，如图3-157所示。当信号转子凸齿与传感器铁心对齐时，间隙一般为0.2～0.4mm。

4）若间隙不正常，则松开铁心总成的两固定螺钉A、B（见图3-157），并以固定螺钉A为支点，稍微移动固定螺钉B，加以调整，直至符合所规定的标准值为止。

步骤2 检测信号传感器感应线圈电阻。拆下线束插接器，用万用表电阻档测量感应线圈的电阻，如图3-158所示。感应线圈电阻正常值，国产车一般为500～800Ω，进口车一般为130～180Ω，（各厂的信号传感器感应线圈的标准电阻有所不同，应查阅相关的维修手册），若不符合要求，应更换感应线圈。

图3-157 信号传感器间隙的检测

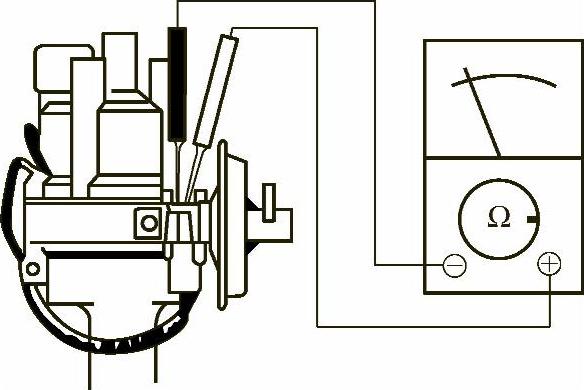

图3-158 感应线圈电阻的检测

步骤3 检测信号传感器输出信号。信号传感器在工作时能产生交流信号电压，在检测时，可用万用表（0～10V）交流电压档测量。将两表笔分别接在分电器感应线圈两接线柱上，（见图3-159），用手快速转动分电器轴，观察信号电压是否符合规定（一般为1～1.5V）。若万用表读数过低，甚至无读数，说明信号传感器有故障，应检查或者更换。
