鉴定点32  检测霍尔式电子点火器

鉴定点 32 检测霍尔式电子点火器

鉴定题目 检测霍尔式电子点火器

鉴定重点

霍尔式电子点火器的检测方法。

鉴定准备工作

装有霍尔式电子点火器的发动机一台;万用表一块;常用拆装工具一套。

技术标准

详见具体操作步骤。

操作方法

步骤1 测量电压。霍尔式电子点火器各端子的连接电路如图3-162所示。

(1)检测1号端子电压 接通点火开关,当无点火信号输入时,1号端子电压应为12V。若点火线圈正极接线柱有12V电压,而1号端子上电压低或无电压,说明点火线圈初级绕组或电子点火器1号端子与点火线圈负极接线柱之间或线路的插头处有故障。

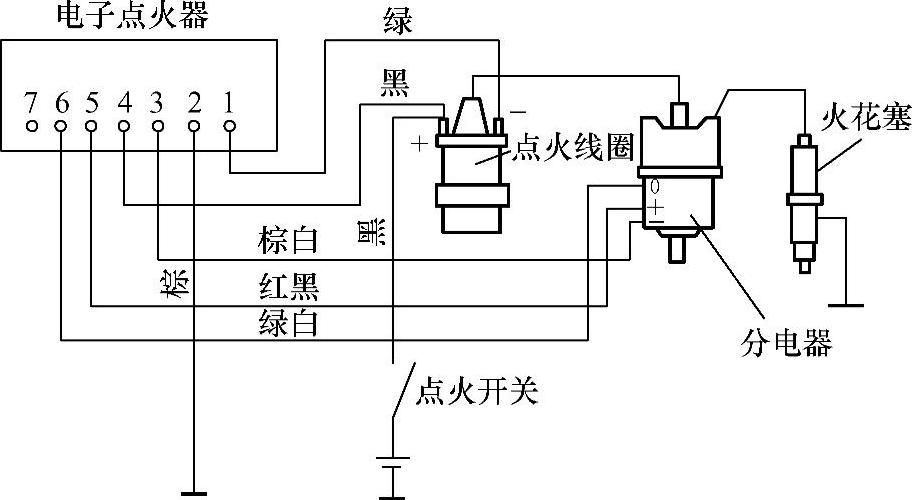

图3-162 霍尔式电子点火器各端子的连接电路

当输入点火信号时,1号端子电压应在0~12V之间跳变。若该端子电压在信号输入时,电压没有变化,则说明电子点火器已损坏,应予以更换。

(2)检查2号端子电压 电子点火器内部电路通过2号端子搭铁,该端子与搭铁点之间的电压不超过0.5V。

(3)检查3号端子电压 3号端子是点火控制器的“-”端,它与2号端子相通,对地电压应小于或等于0.5V。

(4)检查4号端子电压 4号端子是电子点火器的电源端子。接通点火开关时,4号端子应有12V电压,否则说明4号端子与点火线圈正极接线柱之间的线路或线路的插头处有故障。

(5)检查5号端子电压 5号端子是电子点火器输出的霍尔传感器电源端子,其电压应在10V左右。若电压低或无电压,说明电子点火器有故障,应予以更换。

步骤2 模拟信号。拔下分电器上的线束插接器,拔出分电器盖上的中央高压线,装上跳火器。接通点火开关,将插接器插头上的“绿白”色线反复搭铁,如图3-163所示。若跳火器跳火,说明电子点火器正常;反之,则说明电子点火器有故障,应予以更换。

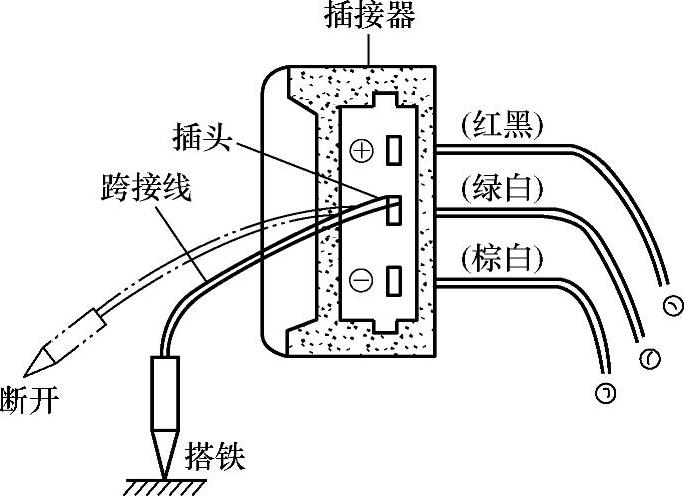

图3-163 霍尔式电子点火器的检测
