鉴定点31  检测磁电式电子点火器

鉴定点 31 检测磁电式电子点火器

一、鉴定题目 检测磁电式电子点火器

二、鉴定重点

磁电式电子点火器的检测方法。

三、鉴定准备工作

装有磁电式电子点火器的发动机一台；万用表一块，1.5V干电池一节；常用拆装工具一套。

四、技术标准

详见具体操作步骤。

五、操作方法

步骤1 拆下分电器线束插接器。

步骤2 将1.5V干电池接在电子点火器2、3端子之间。

步骤3 打开点火开关（时间不超过5s），用万用表测量点火线圈负极接线柱与搭铁之间的电压，应为1～2V，如图3-161a所示。或拔下中央高压线，装上跳火器，此时跳火器应不跳火。

步骤4 立刻将干电池反接（时间不超过5s），用万用表测量点火线圈负极接线柱与搭铁之间的电压，应为12V左右，如图3-161b所示。装上跳火器，此时跳火器应跳火。

步骤5 若所测值与上述不符，则说明电子点火器有故障，应予以更换。

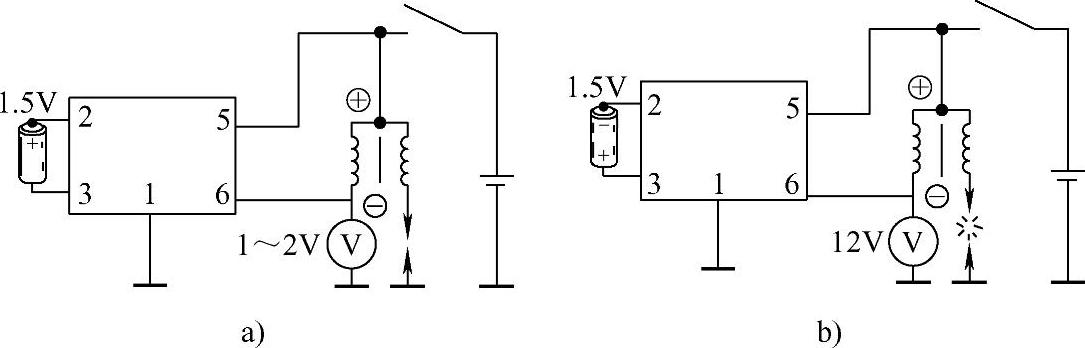

图3-161 磁感式电子点火器的检测
