鉴定点35  检测、更换节气门位置传感器

鉴定点 35 检测 、更换节气门位置传感器

一、鉴定题目 检测、更换节气门位置传感器

二、鉴定重点

运用万用表检测线性可变电阻型节气门位置传感器。

三、鉴定准备工作

1）装备电控发动机的整车一辆或者能运转的电控发动机一台。

2）万用表一块，常用工具一套。

四、技术标准（见表3-3和表3-4）

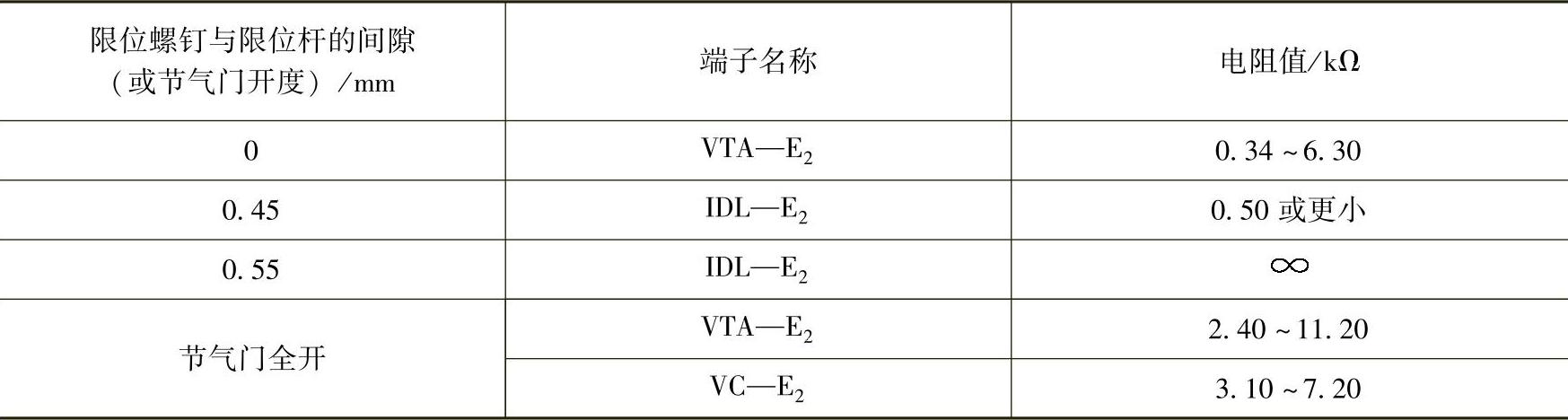

表3-3 线性可变电阻型节气门位置传感器各端子间的电阻（皇冠3.0车）

表3-4 节气门位置传感器各端子间的电压

五、操作方法

步骤1 测量线性电位计的电阻。将点火开关置于“OFF”位置，拔下节气门位置传感器的导线插接器，用万用表的欧姆档测量线性电位计的电阻（图3-167中E₂和各端子之间的电阻），该电阻应能随节气门开度增大而呈线性增大。

步骤2 检测电压。插好节气门位置传感器的导线插接器，当点火开关置于“ON”位置时，发动机ECU插接器上IDL、VC、VTA三个端子处应有电势。用万用表电压档检测IDL—E₂、VC—E₂、VTA—E₂间的电压值，应符合表3-5中的规定。

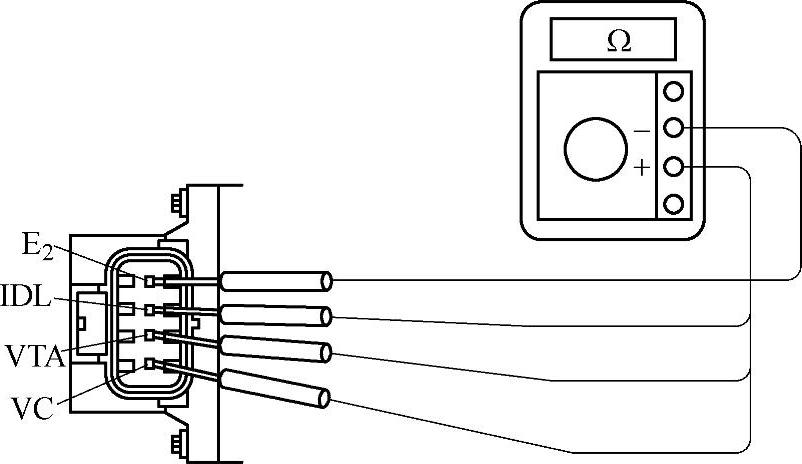

图3-167 线性可变电阻型节气门位置传感器的检测
