鉴定点37 检修水泵
一、鉴定题目 水泵的检修
二、鉴定重点
1）利用正确的方法检修水泵。
2）对装配好的水泵进行正确的试验。
三、鉴定准备工作
1）待检修的东风EQ6100—1型发动机水泵一个。
2）塞尺、金属直尺、车床等，试验台一个。
四、试题分析
1）考核要求：能正确分解和清洗水泵；能利用正确的方法检修水泵的各零部件；对装配好的水泵进行正确的试验，合格后才算检修装配成功。
2）试题说明：本文以东风EQ6100—1型发动机水泵为例。
五、操作方法
1.水泵的分解与清洗
步骤1 松开水泵固定螺栓，取下泵盖及衬垫。
步骤2 松开水泵叶轮固定螺栓，取出水泵叶轮。
步骤3 取出水封密封垫圈及水封总成。
步骤4 拆下风扇总成固定螺栓，取下风扇带轮。
步骤5 拆下水泵轴前端开口销，松开固定螺栓，取出带轮轮毂。
步骤6 退出开槽锥端螺钉，压出水泵轴及轴承总成。
步骤7 用专用顶拔器或冲头将轴承从泵轴上压出或冲出。
步骤8 清洗分解后的全部零部件。分解后的东风EQ6100—1型发动机水泵如图3-172所示。
2.水泵零件的检修
步骤1 水泵壳体的检修。

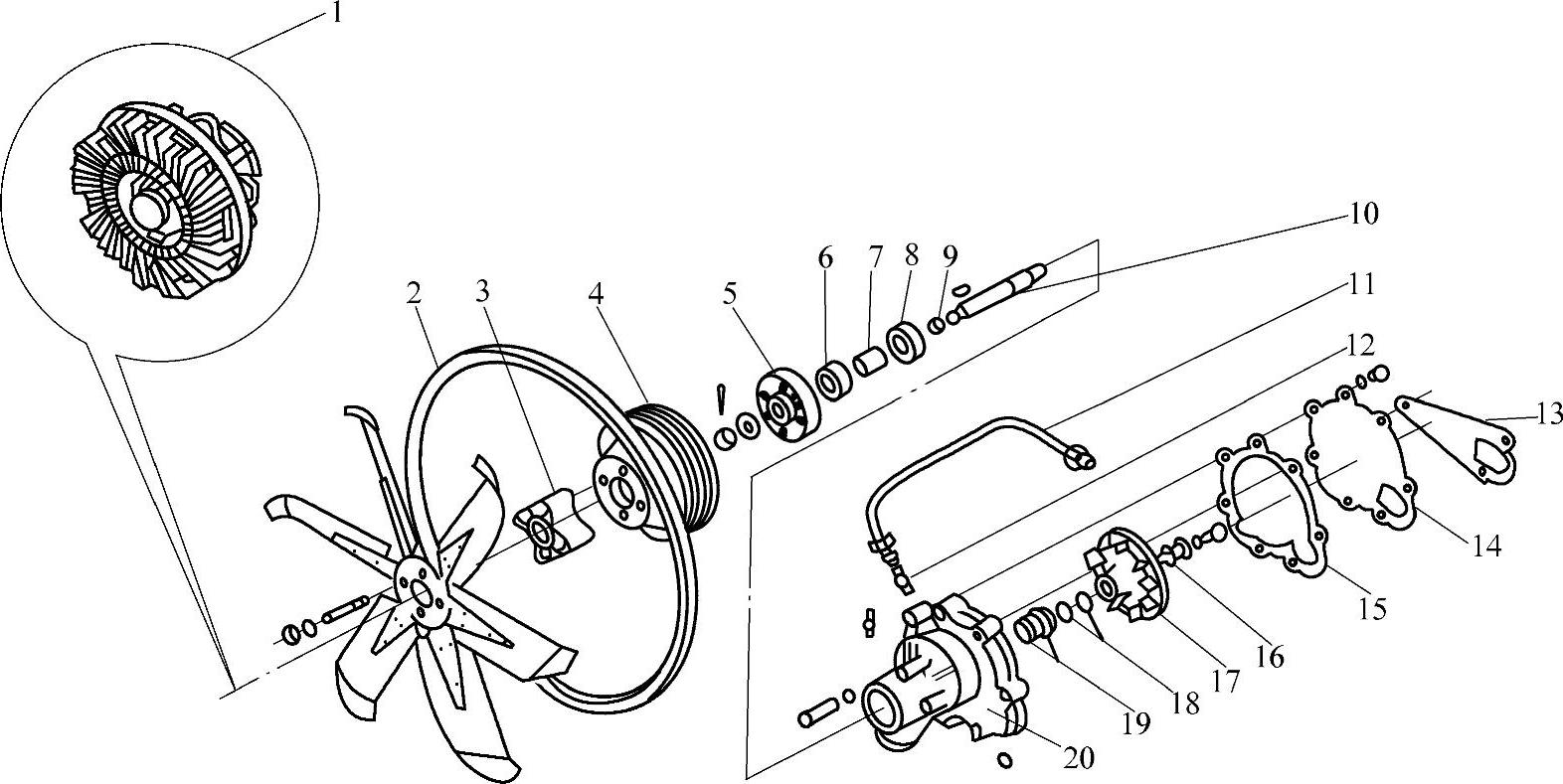

图3-172 分解后的东风EQ6100—1型发动机水泵
1—风扇离合器总成 2—风扇V带 3—凸缘 4—带轮 5—轮毂 6、7、8—向心轴承 9—挡圈 10—水泵轴 11—小循环管总成 12—管接头 13—水泵垫片 14—水泵盖 15—衬垫 16—密封垫圈 17—水泵叶轮 18—水泵动环总成 19—水泵静环总成 20—水泵盖
1）水泵壳体砂眼可采用铸铁焊条焊接或用环氧树脂胶黏结。
2）水泵壳体平面发生翘曲变形。其接合面翘曲变形量超过0.15mm时，应车平或磨平，但车削或磨削总厚度应小于或等于0.50mm。在装配时，根据车削或磨削厚度加厚水泵盖衬垫。
3）水泵壳轴承孔磨损。轴承孔由于经常压入压出轴承，座孔易发生磨损。轴承座孔发生磨损时，可采用压配和镶套法修复，然后镗出座孔。
步骤2 水泵轴的检修。检查水泵轴与轴承内径的配合间隙，应小于或等于0.03mm，若超过规定，应换用新件。水泵轴弯曲量超过0.50mm时，应冷压校正。
步骤3 水泵叶轮的检修。水泵叶轮破裂时，应换新件。
步骤4 水封的检修。水封圈外径磨损，水封老化、变形时，均应更换水封总成。
步骤5 水泵叶轮与泵盖端面间隙应为1.0～1.8mm，否则，应用垫片调整。
步骤6 检查水泵叶轮与泵壳间隙应为0.8～2.2mm，否则，应更换叶轮。
步骤7 风扇离合器的检修。壳体及前盖有裂纹或变形时，应换用新件。主动板和从动板翘曲变形时，应校正。主动轴轴颈磨损时，应换用新件。球阀磨损、轴承损坏时，均应换用新件。检查双金属片感温器，在65℃左右时，应受热变形，当温度降至45℃时，不发生变形，否则，应换用新感温器。
3.水泵装复后的试验
水泵装复后，经试验合格后方可装车使用。试验方法一般有以下两种：
1）经验试验法
①用手转动带轮，泵轴转动应自如，叶轮与泵壳应无碰擦感觉。
②用手转动带轮，测试径向间隙，应无松旷感觉；前后拉动带轮，测试轴向间隙，允许稍有旷动。
③堵住水泵进水孔，将水灌入水泵腔中，转动水泵轴，泄水孔应无漏水现象。
2）在试验台上按规定试验。
