鉴定点20  差速器的检修

鉴定点 20 差速器的检修

一、鉴定题目 差速器的拆装

二、鉴定重点

差速器的拆装方法。

三、鉴定准备工作

桑塔纳2000轿车差速器一只，顶拔器等汽车维修工具一套。

四、技术标准

技术标准见操作方法。

五、操作方法

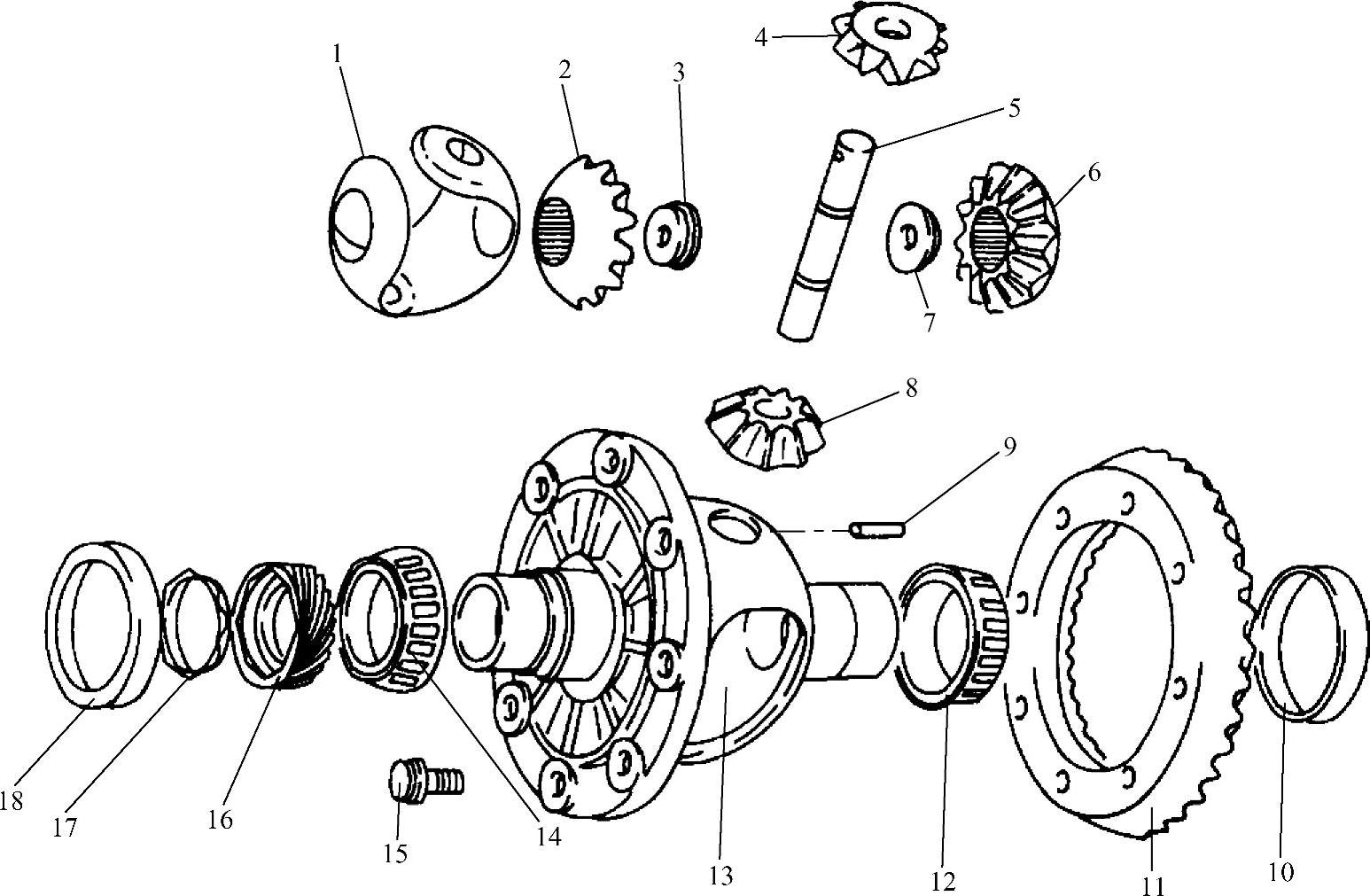

桑塔纳2000型轿车差速器如图3-207所示。

图3-207 桑塔纳2000型轿车差速器

1—复合式推力垫片 2、6—半轴齿轮 3、7—螺纹套 4、8—行星齿轮 5—行星齿轮轴 9—止动销 10、12、14、18—圆锥滚子轴承 11—主减速器从动锥齿轮 13—差速器壳 15—螺栓 16—车速表齿轮 17—车速表齿轮锁紧套筒

步骤1 半轴齿轮和行星齿轮的拆卸。

1）拆卸变速器，然后依次拆下差速器、从动锥齿轮、行星齿轮轴的止动销（见图3-208）。

2）先取下行星齿轮轴，再取下行星齿轮和半轴齿轮。

步骤2 半轴齿轮和行星齿轮的安装。

1）在安装之前，检查复合式止推垫片是否损坏，若有损坏，应进行更换。

2）通过半轴凸缘将半轴齿轮固定在差速器壳上，如图3-209所示。

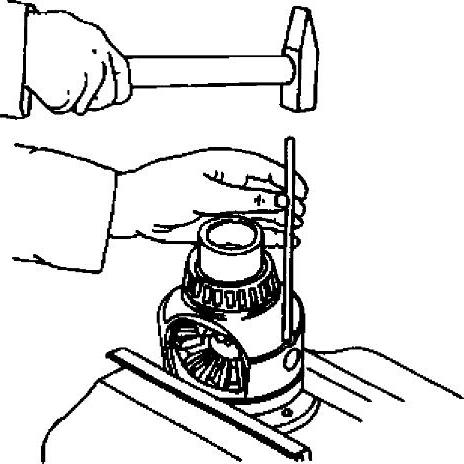

图3-208 拆下行星齿轮轴的止动销

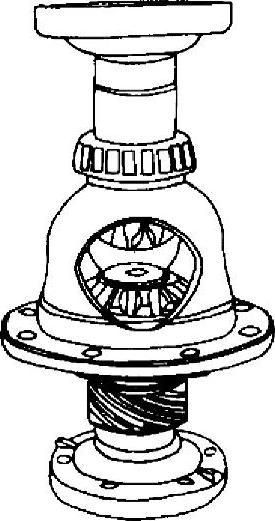

图3-209 安装半轴齿轮

3）将行星齿轮放在适当的位置，接着转动半轴凸缘使行星齿轮进入差速器壳，如图3-210所示。

4）装上行星齿轮轴（见图3-211），并在行星齿轮轴上安装止动销。

5）取下差速器半轴凸缘，用120℃的温度加热，将从动锥齿轮装在差速器壳上。将差速器装在变速器壳体内，装上半轴凸缘，安装变速器。

图3-210 安装行星齿轮

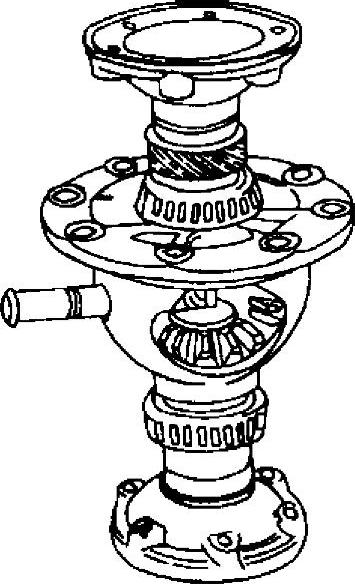

图3-211 安装行星齿轮轴

步骤3 差速器壳的拆卸。

1）拆卸变速器，拆下差速器。拆下差速器轴承（与从动锥齿轮相对的一边），如图3-212所示。

2）拆下差速器另一侧的轴承（见图3-213），同时取下车速里程表主动齿轮和锁紧套筒。

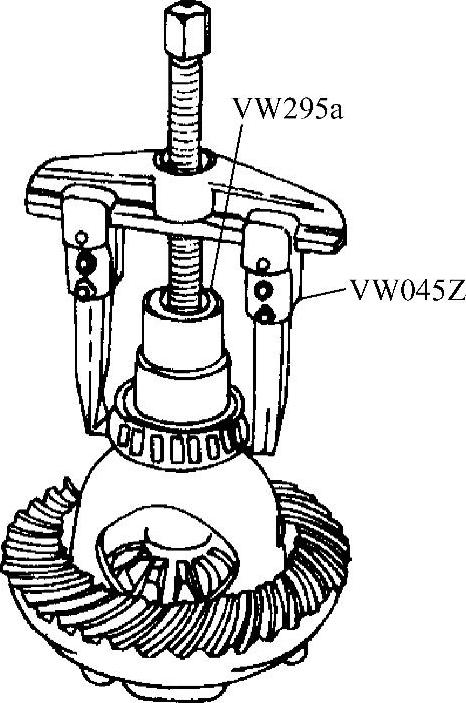

图3-212 拆下一侧差速器轴承

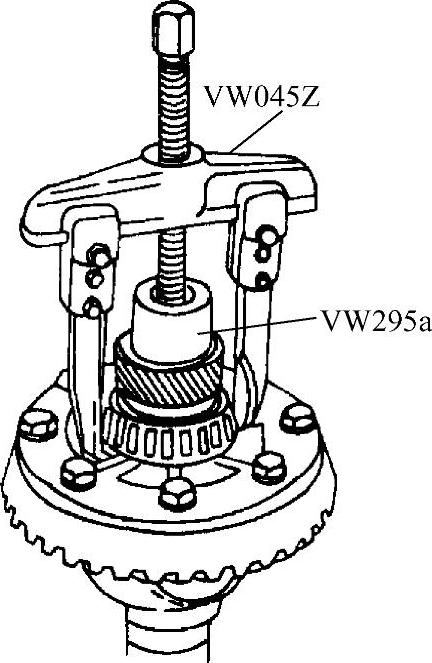

图3-213 拆下另一侧差速器轴承

3）拆下变速器侧面的密封圈，如图3-214所示。

4）从主减速器盖上拆下差速器轴承的外座圈和调整垫片s₁，如图3-215所示。

5）从变速器壳体上拆下差速器轴承的外座圈和调整垫片s₂，如图3-216所示。

注意：当更换差速器轴承时，需一起更换轴承外座圈，同时必须计算出从动锥齿轮的调整垫片s₁和s₂的厚度。

步骤4 差速器壳的安装。

1）计算从动锥齿轮调整垫片s₁和s₂的厚度。装上调整垫片s₂和差速器轴承外座圈。

2）装上调整垫片s₁和轴承外座圈，如图3-217所示。

3）装上变速器的侧面密封圈。将差速器轴承加热至120℃（与从动锥齿轮相对的一面）并装在差速器壳上，将差速器轴承压到位，如图3-218所示。

4）将差速器另一轴承加热至120℃，并装在差速器壳上，将轴承压到位，如图3-219所示。

5）装上车速里程表主动齿轮和锁紧套筒（VW433a只能支撑在锁紧套筒上，以免齿轮受损）。

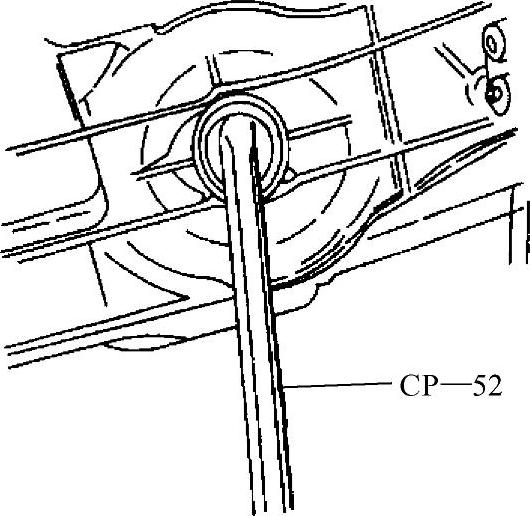

图3-214 拆下变速器侧面的密封圈

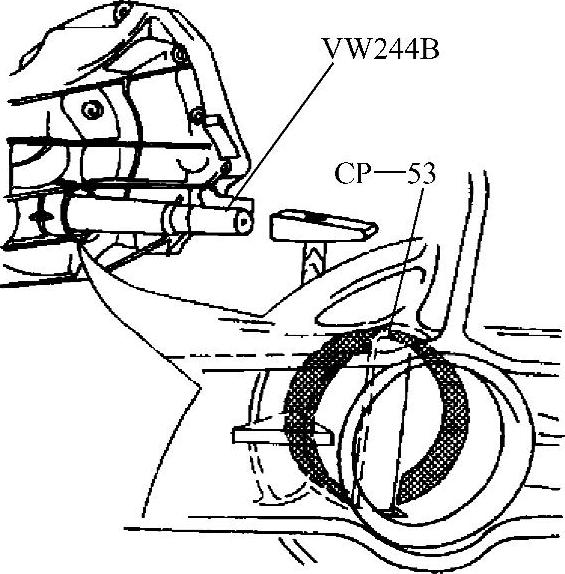

图3-215 从主减速器盖上拆下差速器轴承的外座圈和调整垫片s1

图3-216 变速器壳体上拆下差速器 轴承的外座圈和调整垫片s2

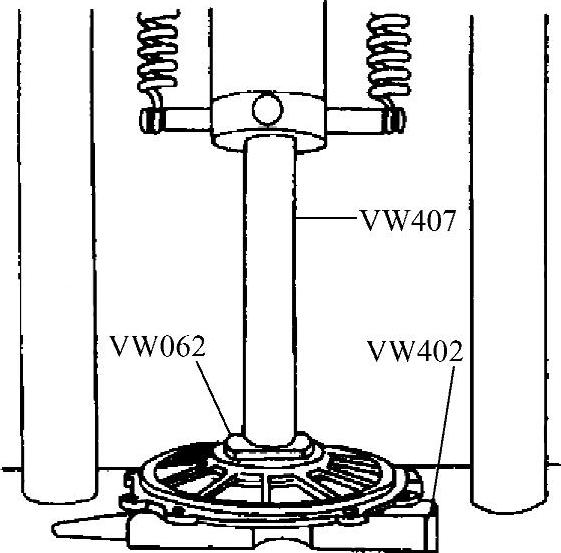

图3-217 安装调整垫片s₁和轴承外座圈

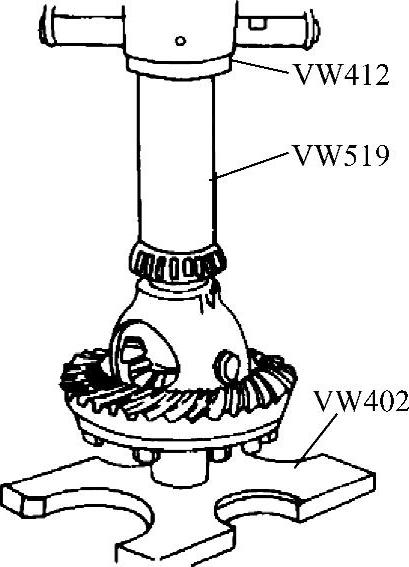

图3-218 压入差速器一侧的轴承

图3-219 压入差速器另一侧的轴承

6）用适当的齿轮油润滑差速器轴承。将差速器装入变速器壳体内，装上主减速器盖。拆下变速器后盖和轴承支座，将专用工具VW521/4、VW521/8和扭力扳手一起装在差速器上，如图3-220所示。

7）转动差速器，通过扭力扳手检测摩擦力矩，对新的轴承来说最小应为2.5N·m。

注意：检查摩擦力矩时必须将差速器轴承用适当的齿轮油润滑。

8）调整从动锥齿轮，装上变速器后盖和轴承支座，装上半轴凸缘并给变速器加油，安装变速器。
