鉴定点4 电动车窗的检修
一、鉴定题目 电动车窗的检修
二、鉴定重点
电动车窗开关、电动机的检修方法。
三、鉴定准备工作
丰田轿车一辆，常用拆装工具一套，数字式万用表一块。
四、技术标准
详见操作方法。
五、操作方法
图3-255所示为丰田轿车车窗系统图。丰田轿车车窗电路如图3-256所示。
图3-257所示为电动车窗控制装置。
图3-258所示为电动车窗开关插头。

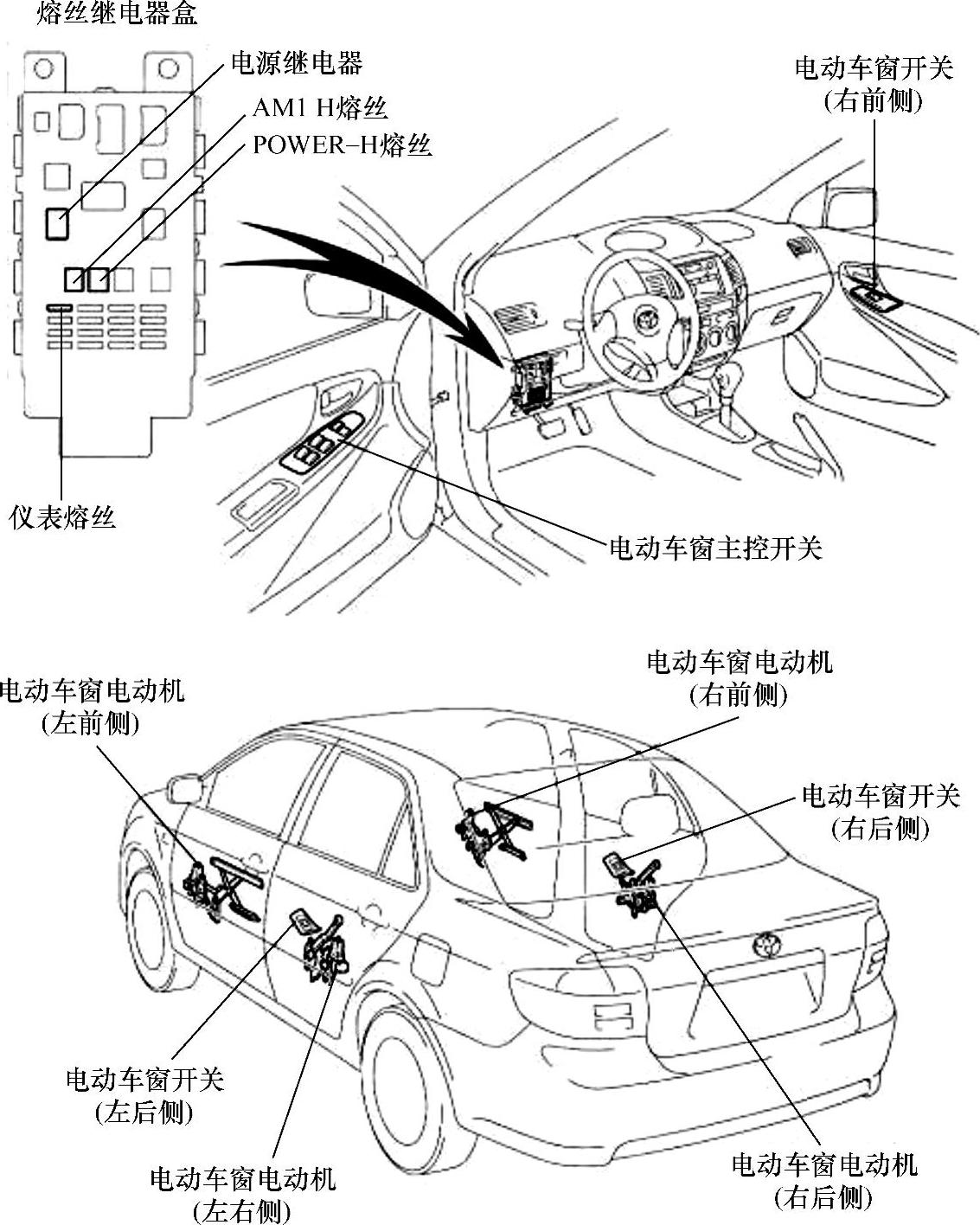

图3-255 丰田轿车车窗系统

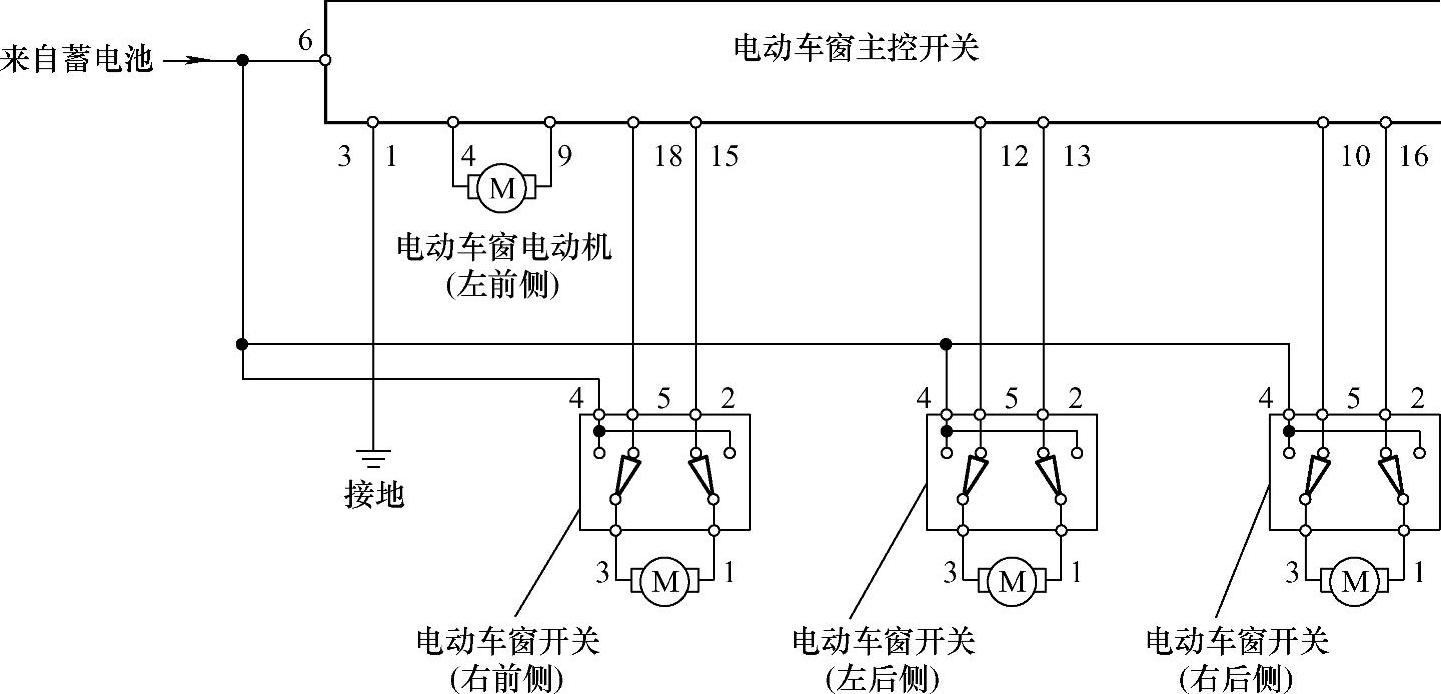

图3-256 丰田轿车车窗电路
电动车窗一般故障的诊断见表3-6。根据故障现象找出故障部位进行检查。

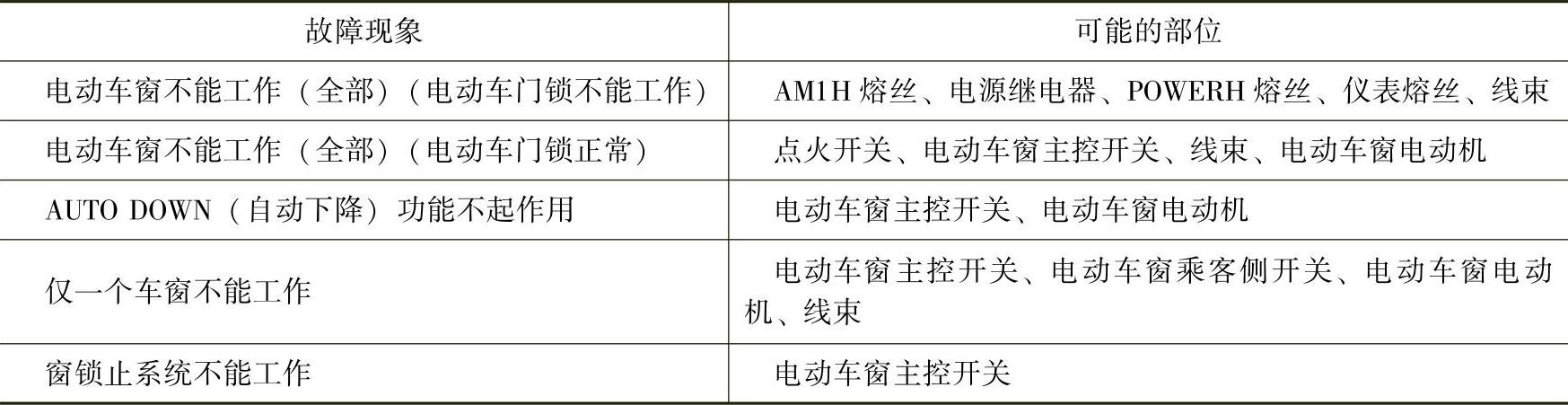

表3-6 电动车窗一般故障的诊断
步骤1 检查电动车窗主开关的导通性。如图3-259所示，若电动车窗主开关的导通性与表3-7不符，则应更换电动窗主控开关。
步骤2 检查开关照明灯。按图3-260所示检测，开关照明灯应亮，若不亮，则要更换电动车窗主控开关。
图3-257 电动车窗控制装置

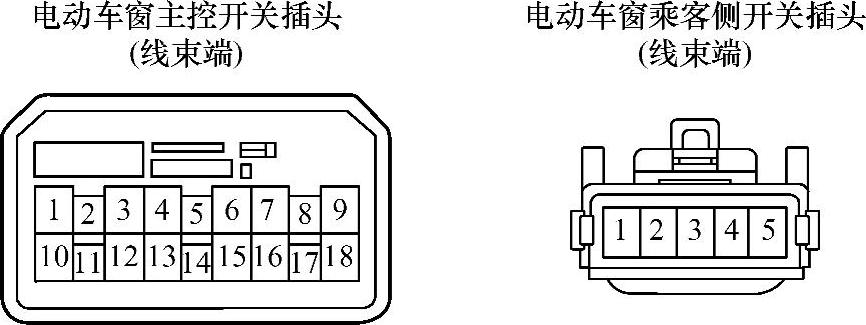

图3-258 电动车窗开关插头

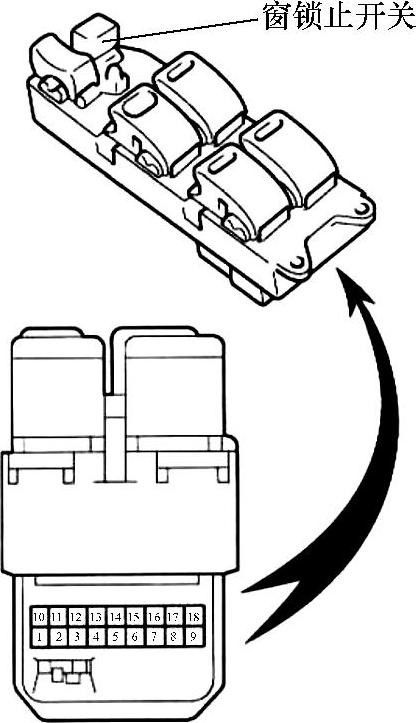

图3-259 电动车窗主控开关
步骤3 检查电动车窗电动机。左前侧和右后侧的车窗电动机应以相同的步骤进行检测；右前侧和左后侧的车窗电动机应以相同的步骤进行检测。

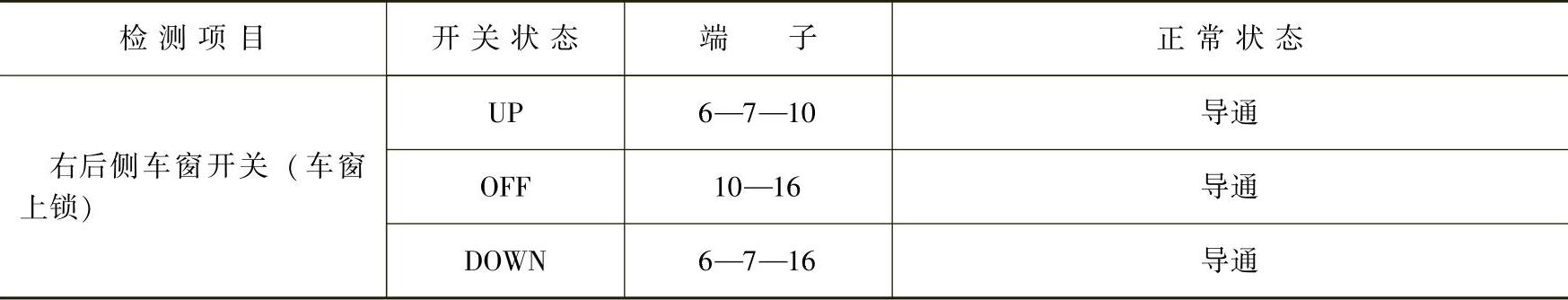

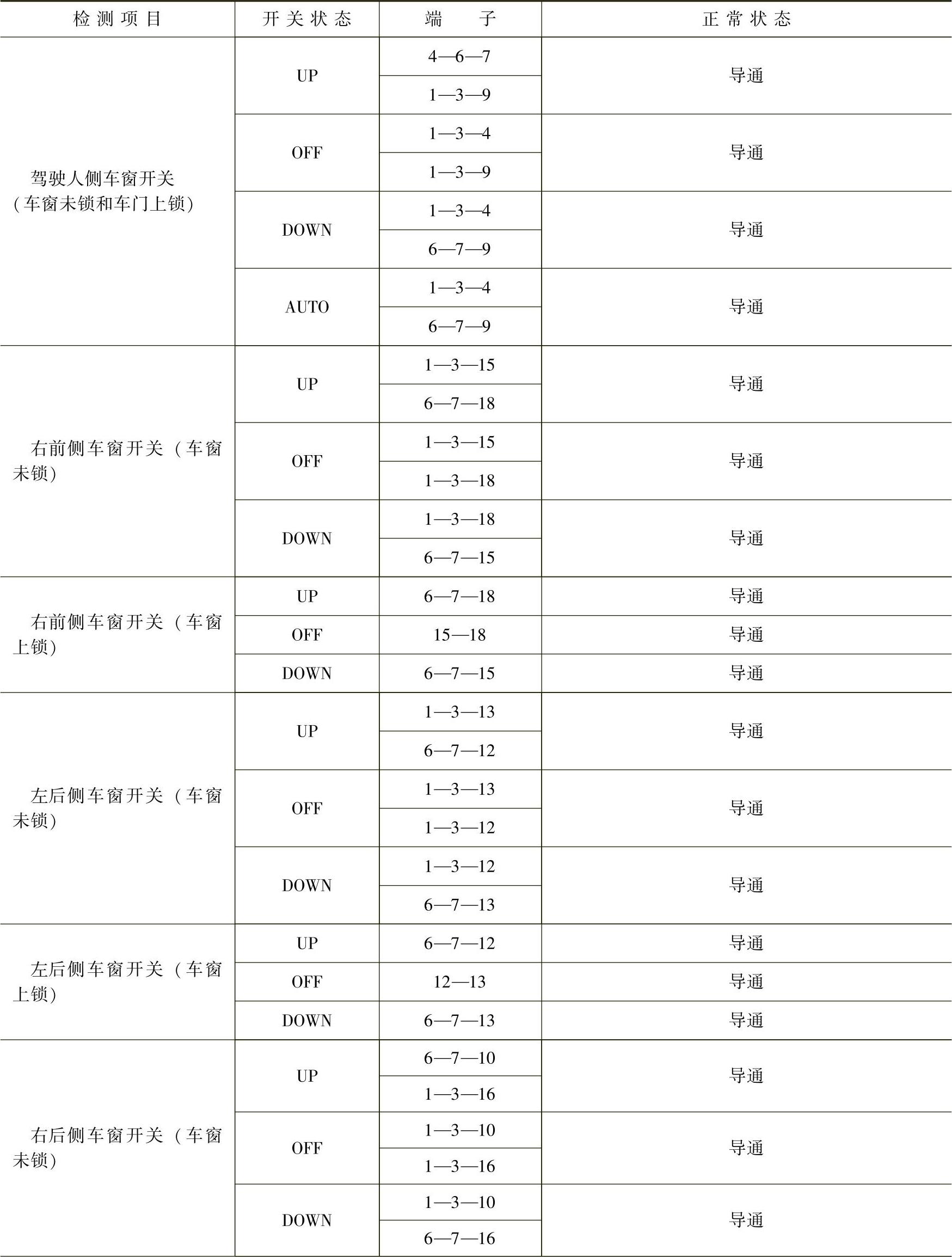

表3-7 电动车窗主控开关导通性的诊断
（续）

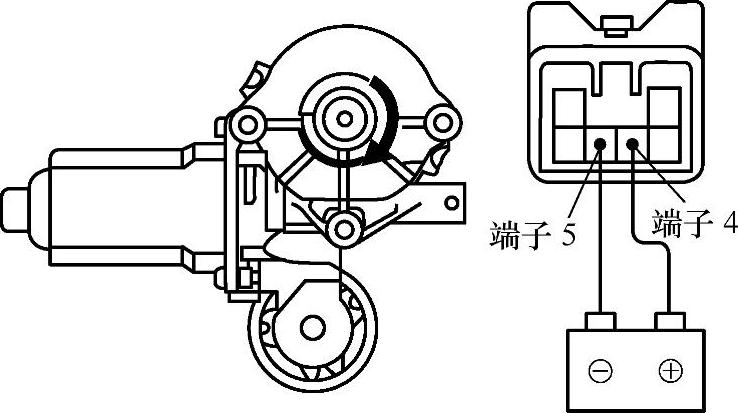

（1）检查左前和右后电动车窗电动机 如图3-261所示，将端子4与蓄电池正极相连，端子5与蓄电池负极相连，电动机应顺时针旋转；反过来接线，电动机应逆时针旋转。若检测结果与上述不符，则应更换左前门电动车窗电动机。

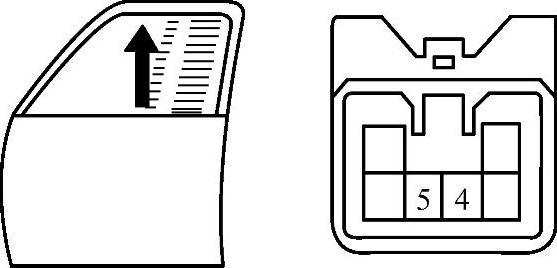

（2）检查右前和左后电动车窗电动机 如图3-262所示，将端子5与蓄电池正极相连，端子4与蓄电池负极相连，电动机应顺时针旋转；反过来接线，电动机应逆时针旋转。若检测结果与上述不符，则应更换右前门电动车窗电动机。
步骤4 检查电动车窗过载保护（PTC）的工作情况。如图3-263所示，将直流400A的万用表表笔接到端子4或5的线束上，完全关闭车窗玻璃，在主控开关上按“UP”，进行电流切断检查。在车窗完全合60s后，电流经过4～90s后应由16～34A降到1A。切断电流60s后，当主控开关或乘客侧开关按“DOWN”时，玻璃应向下。
如果结果不符合上述要求，应更换电动机。
步骤5 检查电源继电器。如图3-264所示为电源继电器的内部结构，若其导通性与表3-8不符，则应更换电源继电器。

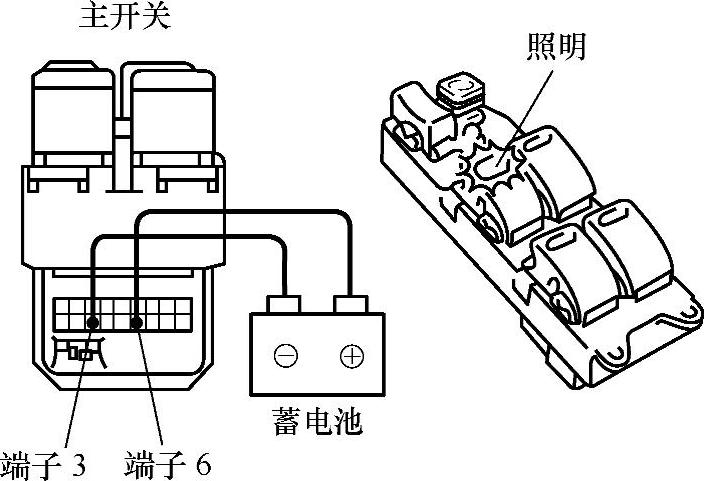

图3-260 检查开关照明灯
图3-261 左前和右后侧电动车窗电动机的检测

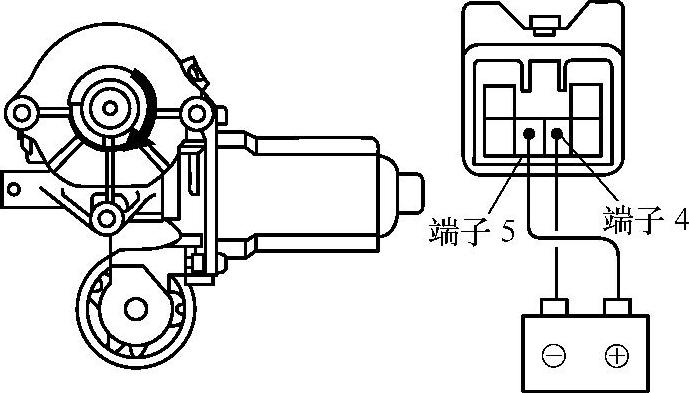

图3-262 右前和左后侧电动车窗电动机的检测
图3-263 电动机内置PTC的检测

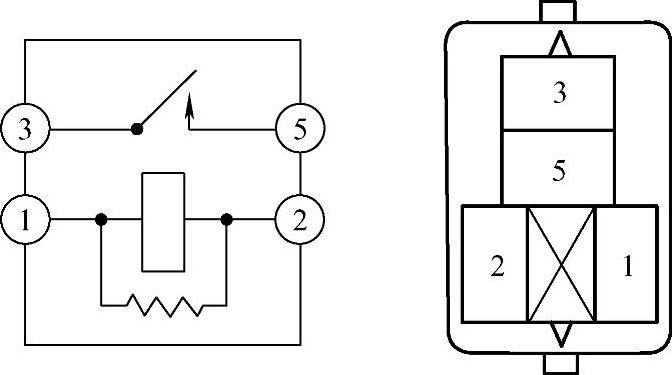

图3-264 电源继电器的内部结构

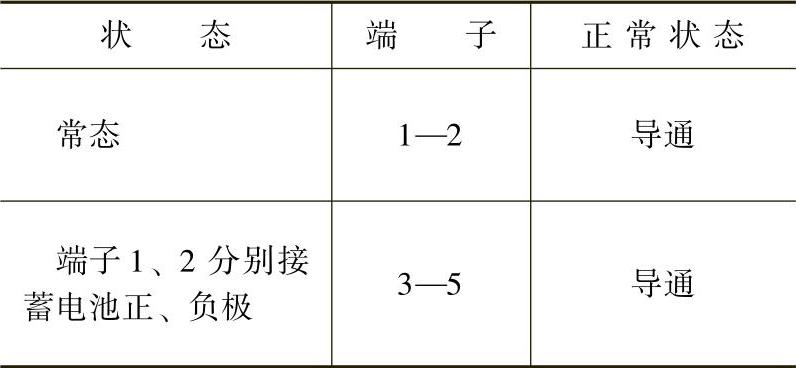

表3-8 电源继电器导通性的诊断
