13.3  某双回500kV输电线路接地装置及其点评

13.3 某双回500kV输电线路接地装置及其点评

1.示意图

引下线示意图如图13-2所示（按原图样使用变量字母，未与本书上下文统一；本书之后的实例均采用原图字母）。

塔基及接地装置示意图如图13-3所示。

降阻剂施工示意图如图13-4所示。

2.材料表

材料表见表13-4。

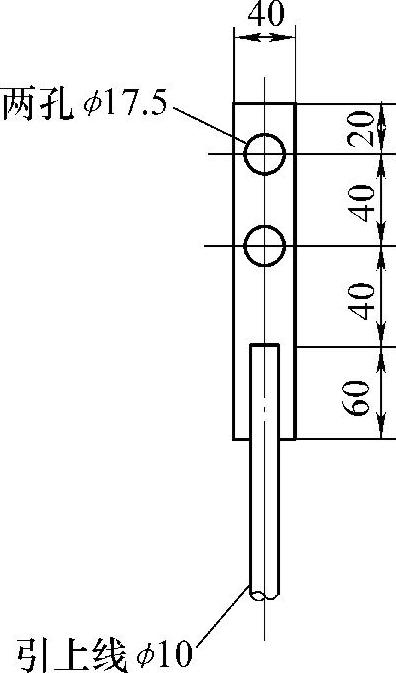

图13-2 引下线示意图

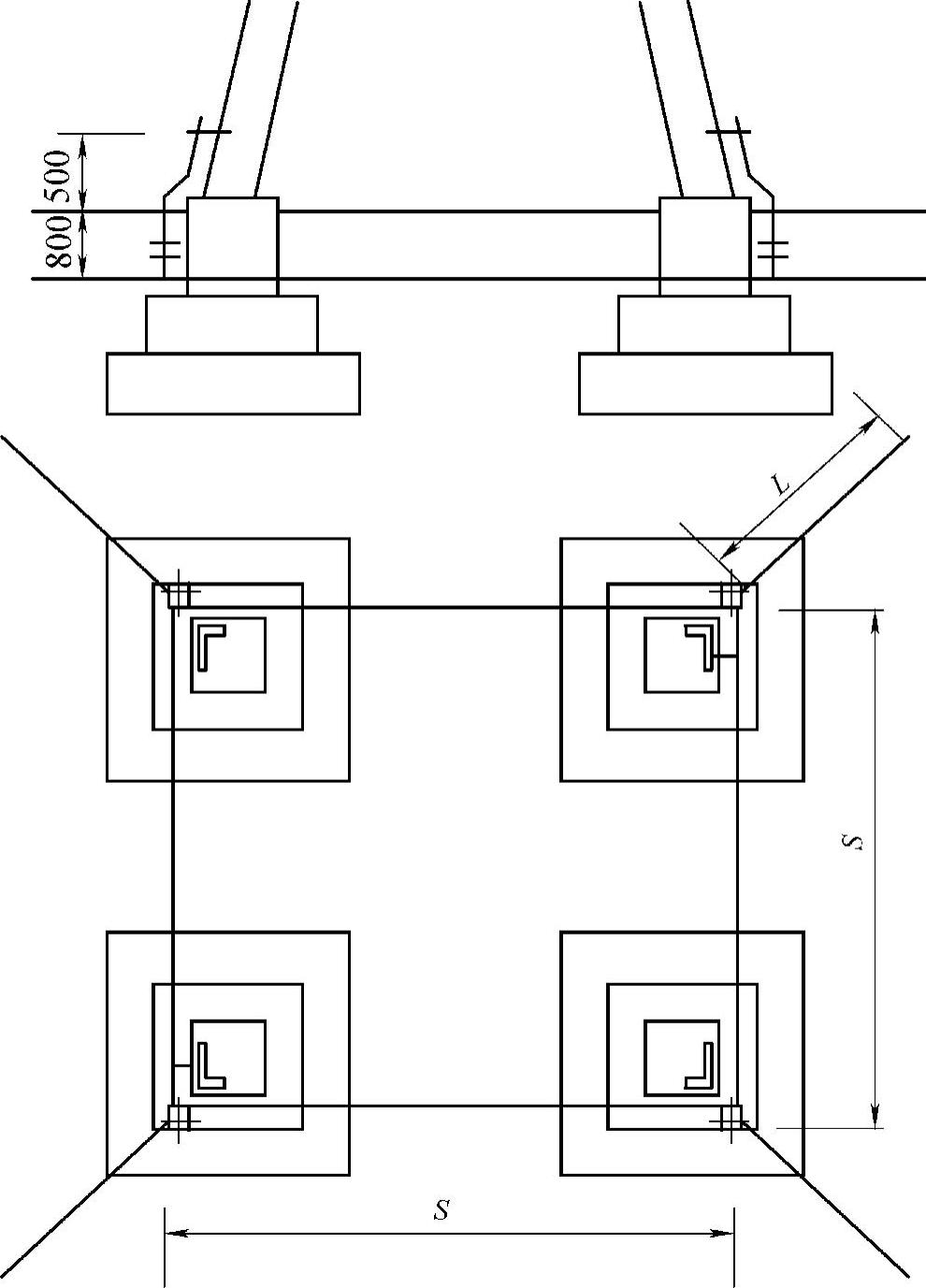

图13-3 塔基及接地装置示意图

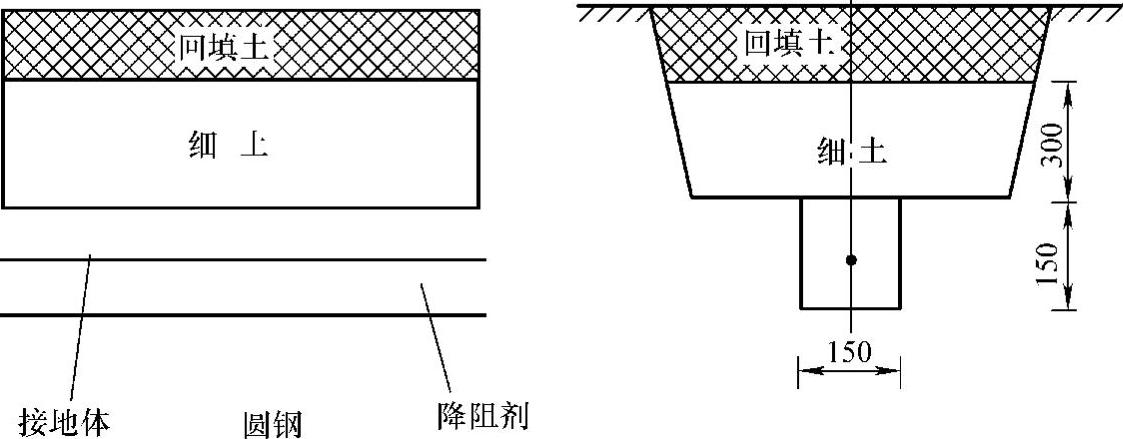

图13-4 降阻剂施工示意图

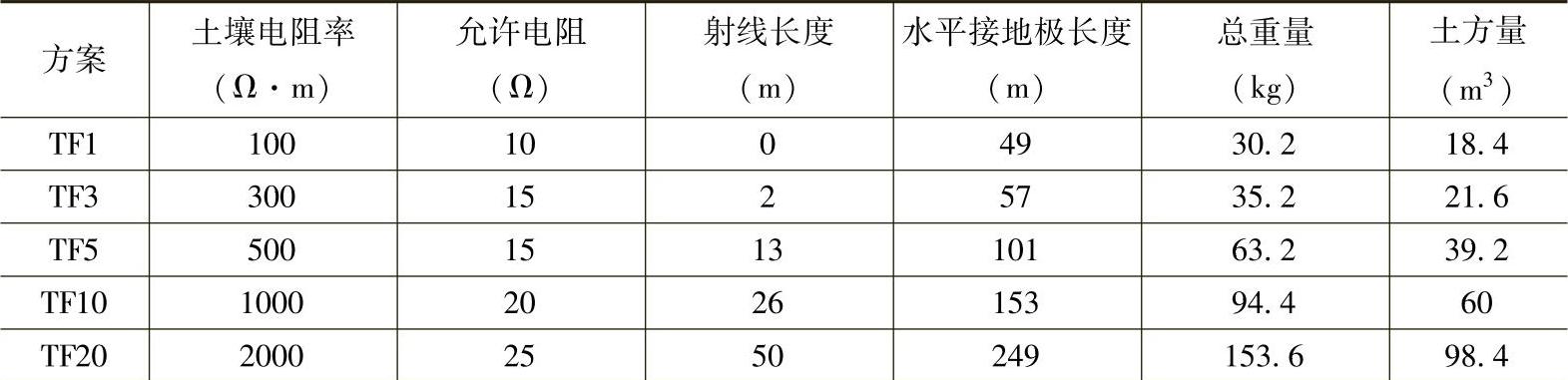

表13-4 材料表

注：1.每基另加材料40×4×160联板两块，M16×37螺栓及垫圈2个。

2.材料为ϕ10的圆钢。

3.说明

1）本接地装置的方环按4×10m计算，施工时S随塔基尺寸不同而定，S变化时应调整，使其总长度不变。

2）本接地装置施工土方按埋深0.8m，宽0.5m计算。

3）连接处采用电焊连接，焊接长度均不得少于100mm，引上线及联接板加工焊好后镀锌。

4）本接地装置适用于非居民区。

5）联接螺栓与联板下孔装配。

6）对TF20型，每G塔施用1.6t降阻剂，降阻剂加50%的水拌成稠糊状，均匀地包裹在接地体周围，覆盖严实并静置30min，待表面凝固后回填土并夯实。

4.点评

1）此为输电线路最典型的接地方案。

2）TF1、TF3、TF5、TF10、TF20的计算接地电阻值分别为4.4Ω、12.3Ω、12.5Ω、17.3Ω、22.5Ω（计算过程参见本章13.2节），均小于相应的要求值。

3）TF20型不用降阻剂也能降至目标值，从技术上来说，降阻剂效果为零考虑，设计院一般会解释起保险作用。之所以采用1.6t降阻剂也与技术无关，一般是看业主能承受多少费用，厂商便销售多少降阻剂。

4）如能严格按照图样施工，那将是相当完美的，降阻剂可以保护接地体少受腐蚀。可事实上，谁也不可能在恶劣的地沟中施工完好，必会有接地极不能被降阻剂包裹完好，从而裸露在外，降阻剂实际上最后最终会加速接地极腐蚀。
