13.4 某500kV改迁输电线路接地装置及其点评
1.示意图

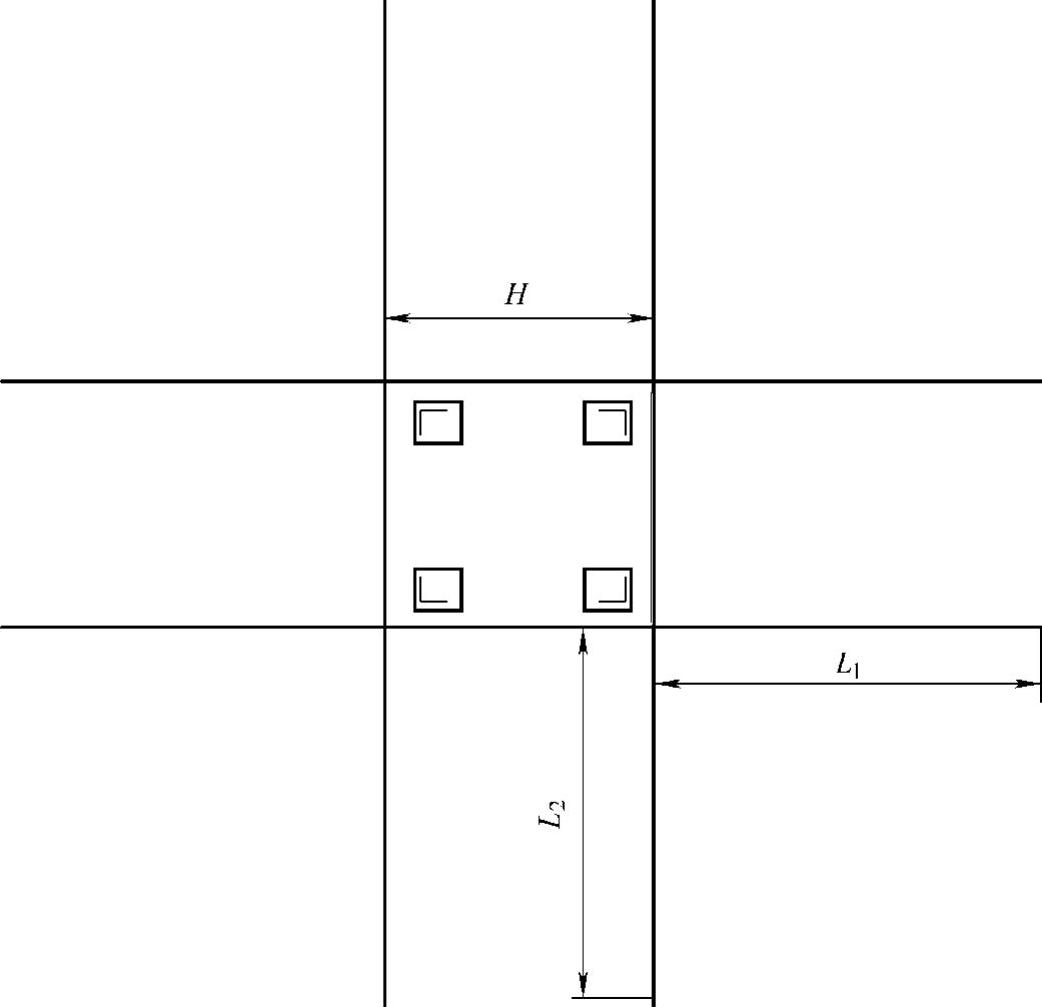

铁塔接地部分装置施工图示意图如图13-5所示。
图13-5 铁塔接地部分装置施工图示意图

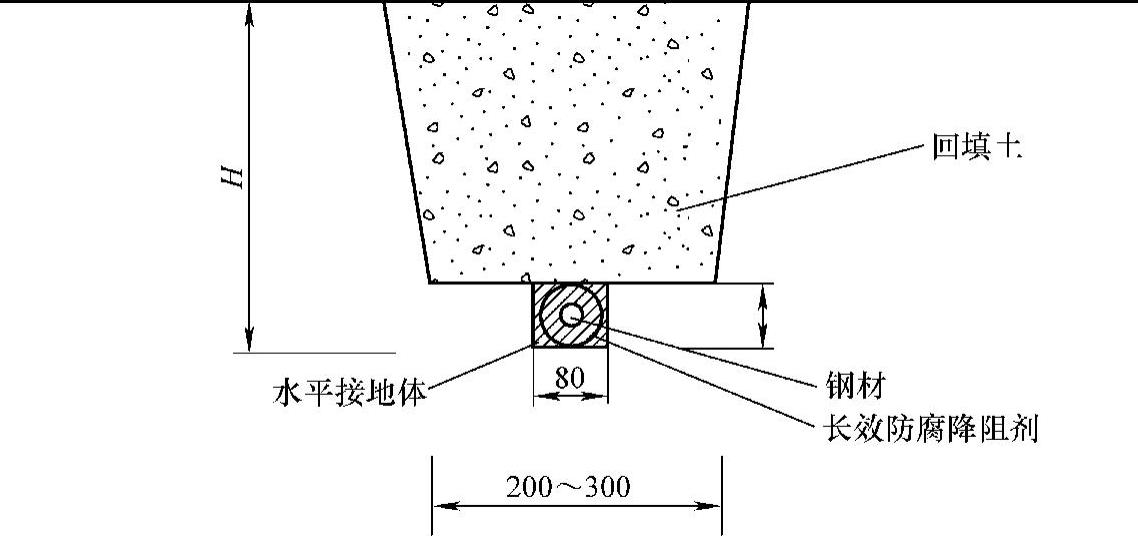

降阻剂施工图如图13-6所示。
图13-6 降阻剂施工图
2.材料表

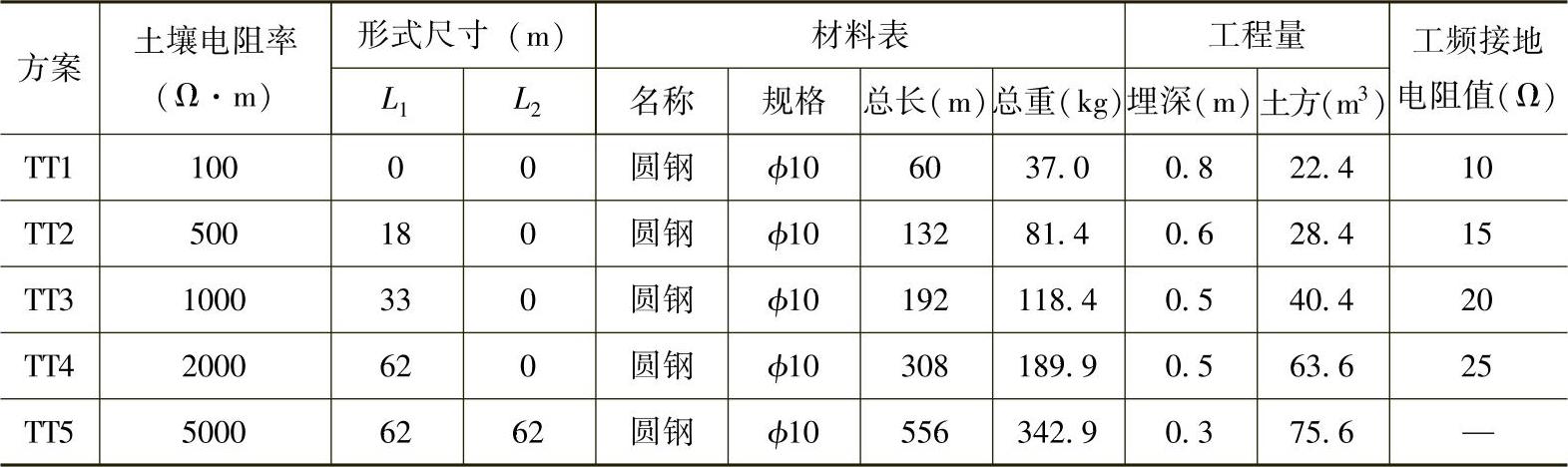

各种形势接地装置材料及工程量表见表13-5。
表13-5 各种形势接地装置材料及工程量表
3.说明
1）接地装置地上部分所有元件均需热镀锌，引下线与基础面（或塔身）应紧贴。
2）接地引下扁铁以及接地装置地下部分电极的接续均用焊接，焊接长度为60mm，两面焊牢。
3）接地沟应清除杂物、沟底平整，回填土应捣碎弄细、填紧、夯实，不得有大块石头或者烂泥。
4）本工程所有铁塔全都采用对称双引下线接地形式。
5）接地形式采用TT1、TT2且位于耕地中时，埋深0.8m，否则埋深0.6m，若接地装置采用TT3、TT4时，埋深不宜小于0.5m，高土壤电阻率区可为0.3m。
6）TT5每基采用3t降阻剂。降阻剂须包覆严实，且对接地体腐蚀率不得超过0.05mm/年。
7）土方量考虑了引下线的开方。
4.点评
1）从便利、美观的角度考虑，设计图样通常会将TT5型方框外面的画成为4对平行射线，但在实际施工时，一般都会使相邻射线保持着45°的夹角以尽可能地避免屏蔽。
2）TT5型接地电阻值无现成计算式可用，不过我们可以将其近似等效为8根（62+15/2）m长的射线组成的
形接地极，采用式（13-1），系数A取5.65，代入其中即可算得接地电阻值为33.4Ω。一些设计院干脆直接计算8根62m的射线接地电阻值求保险，忽略中间15m×15m的方框。
3）如果现场施工条件达到“降阻剂须包覆严实，且对接地体腐蚀率不得超过0.05mm/年”的设计要求，那么降阻剂确实可以起到延长接地极寿命的作用。可实际上，这些所谓的“长效防腐降阻剂”最终都被证实在腐蚀接地极，缩短寿命。
4）现在输变电线路最大的一个问题就是，设计人员无须考虑实用性和可行性就可以随便设计方案。如果要求设计人员首先必须需确保自己能在现场完成自己所设计的方案，那么所有的设计院马上便会拒绝设计使用降阻剂。
5）与13.3节相同，视降阻剂降阻效果为零，降阻剂的用量多少取决于业主费用可承受的限度。
6）后来开挖时发现，一些施工单位干脆将所有的降阻剂全都堆在其中一根射线上，相应接地极腐蚀程度反倒较轻（当然，比不用降阻剂的腐蚀还是很严重的）。那些将3t降阻剂均匀包裹在556m接地极上的，腐蚀相当严重（主要是包裹不好的地方太多），很多地方被锈断。
