第三节 SDM设定

注意

在更换SDM模块后需要首先进行模块编程和设置，然后清除制造商的计数器，并检查SDM的工作状态。

新模块装上后接通点火开关，气囊警告灯会以1s的频率闪烁，证明安全气囊诊断模块处于供货状态，此时不检测碰撞。如果此时故障灯常亮证明有故障存在，就要用诊断测试仪检查SDM故障。在模块编程完成后需要清除所有的DTC代码，此时故障灯的指示恢复正常。

详细步骤

点火开关置于“ON（接通）”位置，打开Tech2，由F0：诊断—（6）2006—小客车—（1）科鲁兹—T-Lova进入以下屏幕：

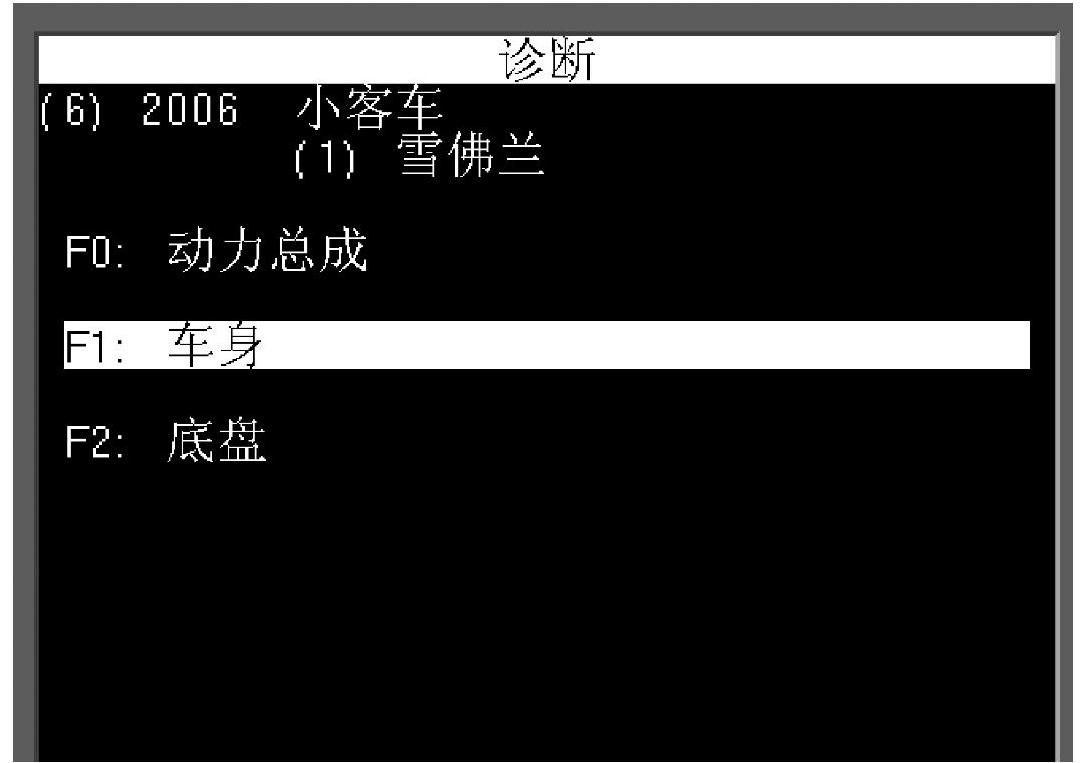

选择F1：车身。

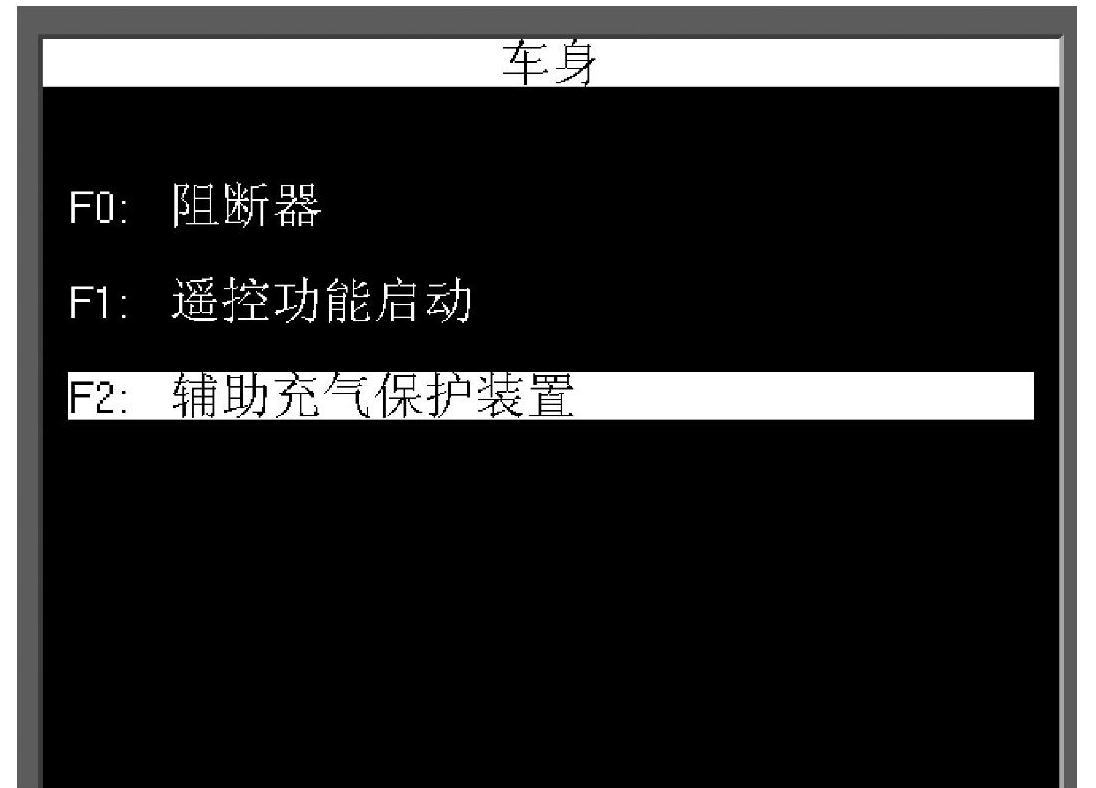

选择F2：辅助充气保护装置。

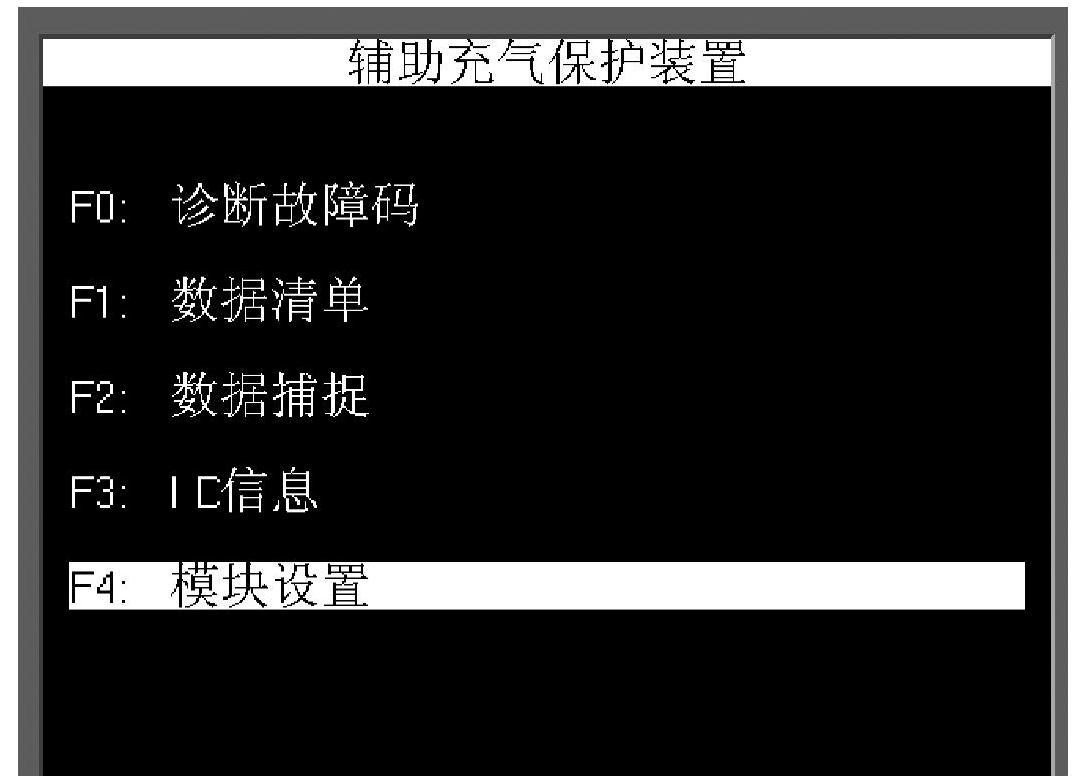

选择F4：模块设置。

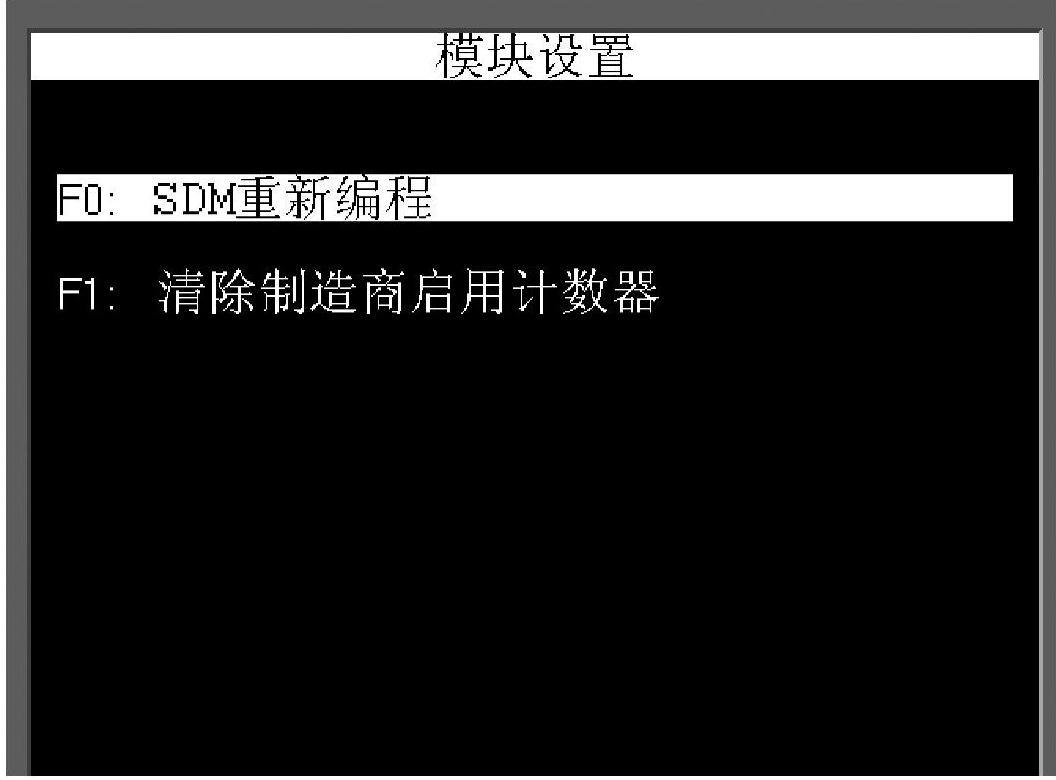

选择F0：SDM重新编程。

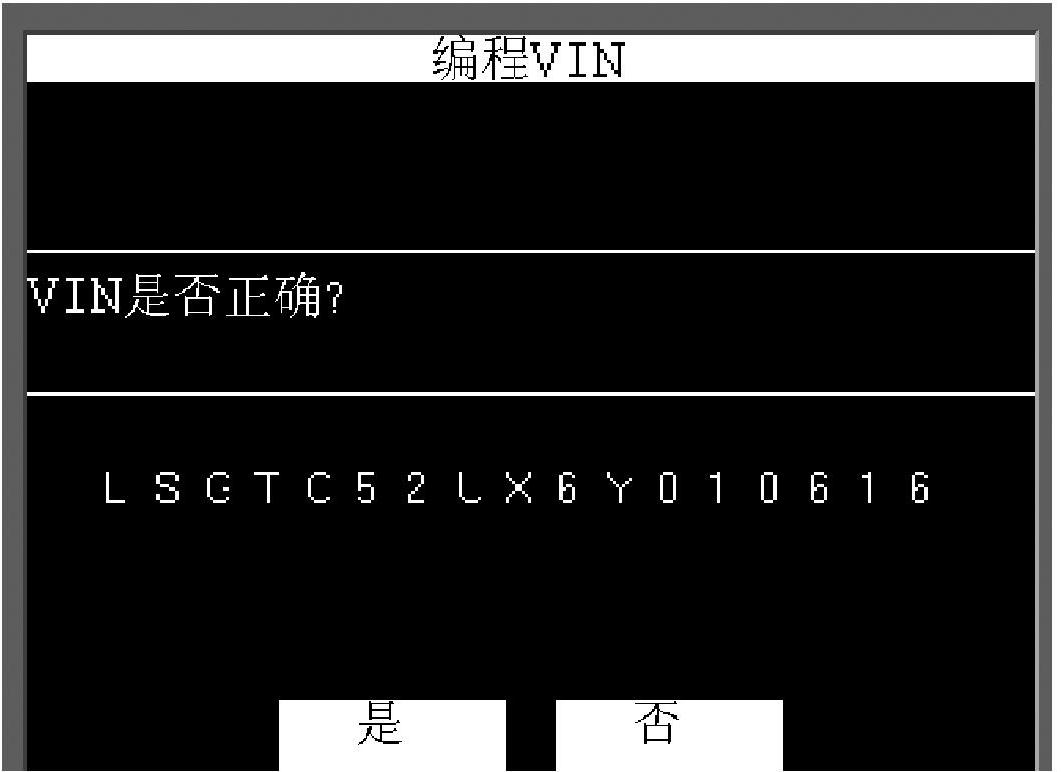

进入通信过程，Tech2显示“等待数据”，模块自动检测车辆VIN，判断VIN是否正确当换的是新模块时，VIN会显示空。

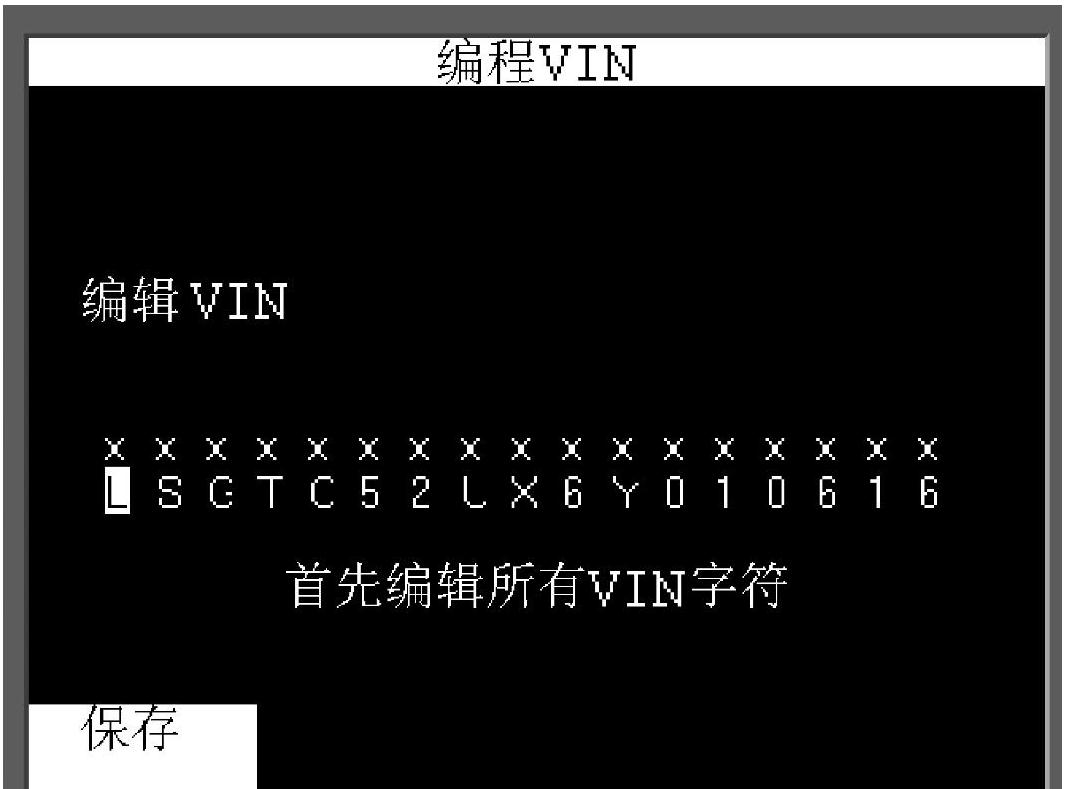

如果车辆VIN不正确或者SDM为新模块时，通过Tech2输入正确VIN。

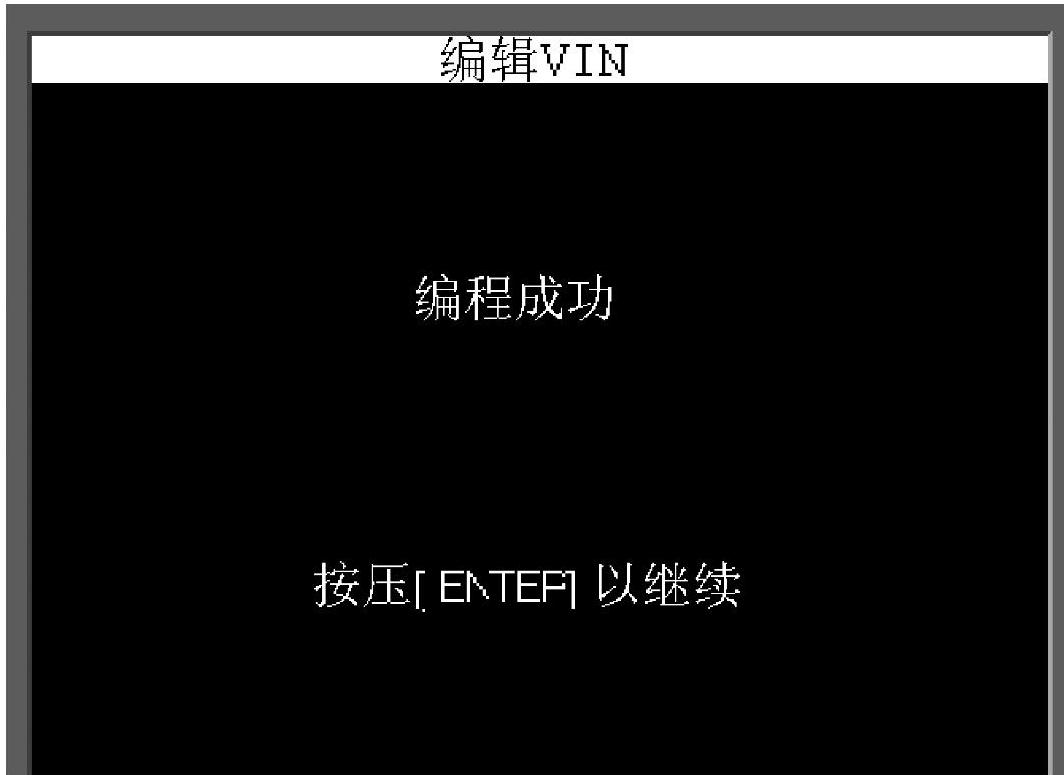

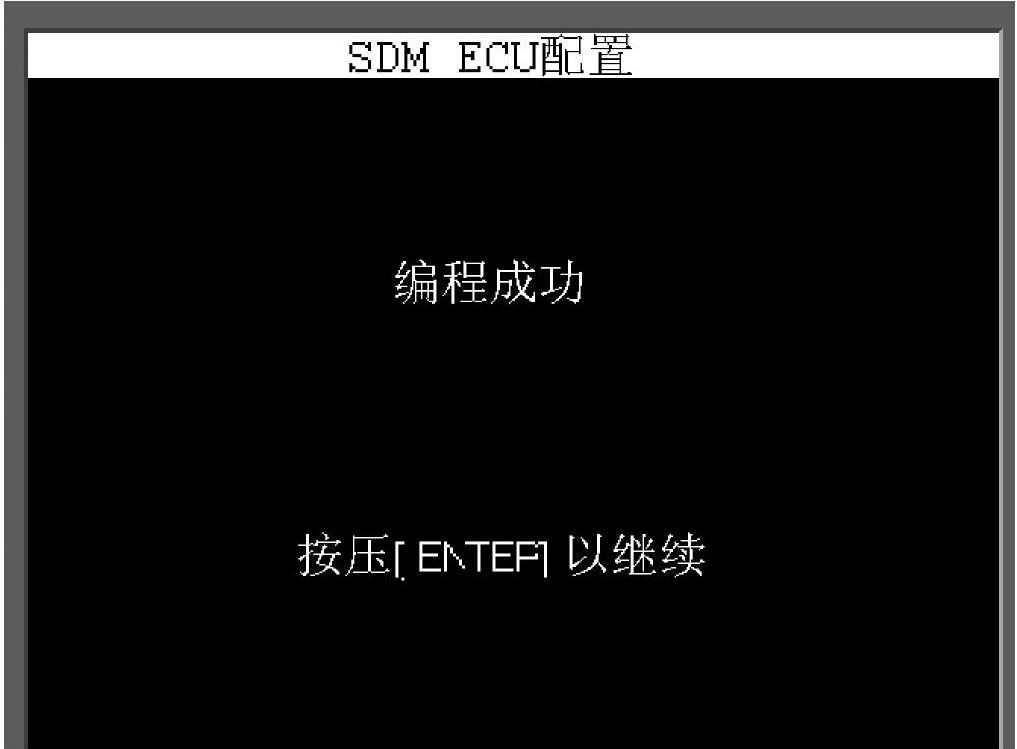

等待Tech2编程成功。

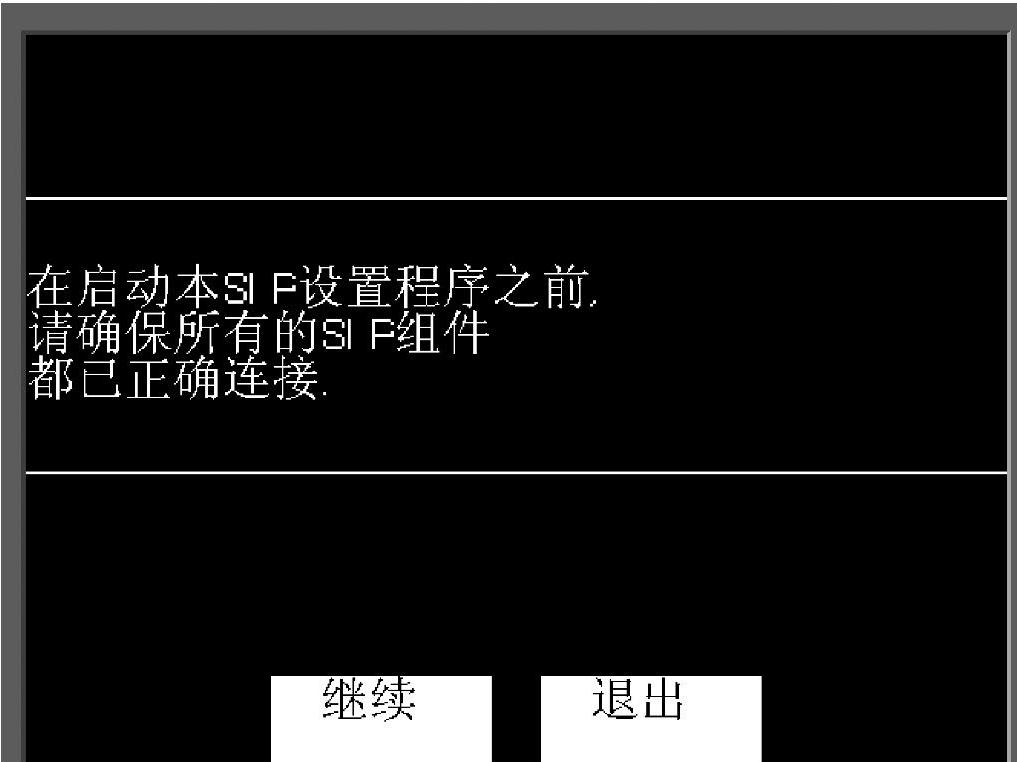

确保安全气囊所有组件都正确连接。

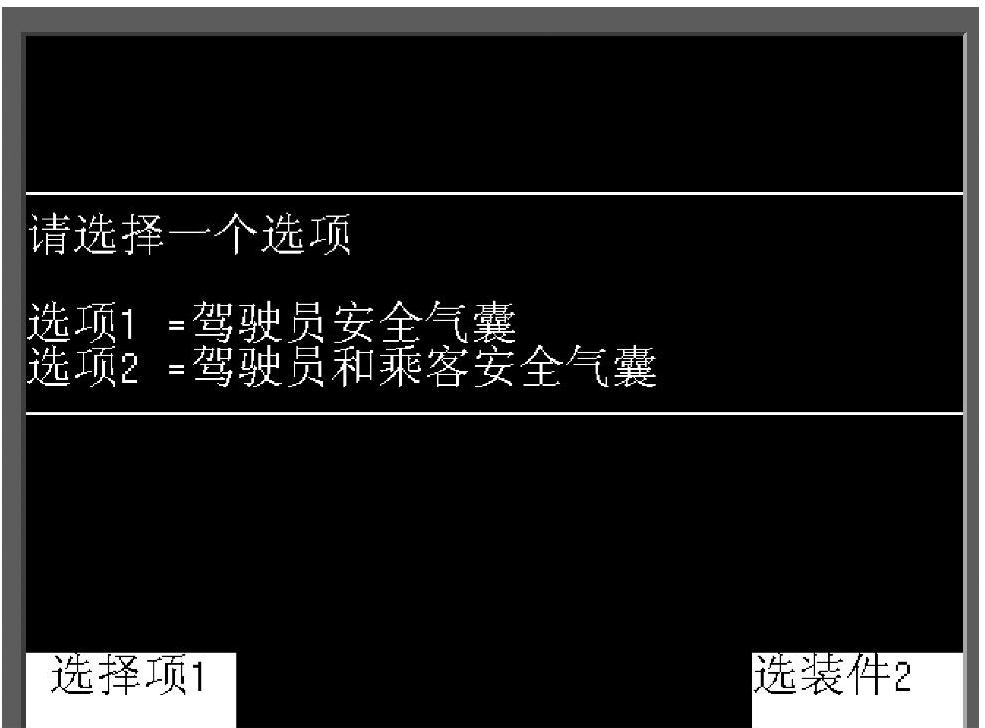

正确选择安全气囊数目，对于AVEO/LOVA都选择“选装件2”。

注：若气囊数目选择错误，会使乘客安全气囊失效。

SDM配置成功。

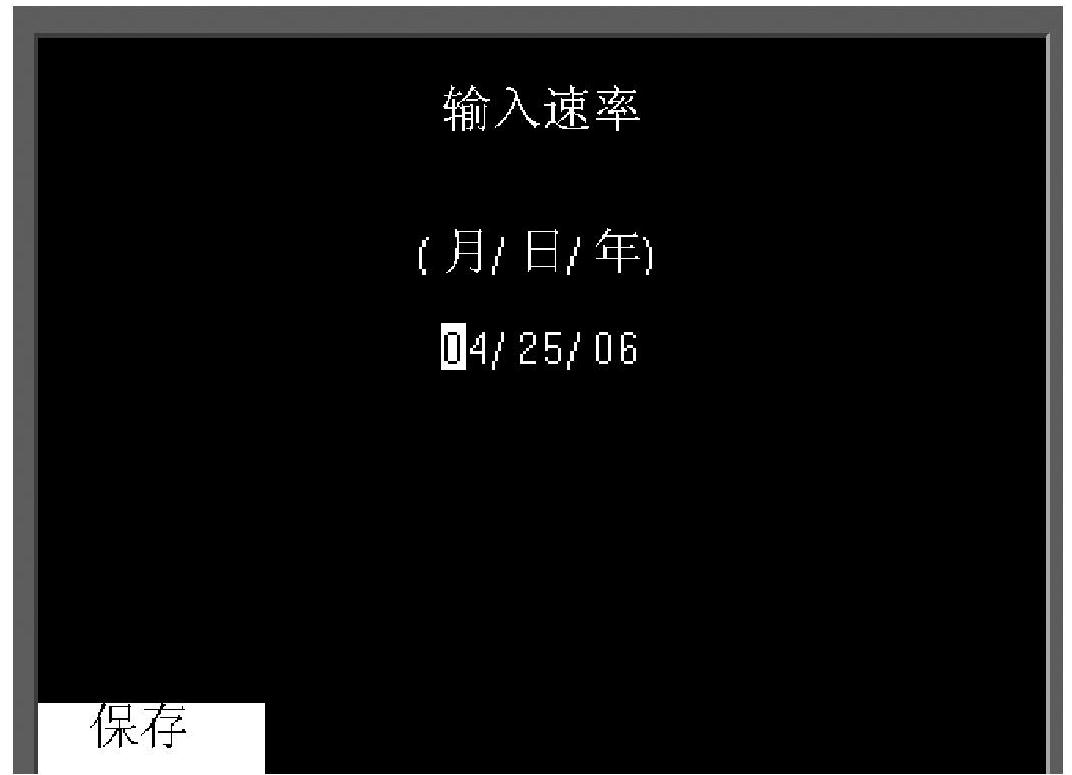

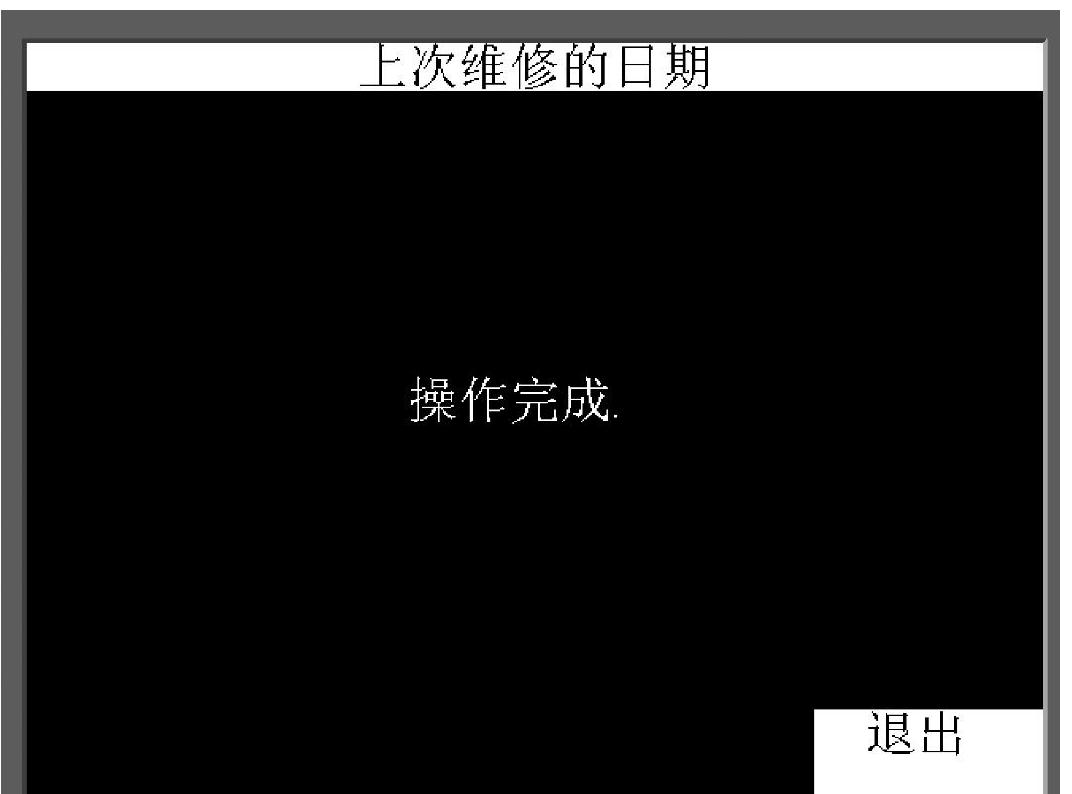

确认更换时间。

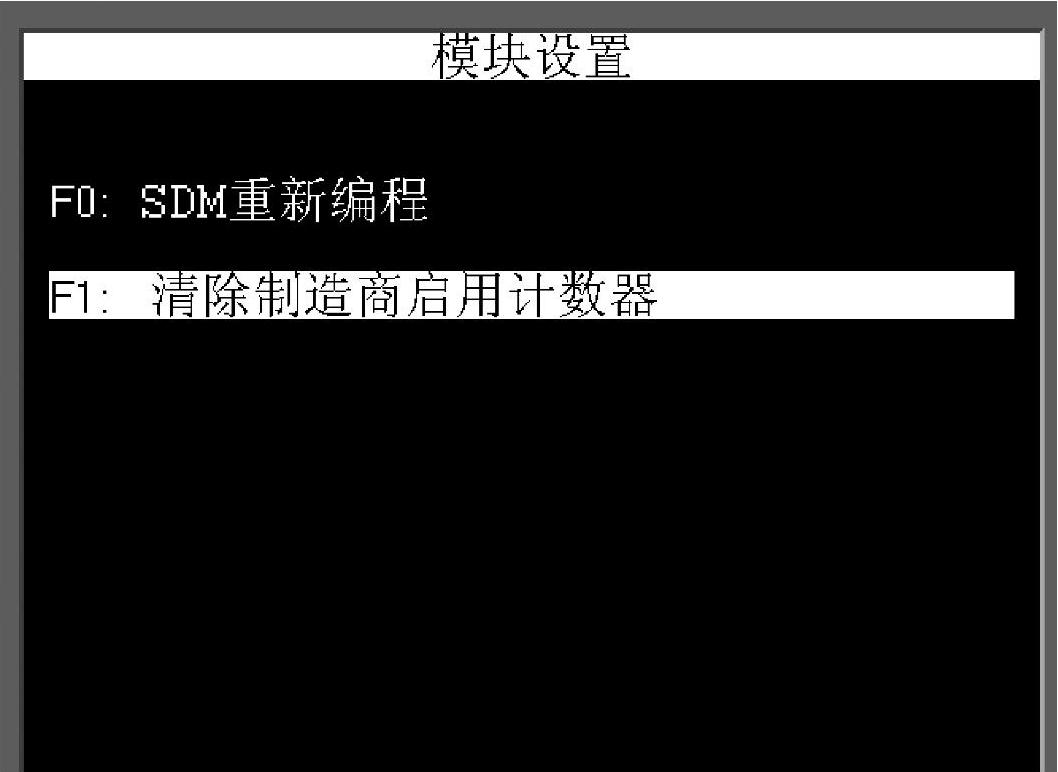

编程完成，选择“F1：清除制造商启用计数器”清除指示器闪烁，使能SDM。

必须执行这一操作。

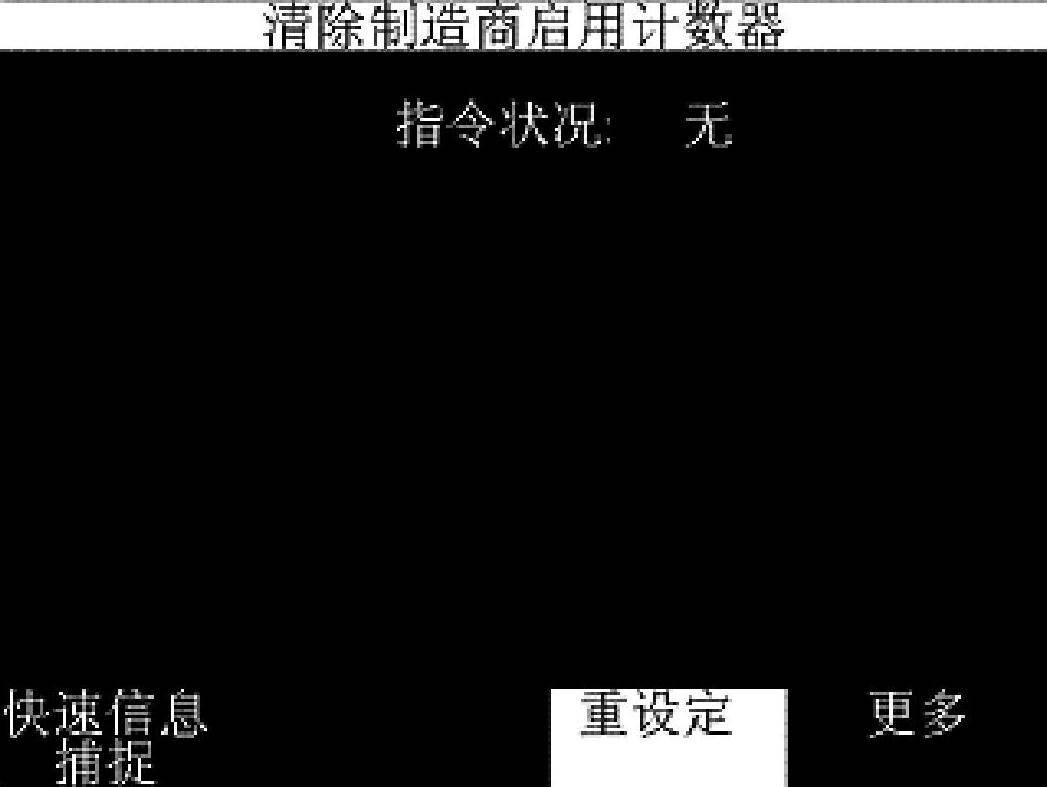

当选择“重设定”时，指令状况显示“重设定”。
