3.3.5  沿曲面创建偏移基准曲线

可以沿曲面对现有曲线进行偏移来创建基准曲线，可使用正、负尺寸值修改偏移方向。如图3.3.15 a所示，曲线1是实体表面上的一条草绘曲线，现需要创建图3.3.15 b所示的偏距曲线，操作步骤如下。

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，打开文件curve_along_surface.prt。

Step2.选取图3.3.15a所示的曲线1。

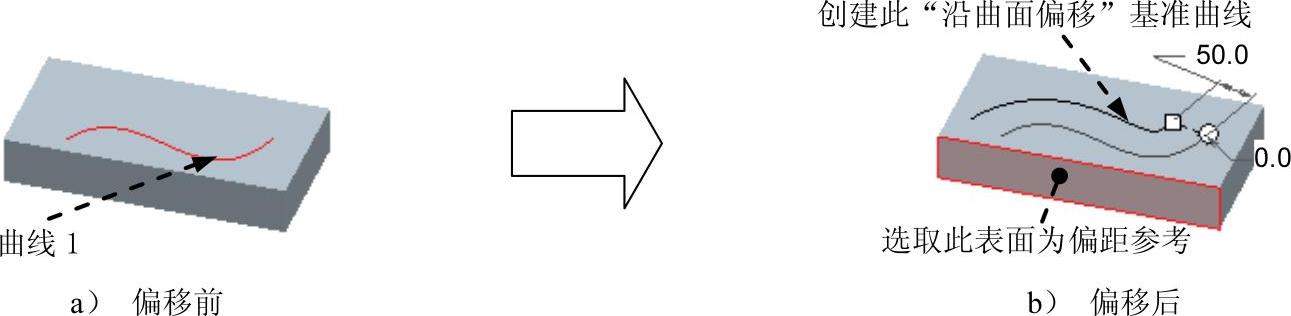

图3.3.15 沿曲面创建偏移基准曲线(https://www.daowen.com)

Step3.单击功能选项卡区域中的“偏移”按钮，系统弹出图3.3.16所示的“曲线偏移”操控板。

Step4.此时该操控板中的“沿参考曲面偏移”类型按钮默认处于被按下状态，选取图3.3.15b所示的模型表面，并在该操控板的文本框中输入偏移距离值50.0，此时即产生图3.3.15 b所示的偏移曲线；单击“完成”按钮。

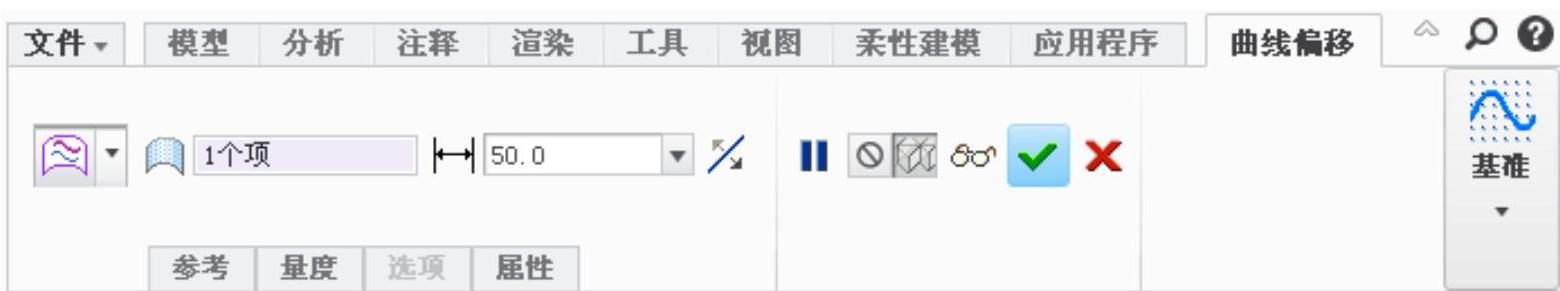

图3.3.16 “曲线偏移”操控板
