3.3.6 垂直于曲面创建偏移基准曲线

可以垂直于曲面对现有曲线进行偏移来创建基准曲线。

如图3.3.17a所示，曲线1是实体表面上的一条草绘曲线，现需要垂直于该表面创建一条偏移曲线，其偏移值由一图形特征来控制，如图3.3.18所示。操作步骤如下。

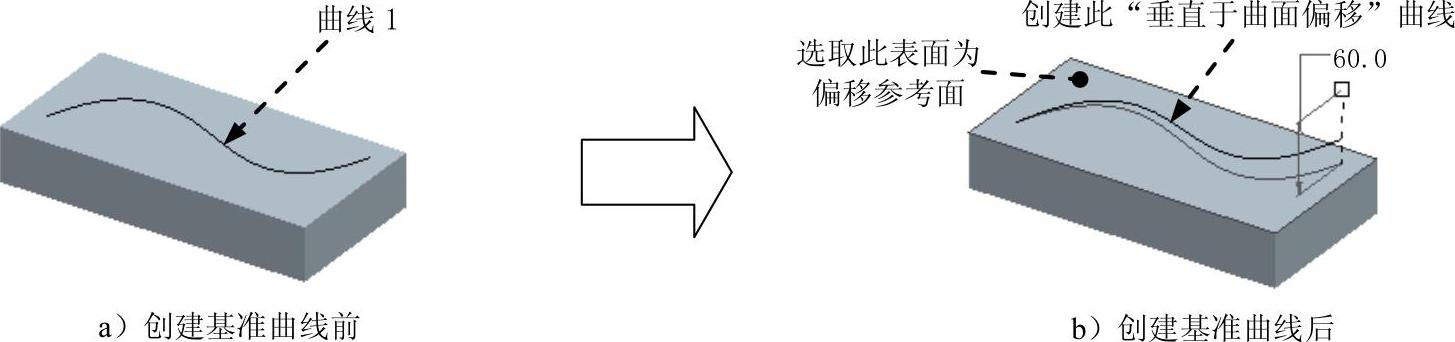

图3.3.17 垂直于曲面创建偏移基准曲线

Step1.将工作目录设置至D：\creo2.2\work\ch03\ch03.03，然后打开文件curve_offset_surface.prt。在打开的模型中，已经创建了一个图3.3.18所示的图形特征。

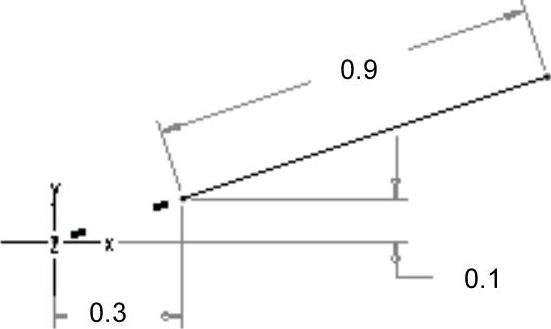

图3.3.18 图形特征

Step2.选取图3.3.17 a所示的曲线1。

Step3.单击功能选项卡区域中的“偏移”按钮，系统弹出图3.3.19所示的“曲线偏移”操控板。

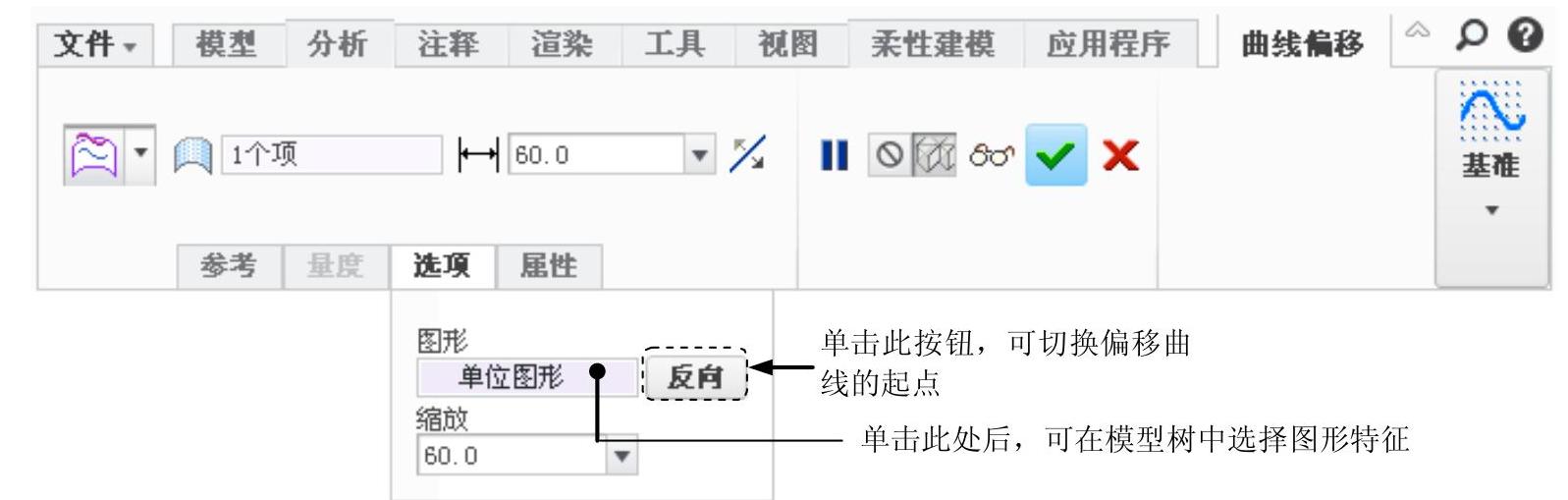

图3.3.19 “曲线偏移”操控板

Step4.在图3.3.19所示的操控板中选择按钮，然后单击选项卡，在其界面中单击“图形”文本框中的“单位图形”字符，然后在模型树中选择特征；再在操控板的文本框中输入偏移曲线的端点偏移平面的距离值60.0，即产生图3.3.17 b所示的偏移曲线；单击该操控板中的“完成”按钮。

注意：

●用于创建偏移基准曲线的图形特征，其X轴的取值范围应该从0到1。范围超出1时，只使用从0到1的部分。

●图形特征中的曲线只能是单个图元。
