4.5.6  使用X轨迹线

4.5.6 使用X轨迹线

在图4.5.12中,特征截面坐标系的X轴方向在扫描过程中由曲线2控制,该特征的创建过程如下。


图4.5.11 截面草图

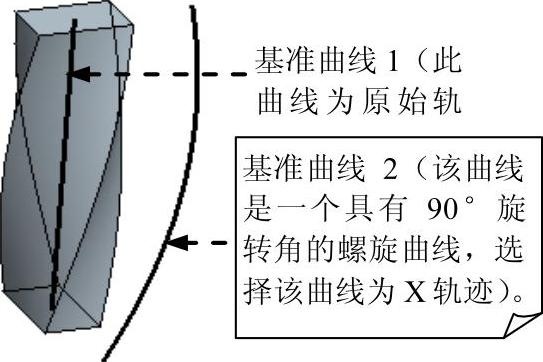

图4.5.12 使用X轨迹线

Step1.设置工作目录和打开文件。将工作目录设置至D:\creo2.2\work\ch04\ch04.05,然后打开文件varsecsweep_xvector.prt。

Step2.单击978-7-111-42423-9-Chapter04-360.jpg功能选项卡978-7-111-42423-9-Chapter04-361.jpg区域中的978-7-111-42423-9-Chapter04-362.jpg按钮。


Step4.选择轨迹曲线。第一个选取的轨迹必须是原始轨迹,在图4.5.12中,先选取基准曲线1,然后按住Ctrl键,选取基准曲线2。

Step5.定义截面控制。在“扫描”操控板中单击978-7-111-42423-9-Chapter04-364.jpg选项卡,在图4.5.13所示的界面中,选中“链1”的X栏。

Step6.创建特征截面。在“扫描”操控板中单击“创建或编辑扫描截面”按钮978-7-111-42423-9-Chapter04-365.jpg,创建图4.5.14所示的特征截面草图,然后单击“确定”按钮978-7-111-42423-9-Chapter04-366.jpg

Step7.单击“扫描”操控板中的978-7-111-42423-9-Chapter04-367.jpg按钮,完成特征的创建。

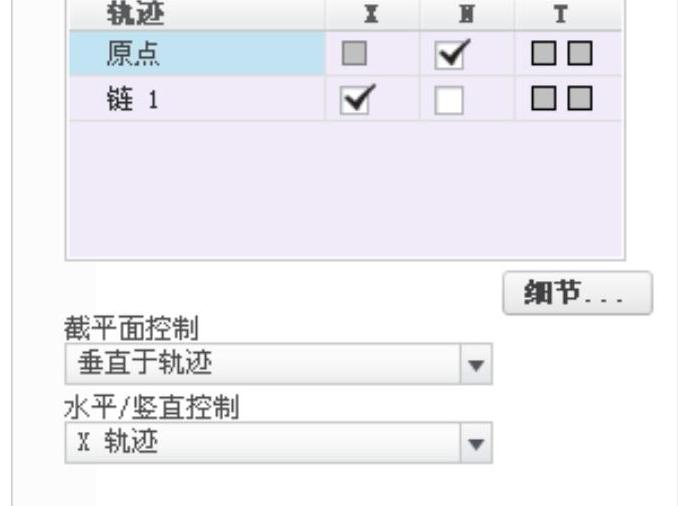

图4.5.13 “参考”界面

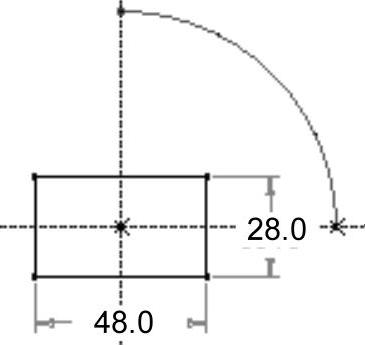

图4.5.14 截面草图
