4.5.8 Creo扫描特征实际应用1
图4.5.18所示的模型是用扫描特征创建的异形壶，这是一个关于扫描特征的综合练习，下面介绍其操作过程。
Step1.将工作目录设置至D：\creo2.2\work\ch04\ch04.05，打开文件tank.prt。在打开的文件中，基准曲线0、基准曲线1、基准曲线2、基准曲线3和基准曲线4是一般的平面草绘曲线，基准曲线5是用方程创建的螺旋基准曲线。
Step2.创建扫描特征。
（1）单击
功能选项卡
区域中的
按钮。
（2）在“扫描”操控板中按下“实体”类型按钮
。
（3）选择轨迹曲线。第一个选择的轨迹必须是原始轨迹，在图4.5.19中，先选择基准曲线0，然后按住Ctrl键，选择基准曲线1～基准曲线5。
（4）定义X轨迹。在“扫描”操控板中单击
按钮，选中“链5”中的X栏，如图4.5.20所示。
（5）创建扫描特征的截面。在“扫描”操控板中单击“创建或编辑扫描截面”按钮
，进入草绘环境后，创建图4.5.21所示的截面草图。完成后单击“确定”按钮
。
注意：
●P1、P2、P3和P4是曲线1、曲线2、曲线3和曲线4的端点，为了使这四条曲线能够控制可变扫描特征的形状，截面草图必须与点P1、P2、P3和P4对齐。
●曲线5是一条具有15°旋转角的螺旋曲线。
图4.5.18 异形壶

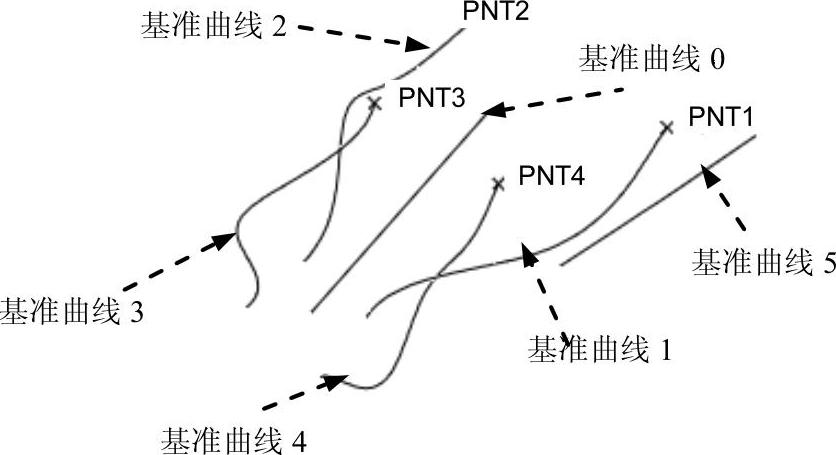

图4.5.19 选择曲线

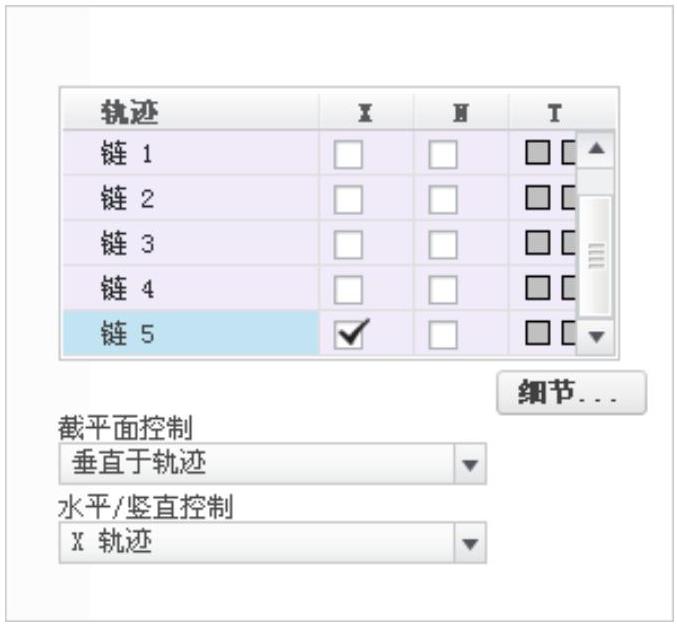

图4.5.20 “参考”界面

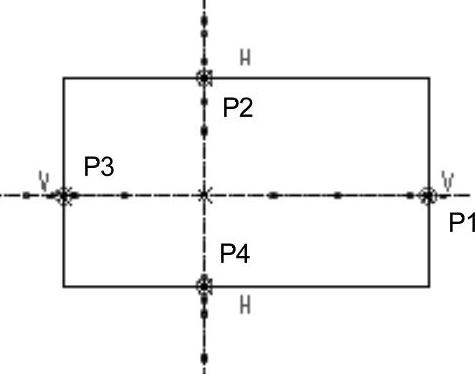

图4.5.21 截面草图
（6）在“扫描”操控板中单击
按钮，预览所创建的特征，单击“完成”按钮
。
Step3.对模型的侧面进行倒圆角。
（1）单击
功能选项卡
区域中的
按钮。
（2）选取图4.5.22所示的四条边线，倒圆角半径值为15.0。
Step4.对图4.5.23所示的模型底部进行倒圆角，倒圆角半径值为20.0。
Step5.创建抽壳特征。
（1）单击
功能选项卡
区域中的“壳”按钮
。
（2）要去除的面如图4.5.24所示，抽壳厚度值为8.0。
图4.5.22 侧面圆角

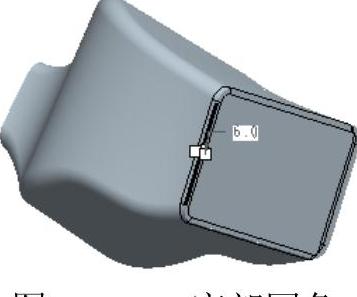

图4.5.23 底部圆角

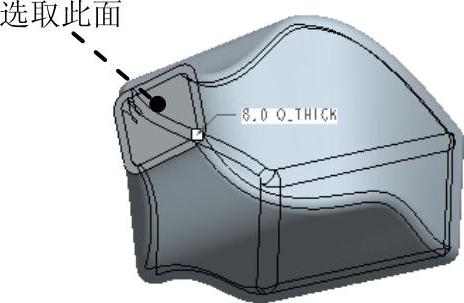

图4.5.24 抽壳特征
