5.2.3  骨架工具

5.2.3 骨架工具

骨架（Spline）操作是通过选取模型上的某边线而对模型进行变形操作。下面以打开的文件模型instance.prt为例，说明其操作过程。

Step1.在操控板中按下“骨架”按钮，操控板进入图5.2.10所示的“骨架”操作界面。

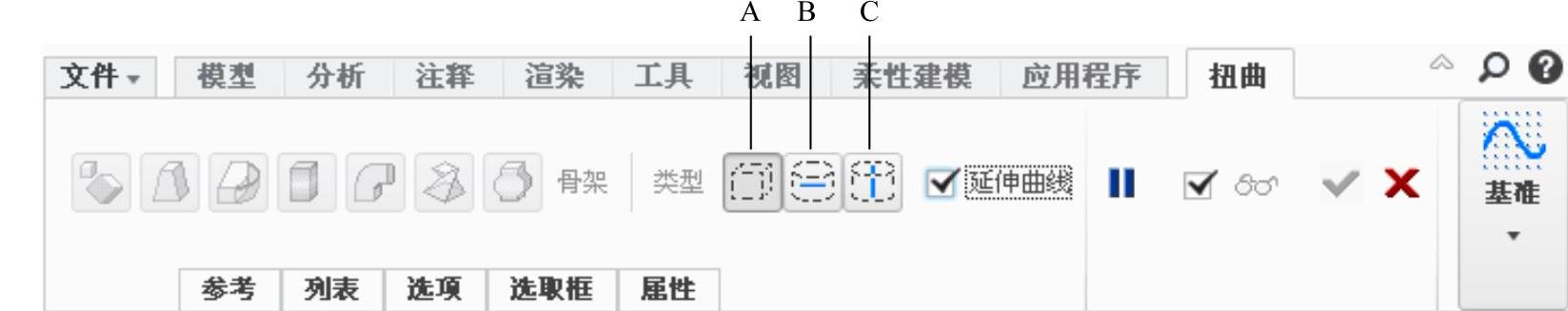

图5.2.10 “骨架”操作界面

图5.2.10所示“骨架”操作界面中的各按钮说明如下：

A：相对于矩形罩框扭曲。

B：从中心快速扭曲。

C：沿轴快速扭曲。

Step2.定义参考。

（1）在“骨架”操作界面中按下按钮，然后单击操控板中的按钮，在图5.2.11所示的“参考”界面中单击按钮，此时系统弹出图5.2.12所示的“链”对话框。

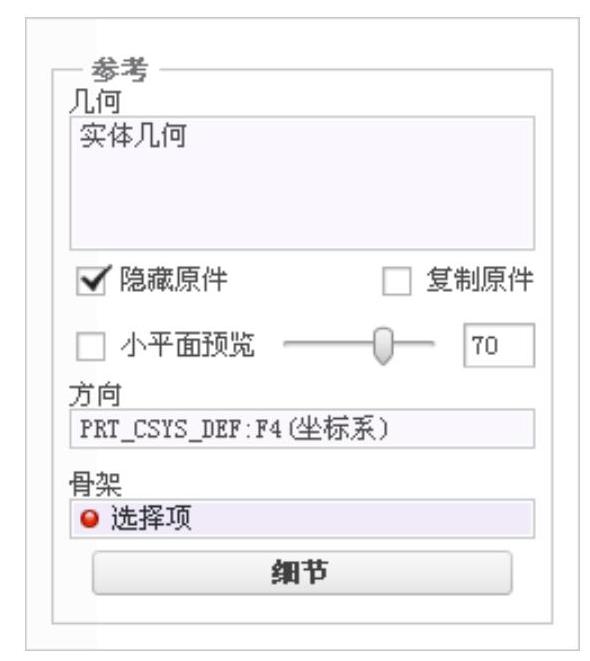

图5.2.11 “参考”界面

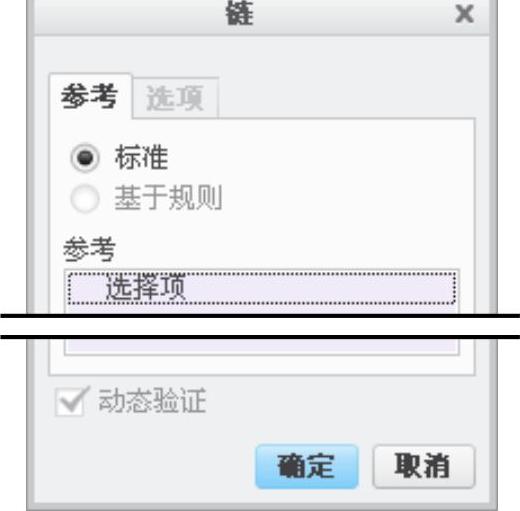

图5.2.12 “链”对话框

（2）选取图5.2.13 a所示的模型边线，并单击“链”对话框中的按钮。

Step3.完成以上操作后，在图形区的所选边线上出现图5.2.13 b所示的若干控制点和控制线。

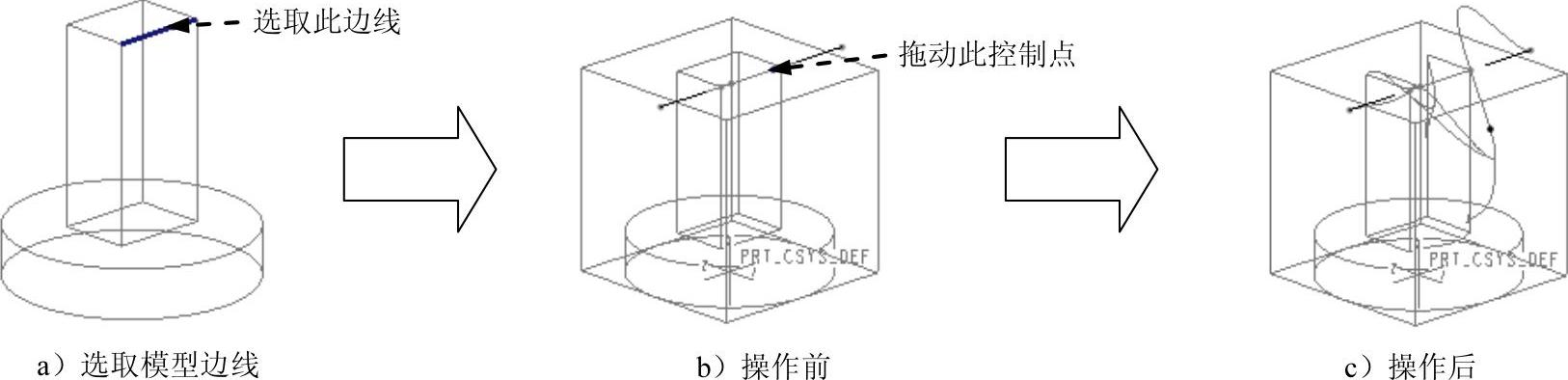

图5.2.13 “骨架”操作

Step4.骨架操作：拖动控制点和控制线可使模型发生变形。

Step5.在操控板中单击“完成”按钮。
