5.2.1 特征的变换工具

使用变换工具，可对几何体进行平移、旋转或缩放。下面以打开的文件模型instance.prt为例，说明其操作过程。

Step1.在操控板中按下“变换”按钮，操控板进入图5.2.1所示的“变换”操作界面，同时图形区中的模型周围出现图5.2.2所示的控制杆和背景对罩框。

Step2.“变换”操作。利用控制杆和背景对罩框，可进行旋转和缩放操作（操作中，可用多级撤销功能），下面分别介绍。

●“旋转”操作：拖动控制杆的某个端点（图5.2.3），可对模型进行旋转。

●“缩放”操作分以下几种情况：

☑三维缩放操作：用鼠标拖动背景对罩框的某个拐角，如图5.2.4 a所示，可以对模型进行三维缩放。

图5.2.1 “变换”操作界面

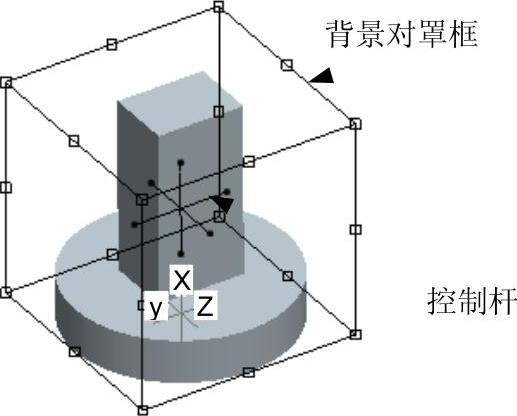

图5.2.2 进入“变换”环境

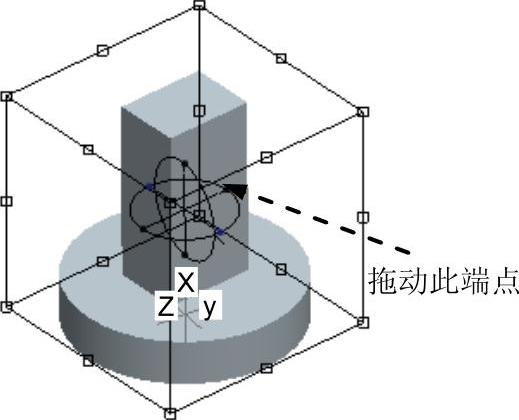

图5.2.3 “旋转”操作

说明：用鼠标拖动某点的操作方法是将光标移至某点处，按下左键不放，同时移动鼠标，将该点移至所需位置后再松开左键。

☑二维缩放：用鼠标拖动边线上的边控制滑块，可以对模型进行二维缩放。

☑一维缩放：将鼠标指针移至边线上的边控制滑块时，立即显示图5.2.4b所示的操作手柄，若只拖动图5.2.4b中的操作手柄的某个箭头，则相对于该边的对边进行一维缩放。

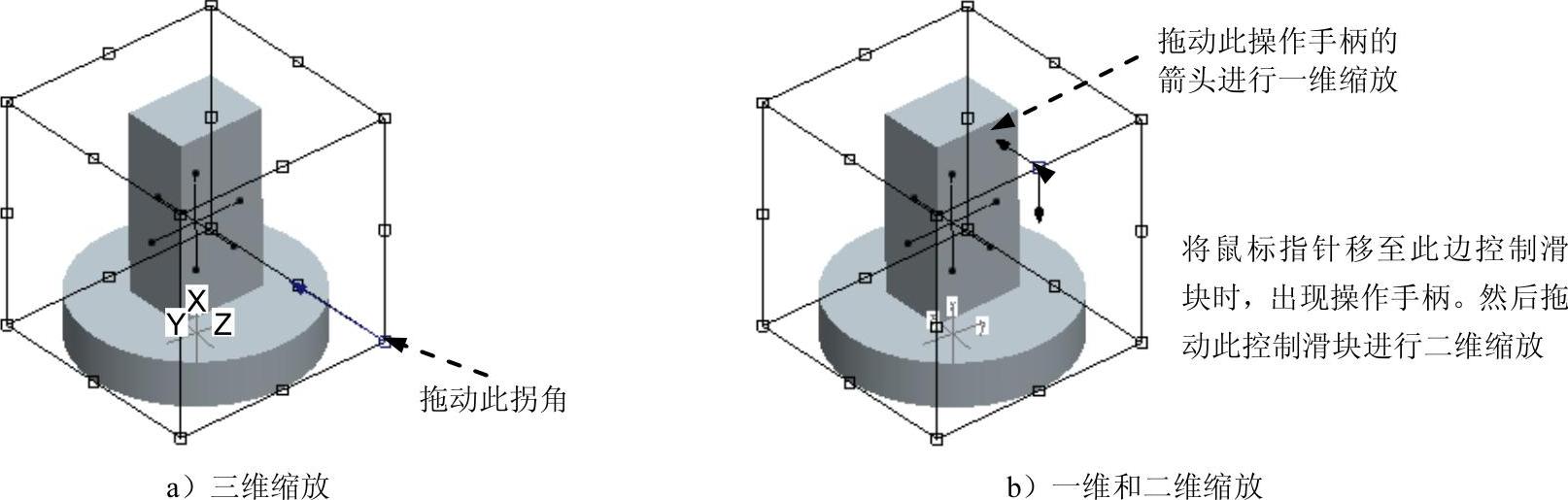

图5.2.4 “缩放”操作

注意：若在进行缩放操作的同时按住Alt+Shift键（或在操控板的下拉列表框中选择），则将相对于中心进行缩放。

Step3.在操控板中单击“完成”按钮。
