5.2.2  特征的扭曲工具

5.2.2 特征的扭曲工具

使用扭曲（warp）工具可改变所选对象的形状，如使对象的顶部或底部变尖、偏移对象的重心等。下面以打开的文件模型instance.prt为例，说明其操作过程。

Step1.在操控板中按下“扭曲”按钮，操控板进入图5.2.5所示的“扭曲”操作界面，同时图形区中的背景对罩框上出现图5.2.6所示的控制滑块。

Step2.“扭曲”操作。利用背景对罩框可进行不同的扭曲，下面分别介绍：

●将鼠标指针移至背景对罩框的某个拐角处时，该拐角处即显示操作手柄（图5.2.7a），拖动各箭头可调整模型的形状，其中沿某个边拖动该边的边箭头，如图5.2.8所示。

图5.2.8 “扭曲”操作界面

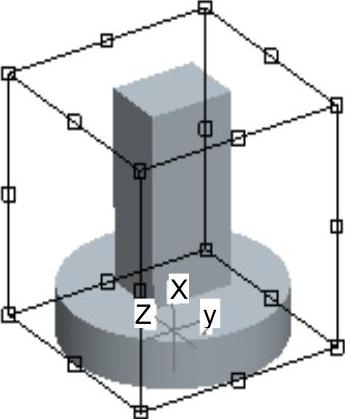

图5.2.6 进入“扭曲”环境

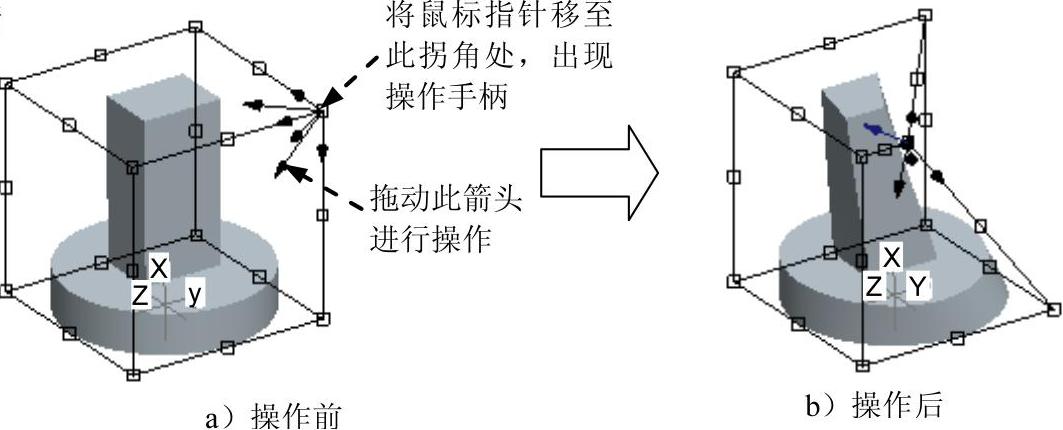

图5.2.7 在背景对罩框的拐角处操作(https://www.daowen.com)

●将鼠标指针移至边线上的边控制滑块时，立即显示图5.2.9a所示的操作手柄，在平面中或沿边拖动箭头可调整模型的形状。

图5.2.8 拖动控制滑块的边箭头

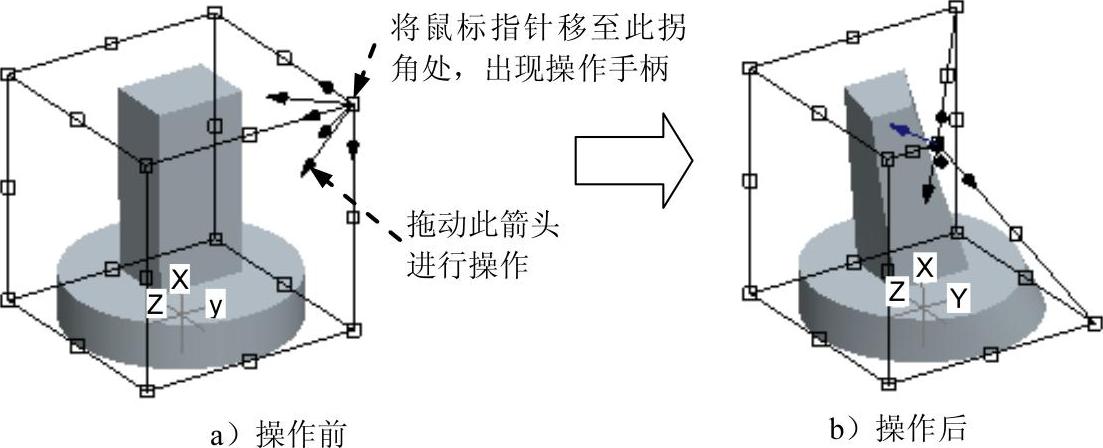

图5.2.9 在背景对罩框的拐角处操作

注意：

若在拖动的同时按住Alt键（或在操控板的下拉列表框中选择），可以进行自由拖动；若按住Alt+Shift键（或在操控板的下拉列表框中选择），则可以相对于中心进行拖动。

Step3.在操控板中单击“完成”按钮。
