Task2.创建装配基准轴

Stage1.创建基准轴AA_1

Step1.单击“轴”按钮，系统弹出“基准轴”对话框。

Step2.选取基准平面ASM_RIGHT，定义为；按住Ctrl键，选取ASM_FRONT基准平面，定义为；单击对话框中的按钮，得到图9.8.1所示的基准轴AA_1。

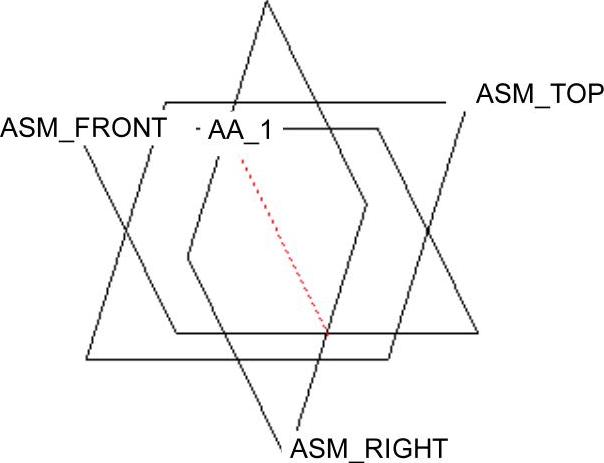

图9.8.1 创建基准轴AA_1

Stage2.创建基准平面作为另一个基准轴的草绘平面

Step1.单击“平面”按钮，系统弹出“基准平面”对话框。

Step2.选取ASM_RIGHT基准平面为偏距的参考面，在对话框中输入偏距值200，单击按钮。

Stage3.创建基准轴AA_2

Step1.单击“轴”按钮，系统弹出“基准轴”对话框。

Step2.选取基准平面ADTM1，定义为；按 住Ctrl键，选 取ASM_FRONT基准平面，定义为；单击对话框中的按钮。
