11.2.5  曲面分析──Surface Analysis

2025年09月26日
版权
11.2.5 曲面分析──Surface Analysis

曲面分析功能是针对模型上的曲面或实体面进行曲面性质的分析，并且可将此测量结果建立为可用的参数，从而产生分析基准特征，并在模型树中显示出来。

曲面分析功能如表11.4所示。

下面举例说明曲面分析特征的创建过程（图11.2.14），创建该特征后的模型树如图11.2.15所示。

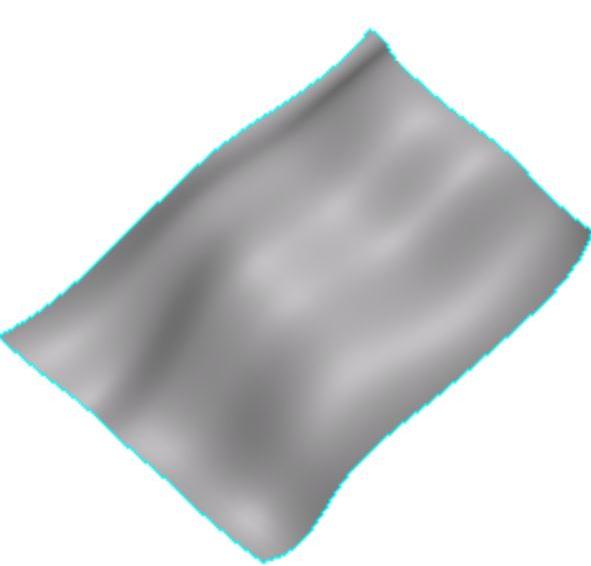

图11.2.14 例子

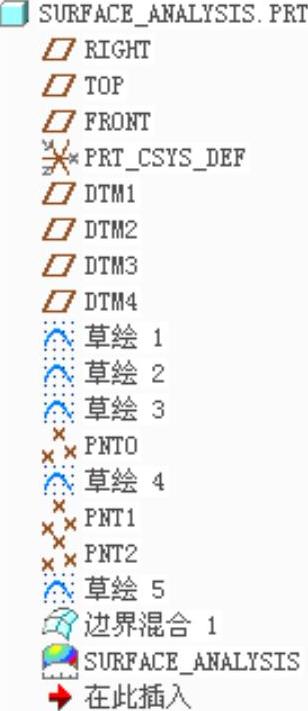

图11.2.15 模型树

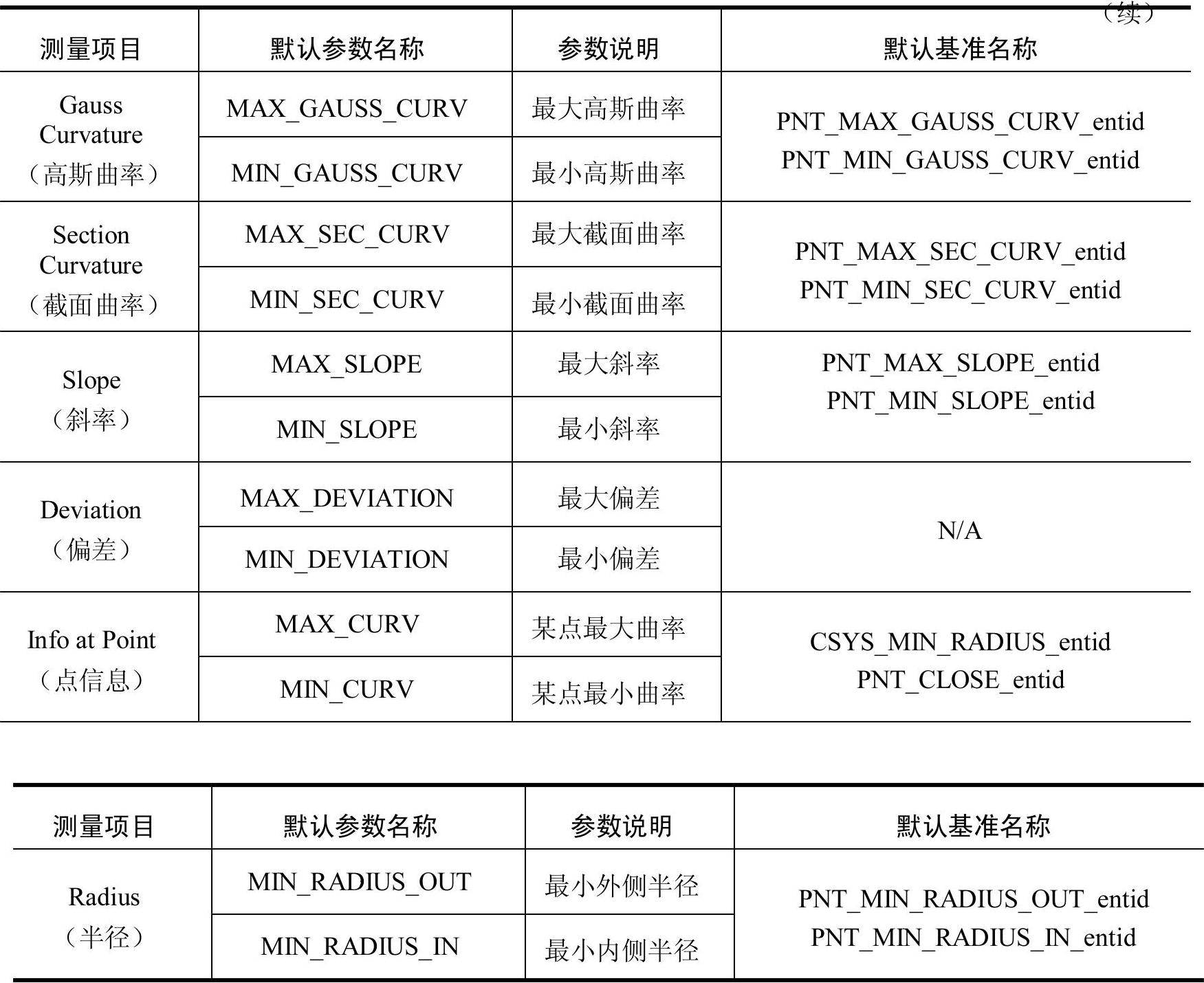

表11.4 曲面分析功能


具体操作步骤如下：

Step1.设置工作目录和打开文件。

（1）将工作目录设置至D：\creo2.2\work\ch11\ch11.02。

（2）打开文件surface_analysis.prt。

Step2.在978-7-111-42423-9-Chapter11-70.jpg功能选项卡978-7-111-42423-9-Chapter11-71.jpg区域中选择978-7-111-42423-9-Chapter11-72.jpg命令。

Step3.在图11.2.16所示的“着色曲率”对话框中进行下列操作：

（1）在978-7-111-42423-9-Chapter11-73.jpg选项卡的“创建临时分析”下拉列表中选择978-7-111-42423-9-Chapter11-74.jpg选项，在其右面的文本框中输入分析特征的名称SURFACE_ANALYSIS，并按回车键。

（2）选取图11.2.17所示的要分析的曲面。此时曲面上呈现出一个彩色分布图（图11.2.17），同时系统弹出“颜色比例”对话框（图11.2.18）。彩色分布图中的不同颜色代表不同的曲率大小，颜色与曲率大小的对应关系可以从“颜色比例”对话框中查阅，并且可以在978-7-111-42423-9-Chapter11-75.jpg选项卡中的结果区域中查看分析结果。

（3）在978-7-111-42423-9-Chapter11-76.jpg选项卡的978-7-111-42423-9-Chapter11-77.jpg下拉列表框中，选择“始终”。在“参数”区域中将MAX_GAUSS_CURV、MIN_GAUSS_CURV参数的创建栏选中，参见图11.2.19。

Step4.完成分析特征的创建：单击“着色曲率”对话框中的978-7-111-42423-9-Chapter11-78.jpg按钮。

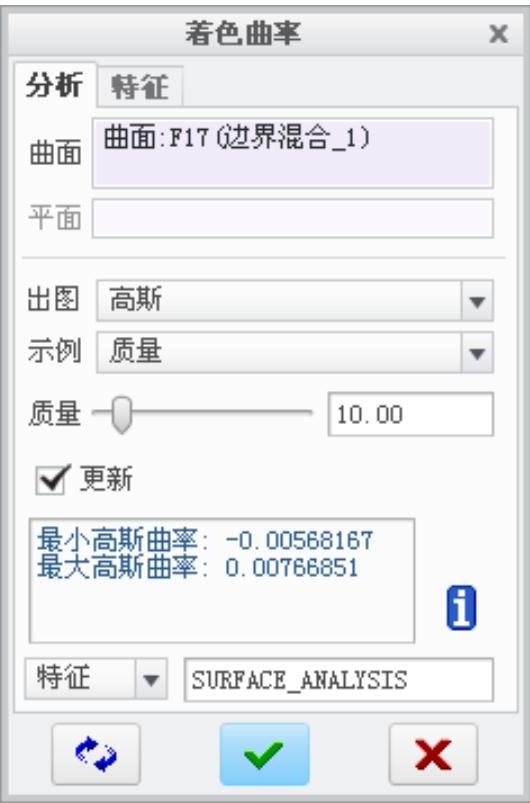

图11.2.16 “着色曲率”对话框（一）

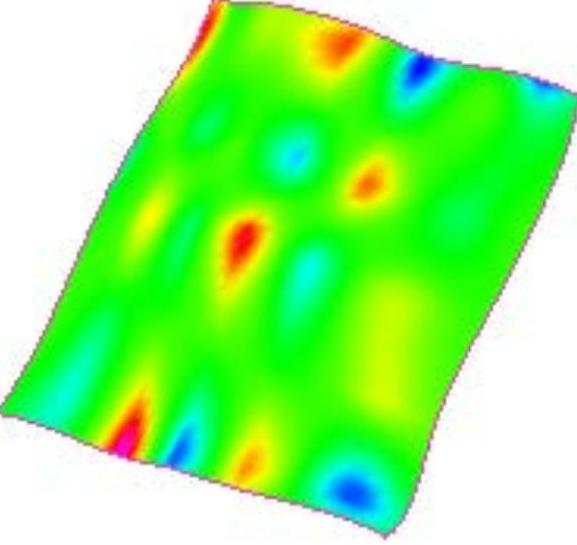

图11.2.17 要分析的曲面

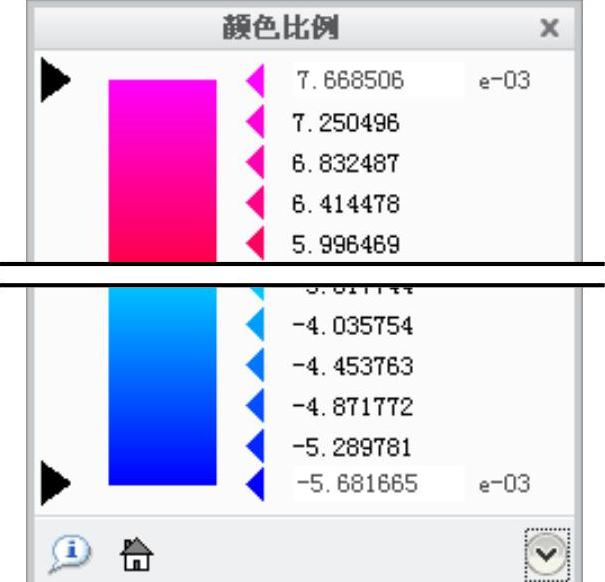

图11.2.18 “颜色比例”对话框

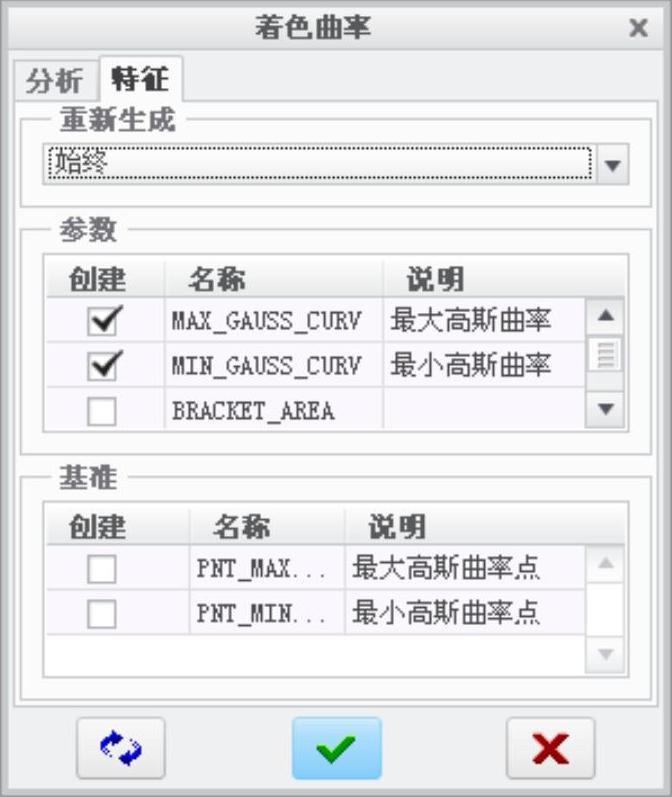

图11.2.19 “着色曲率”对话框（二）
