三、实验步骤
1.创建三维百分比堆积柱形图
①打开实验4.4文件夹中的Ex5.xls工作簿，选择“运动员人数”工作表，选择A1：B7单元格区域，按住【Ctrl】键选择D1：E7单元格区域。
②单击【插入】选项卡→【图表】组→【柱形图】→【三维柱形图】→【百分比堆积柱形图】命令，创建了一个三维百分比堆积柱形图，如图4-48所示。
③单击该柱形图，单击【图表工具布局】选项卡→【标签】组→【图表标题】按钮→【图表上方】命令，在图表上方出现的标题区域中输入“运动员统计”，如图4-49所示。
图4-48 插入图表
图4-49 图表标题
④单击【图表工具布局】选项卡→【标签】组→【坐标轴标题】→【主要横坐标轴标题】→【坐标轴下方标题】，输入“地点”/【主要纵坐标轴标题】→【竖排标题】，输入“百分比”；单击【图表工具布局】选项卡→【标签】组→【图例】按钮→【在右侧显示图例】命令。
⑤单击【图表工具布局】选项卡→【标签】组→【数据标签】按钮→【显示】命令，则每个系列柱显示具体数值。
2.编辑三维百分比堆积柱形图

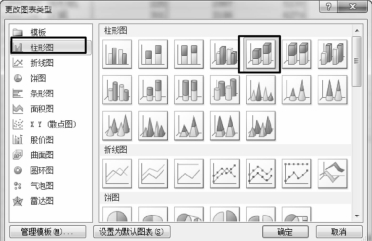

①选择上题的三维百分比堆积柱形图，单击【图表工具设计】选项卡→【类型】组→【更改图表类型】命令，打开“更改图表类型”对话框，在“柱形图”中重新选择“三维堆积柱形图”，单击【确定】按钮，如图4-50所示。
图4-50 更改图表类型

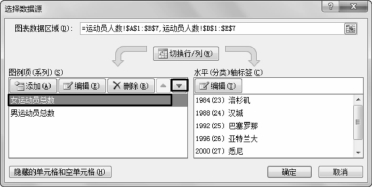

②单击【图表工具设计】选项卡→【数据】组→【选择数据】按钮，打开“选择数据源”对话框，选择“女运动员总数”项，点下移按钮，单击【确定】按钮，结果如图4-51所示。
图4-51 选择数据源

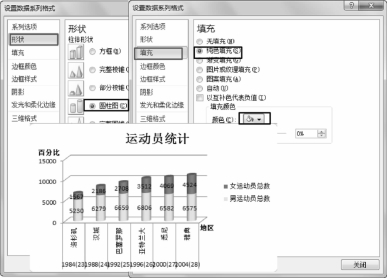

③选择男运动员系列，单击右键选择“设置数据系列格式”，在“设置数据系列格式”对话框的“填充”选项中，设置“纯色填充”颜色为黄色，在“形状”选项中设置形状为“圆柱图”，单击【关闭】按钮，结果如图4-52所示。
图4-52 设置数据系列格式

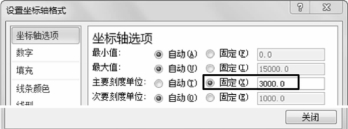

④双击垂直（值）轴，打开“设置坐标值格式”对话框，选择“坐标轴选项”链接，“主要刻度单位”设为固定3000，单击【关闭】按钮，结果如图4-53所示。
图4-53 设置坐标轴格式对话框

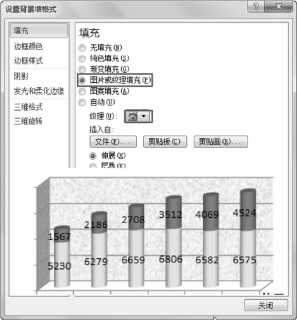

⑤单击【图表工具布局】选项卡→【背景】组→【图表背景墙】按钮→【其他背景墙选项】命令，打开“设置背景墙格式”对话框，在“填充”链接中，选择“图片或纹理填充”，单击纹理下拉按钮选择“新闻纸”，单击【关闭】按钮，结果如图4-54所示。
图4-54 设置背景墙格式

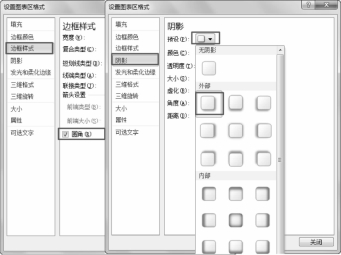

⑥双击图表区，打开“设置图表区格式”对话框，在如图4-55所示的“边框样式”选项中，选中“圆角”复选框；在“阴影”选项中选择预设下拉按钮，选择右下斜偏移阴影，单击【关闭】按钮。
图4-55 设置图表区格式
⑦右击图例，在快捷格式工具栏，设置字形为“倾斜”，如图4-56所示。

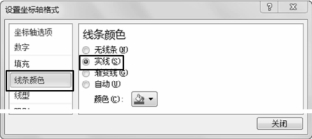

⑧双击X坐标轴，打开“设置坐标轴格式”对话框，在“线条颜色”选项中选择“实线”，颜色为蓝色，单击【关闭】按钮，如图4-57所示。
图4-56 设置图例字体
图4-57 设置坐标轴格式
3.创建雷达图
①选择Ex5.xls工作簿中“成绩表”工作表，选择全部数据，单击【插入】选项卡→【图表】组右侧右侧
”，在打开的“插入图表”对话框中选择“雷达图”组中“雷达图”，结果如图4-58所示。
图4-58 创建雷达表
②单击【图表工具设计】选项卡→【移动图表】按钮，打开“移动图表”对话框，选择“新工作表”，输入“雷达图”，单击“确定”按钮，如图4-59所示。
图4-59 移动图表
4.修改数据源
选择上题的雷达图，单击【图表工具设计】选项卡→【数据】组→【选择数据】按钮，打开“选择数据源”对话框在“图表数据区域”中重新选择数据范围为A1：C5，单击【确定】按钮，如图4-60所示。
图4-60 选择数据源
5.创建分离型饼图
①选择Ex5.xls工作簿中“分店情況”工作表，根据地区分类汇总总销售额的和。
②将汇总数据折叠，选中B1：B13G列和F1：F13列，单击【插入】选项卡→【图表】组右侧右侧
”，在打开的“插入图表”对话框中选择“饼图”中“二维饼图”的“分离型饼图”，如图4-61所示。
③单击【图表工具布局】选项卡→【标签】组→【数据标签】按钮→【居中】。
图4-61 分离型饼图
6.创建柱线合一图
①选择Ex5.xls工作簿中“销售表”工作表，选择A1：F2和A4：F4区域数据，单击【插入】选项卡→【图表】组→【柱形图】→【二维柱形图】→【簇状柱形图】命令，创建一簇状柱形图如图4-62所示。
②选择“去年销售额”系列柱，单击右键，选择“更改系列图表类型”，选择“折线图”组→“折线图”，单击【确定】按钮，结果如图4-63所示。
图4-62 簇状柱形图
图4-63 柱线合一图
7.添加趋势线
①选择上题的柱线合一图，选择“今年预测销售额”系列柱，单击鼠标右键，在弹出的快捷菜单中选择【添加趋势线】命令，打开“设置趋势线格式”对话框。
②在“趋势线选项”链接中选择“多项式”；在“线条颜色”链接中选择“实线”，“黄色”；在“线型”链接中选择宽度“2磅”；单击【关闭】按钮，结果如图4-64所示。
图4-64 “设置趋势线格式”对话框
8.折线图

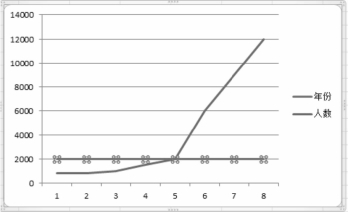

①选择“MBA报考人数”工作表A1：B9区域中的数据，单击【插入】选项卡→【图表】→【二维折线图】→【折线图】命令，出现了如图4-65所示的折线图，选择蓝色代表年份的折线，删除。
图4-65 折线图

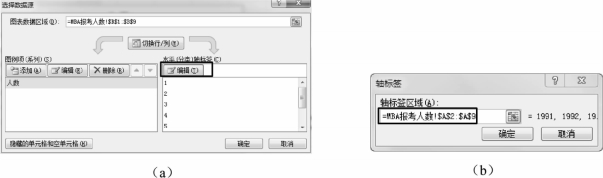

②选择【图表工具设计】→【数据】→【选择数据】，打开“选择数据源”对话框，如图4-66（a）所示，单击“水平（分类）轴标签”下的【编辑】按钮，打开“轴标签”对话框，如图4-66（b）所示，在轴标签区域选择A2：A9，单击【确定】按钮。
图4-66 折线图

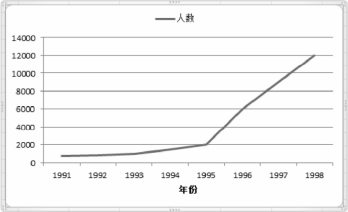

③单击【图表工具布局】选项卡→【标签】组→【坐标轴标题】→【主要横坐标标题】→【坐标轴下方标题】，在坐标轴标题位置输入“年份”；单击【图表工具布局】选项卡→【标签】组→【图例】→【在顶部显示图例】，结果如图4-67所示。
图4-67 图表修改结果
8.循环图

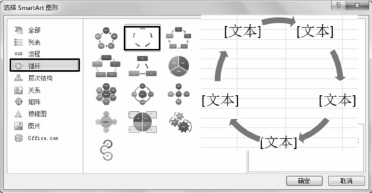

①选择“销售表”工作表，单击【插入】选项卡→【插图】组→【Smart Art】按钮，打开“Smart Art图形”对话框，在“循环”栏中选择“文本循环”，创建了一个文本循环图，效果如图4-68所示。
图4-68 “Smart Art图形”对话框
②选择“【文本】”，删除两个文本，单击文本输入相应文字；选择【Smart Art工具设计】选项卡→【Smart Art样式】→【三维】→【金场景属】，选择如图4-69所示的样式。
图4-69 循环图结果
9.打印设置
①选择Ex5.xls工作簿中“雷达图”工作表，选择【页面布局】选项卡→【页面设置】组右侧
”按钮，打开“页面设置”对话框。

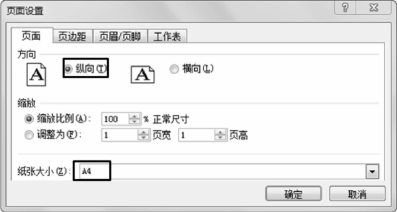

②在“页面”页面中设置打印方向为“纵向”，纸张大小为“A4”纸，单击【确定】按钮，如图4-70所示。

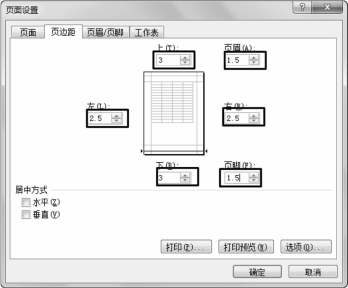

③单击“页边距”页面，设置上、下页边距为3；左、右页边距为2.5；页眉、页脚为1.5，如图4-71所示。

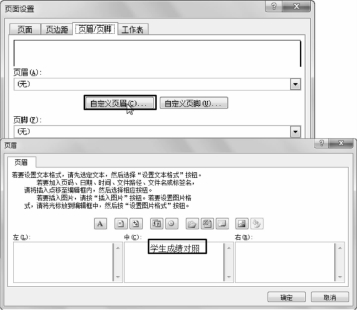

④单击“页眉/页脚”页面，单击【自定义页眉】按钮，在打开的“页眉”对话框中间文本框中输入“学生成绩对照”，单击【确定】按钮，如图4-72所示。
图4-70 “页面”页面
图4-71 “页边距”页面
图4-72 自定义页眉
⑤单击“页面设置”对话框中的【打印预览】按钮，即可以看到打印时的真实效果。
