转向系的基本组成和类型
2025年09月10日
二、转向系的基本组成和类型
根据汽车种类的不同汽车转向系的基本组成略有差异，汽车转向系按照转向动力源的不同分为机械转向系和动力转向系两种，如图4.1和图4.2所示。
机械转向系以驾驶员的体力作为转向能源。机械转向系由三部分组成，即转向操纵机构、转向器和转向传动机构。动力转向系在机械转向系的基础上增加了一套动力转向装置，动力转向系兼用驾驶员体力和发动机动力作为转向动力源。

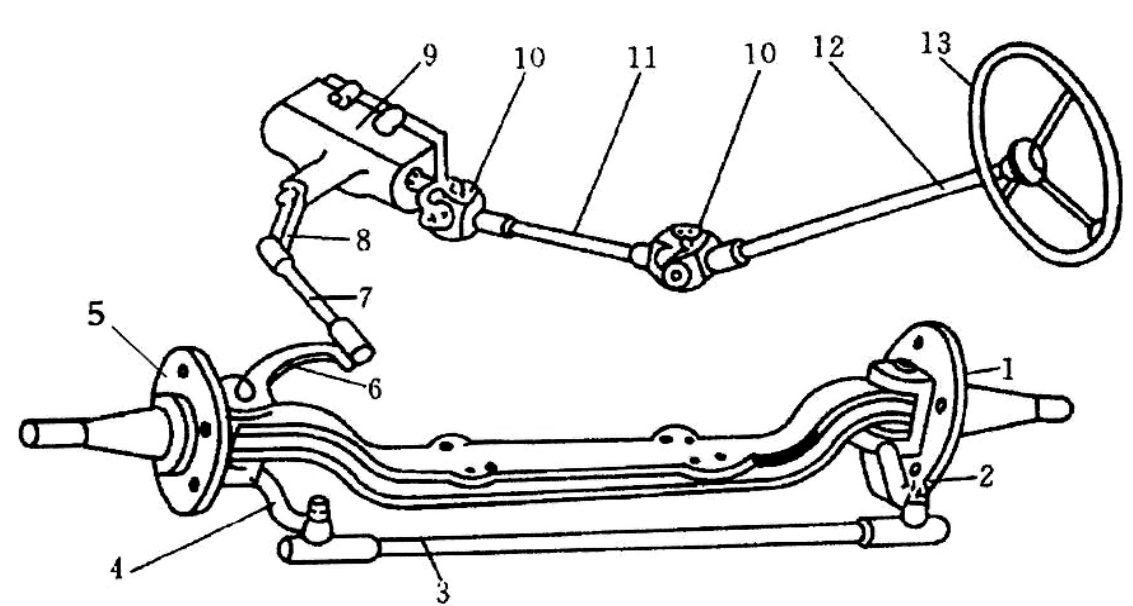

图4.1 机械转向系示意图
1—右转向节；2、4—梯形臂；3—转向横拉杆；5—左转向节；6—转向节臂；7—转向直拉杆；8—转向摇臂；9—转向器；10—转向万向节；11—转向传动轴；12—转向轴；13—转向盘

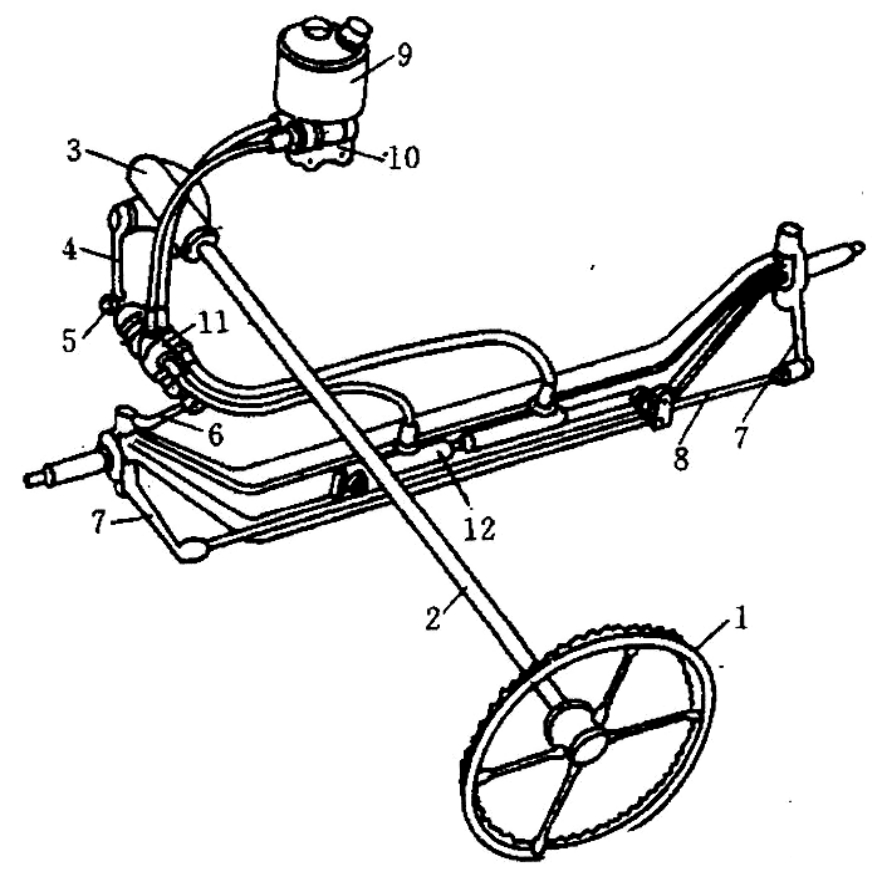

图4.2 动力转向系示意图
1—转向盘；2—转向轴；3—动力转向器；4—转向摇臂；5—转向直拉杆；6—转向节；7—梯形臂；8—转向横拉杆；9—转向油罐；10—转向油泵；11—转向控制阀；12—转向动力缸
