3.4.2　三层交换机SVI接口实现VLAN间通信

3.4.2　三层交换机SVI接口实现VLAN间通信

一个交换机虚拟接口（SVI）对应一个VLAN，它不是一个物理接口，它是虚拟的，用于连接整个VLAN，在三层交换机的全局配置模式下输入“interface vlan 编号”即可创建，可以用“no interface vlan编号”命令来删除对应的SVI接口。SVI接口的主要用途就是为VLAN间提供通信路由。

将图3-10中的路由器更换为三层交换机，与二层交换机的连接端口是f0/24，拓扑中其他设备不发生变化，如图3-11所示，在其中配置SVI实现VLAN间通信。

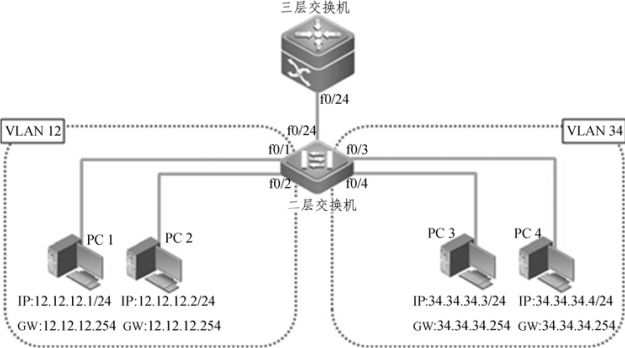

图3-11　三层交换机实现VLAN间通信

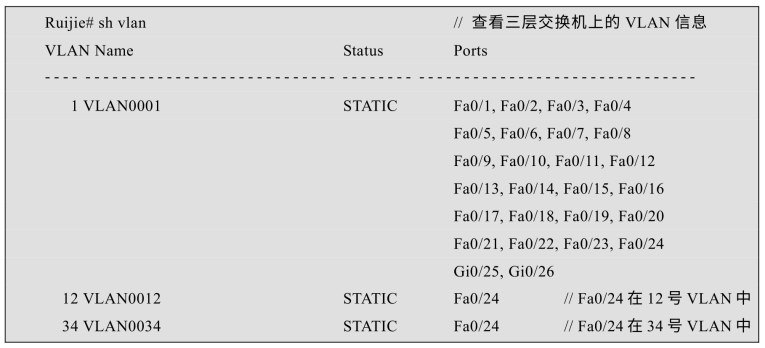

PC机与二层交换机配置不变，在三层交换机上做如下配置。

三层交换机能够从f0/24端口（Trunk模式）收到每个VLAN的数据包，Fa0/24端口根据数据包中的VLAN标签判断将数据包发往哪一个SVI接口。

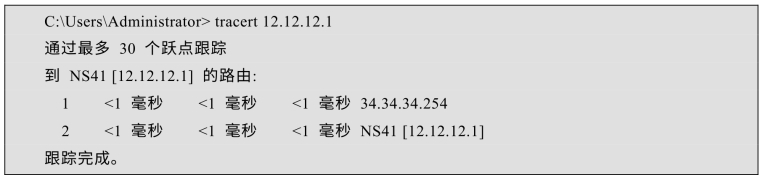

在4台PC之间使用“ping”命令测试，两个VLAN之间可以通信，使用“tracert”命令可以看到跟踪数据包的流向，在PC3上“tracert”PC1的IP的结果如下。
