10.2.2　OSPF报文首部

OSPF的这5种报文具有相同的报文首部格式，长度为24字节。图10-4中的第2条报文是OSPF Hello报文，查看其详细字段信息如图10-5所示，从中可以看出此OSPF报文封装在IPv4数据包中传输，由OSPF Header和OSPF Hello Packet组成。

具体每个字段的含义见表10-1，与图10-5中实际报文字段的值进行对照可以看出：这个报文是OSPFv2报文；Hello报文类型；整个数据包长度为52字节；这个报文是从Router ID为“2.2.2.2”的路由器发出来的；发出报文的接口属于区域0；此报文校验和为0x6d34，校验和验证正确，报文没有错误；发出报文的路由器没有使用验证机制；鉴定字段全为0。

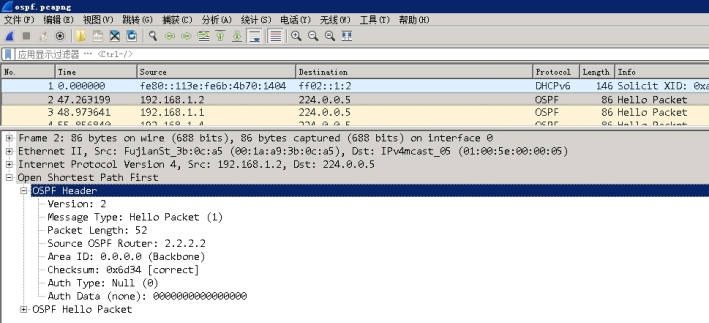

图10-5　OSPF的首部格式

表10-1　OSPF的首部各字段含义
