5.3.1 过滤非法的DHCP服务器
每个网络通常部署不超过一台DHCP服务器，过多的DHCP服务器会影响正常的DHCP服务，使用户从错误的服务器获得无效IP或造成IP地址冲突。私设DHCP服务器可能是有意的，如恶意用户设置非法的DHCP服务器窃取用户信息或者干扰网络；也可能是无意的，如网络中个别用户使用Windows Server 2008之类的服务器操作系统忘了关闭DHCP服务，或者是一些接入层的端口连接有TPLINK，DLINK这样的无线路由器，开启了DHCP分配IP的服务。
DHCP Snooping 把端口分为两种类型：TRUST口和UNTRUST口，设备只转发TRUST口收到的DHCP 应答报文，而丢弃所有来自UNTRUST口的DHCP应答报文。这样，我们把合法的DHCP Server连接的端口设置为TRUST口，其他口设置为UNTRUST口，就可以实现对非法DHCP Server 的屏蔽。
图5-11中在三层交换机上配置DHCP Server，在二层交换机上开启DHCP Snooping功能。三层交换机可由二层交换机或服务器代替，只要能提供DHCP服务即可。

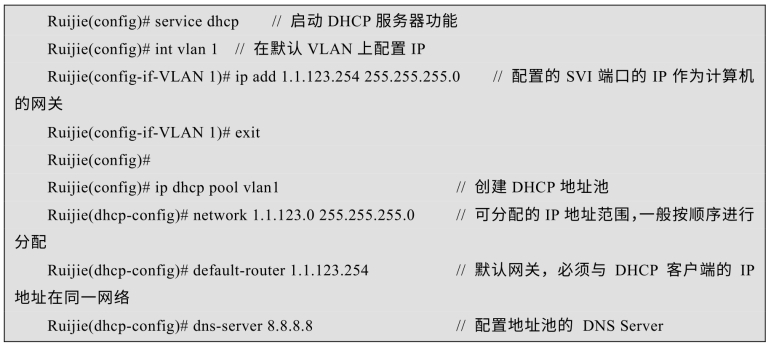

按照图5-11的拓扑连接网络，暂时不连接交换机之间的f0/24端口的线路，计算机配置为DHCP动态获得IP，首先在三层交换机上配置DHCP服务，配置指令如下。

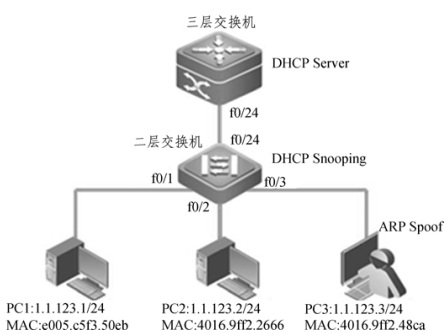

图5-11 DHCP Snooping功能演示拓扑

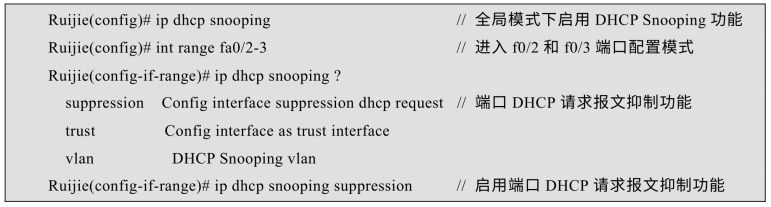

在二层交换机上开启DHCP Snooping，配置指令如下。
全局开启DHCP Snooping功能后，只有配置为TRUST端口连接的服务器发出的DHCP响应报文才能够被转发，而默认情况下所有端口都为UNTRUST口，即此时二层交换机不转发任何一个端口收到的DHCP响应报文。
连接交换机之间f0/24端口的线路，虽然在物理上已经连通了，但因为二层交换机的所有端口全部为UNTRUST口，所以此时3台计算机都无法获取IP地址。端口上启用DHCP Snooping的DHCP请求报文抑制子功能后，这个端口将不会转发收到的DHCP请求报文，当不想对某个端口下的用户提供DHCP服务时，可以配置此功能。

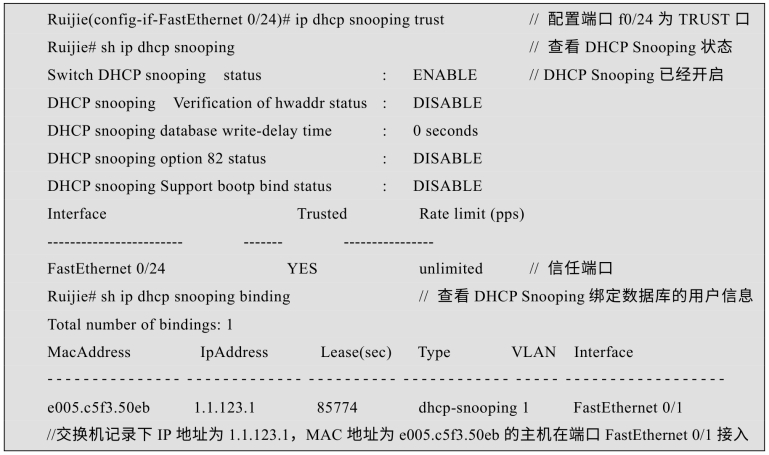

在二层交换机上将端口f0/24配置为TRUST口，配置指令如下。
在3台计算机的命令提示符窗口中使用“ipconfig”查看IP地址，只有PC1获得地址：1.1.123.1。原因是f0/2和f0/3端口被抑制转发DHCP请求报文，在二层交换机上配置端口f0/2取消抑制，配置指令如下。

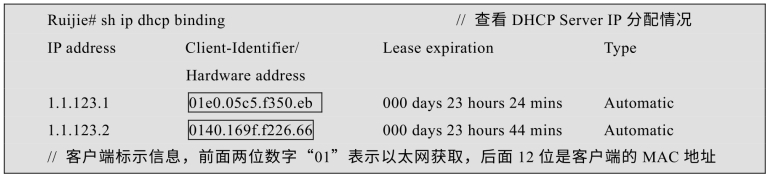

现在PC2可以从DHCP服务器获取IP了，获得的IP是1.1.123.2。在端口上设置DHCP请求报文抑制功能后，仅仅不转发此端口接收到的DHCP请求报文，对于其他报文并不过滤，因此在PC3上手动配置IP地址1.1.123.2/24，网关1.1.123.254，仍然能够接入网络，并且能够与PC1、PC2和网关通信。在三层交换机上查看IP分配情况如下。
