7.1.1　为什么要使用环路结构

为了解决计算机网络单点故障问题，很容易想到的一种解决方案就是引入一条备份链路以防不测，如在图7-1中，交换机B如果出现故障会影响连接在交换机D上的计算机，如果添加一条新的备份链路（交换机C）如图7-2所示，那么计算机与交换机A之间的数据连接就得到了保障，毕竟两台交换机（交换机B和交换机C）同时发生故障的概率非常小。使用冗余的备份链路能够为网络带来健壮性、稳定性和可靠性等好处，提高网络的容错性能。

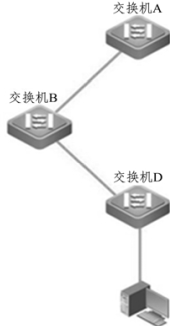

图7-1　交换机A与交换机D之间无备份链路

在图7-2中，如果交换机B或者交换机C中的任意一台发生故障，数据可以通过另外一条链路传输。但是当交换机B和交换机C都正常工作时，图7-2所示的拓扑就存在一个由4台交换机组成的环路结构了。交换机的转发原理使其在环路结构中将消耗大量的CPU、内存、带宽等资源。

图7-2　交换机A与交换机D之间有备份链路
