3.4.3 排气筒的制作

3.4.3 排气筒的制作

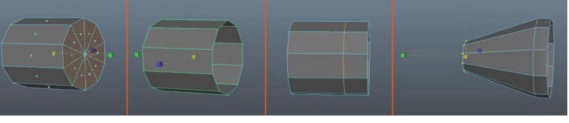

(1)执行Create(创建)→Polygon Primitives(多边形基本体)→Cylinder(圆柱体)命令,创建一个圆柱体。将其Subdivision Axis的数值改为10。然后删除两侧的面,使用加循环线命令,增加环行线,切换到点元素,调整它的外形。如图所示。

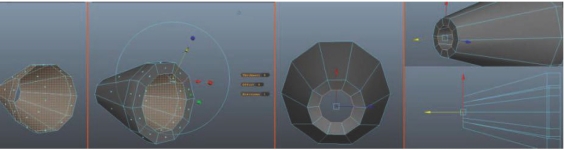

(2)选择模型,执行Edit Mesh(编辑网格)→Extrude(挤出)命令,向内挤出。然后缩放前方的洞口大小,调整线的位置,使其在同一平面上。如图所示。
