任务2　绘制半剖视图

任务2　绘制半剖视图

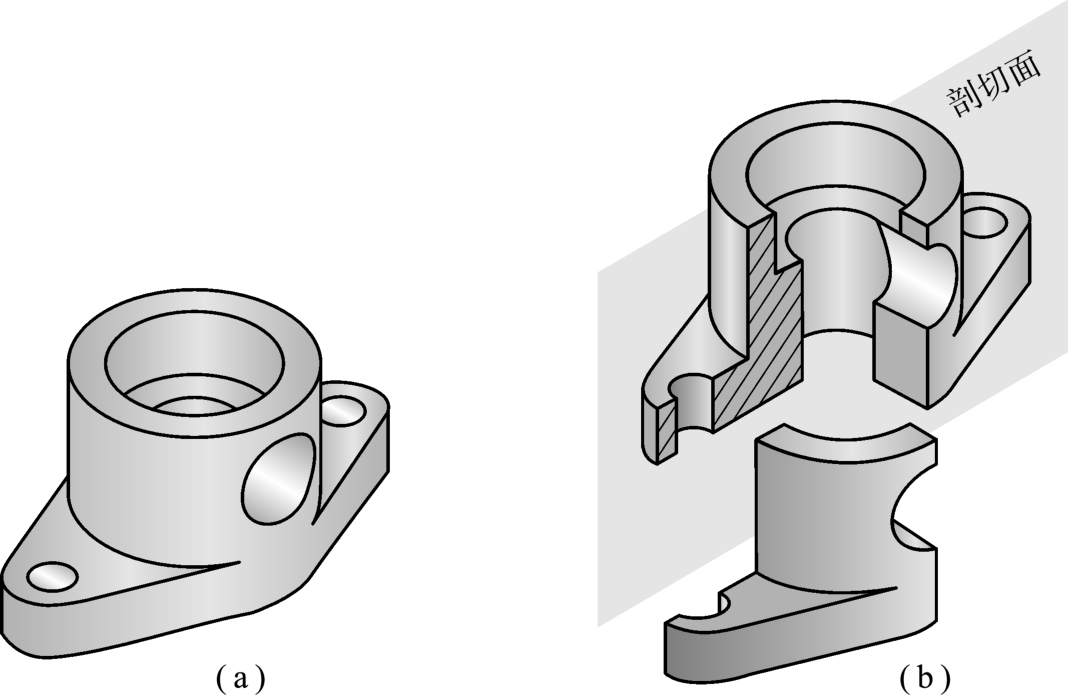

如图5-18（a）所示为某机件的立体图，试分析其结构特点，并选定合理的表达方案，画出该机件的视图。

从机件立体图中可以看出：采用主、俯两个视图可表达清楚该机件的结构形状。机件的内部结构比较复杂，主视图如果采用视图表达，图中会出现较多的细虚线。如果采用全剖视，前面的圆孔则无法表达。由于该机件左右对称，因此可以采用半剖视图的表达方法。如图5-18（b）所示为机件的剖切立体图。

一、半剖视图的概念

当机件具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以以对称中心线为界，一半画成剖视图，一半画成视图，这种剖视图称为半剖视图，简称半剖视，如图5-19所示。

半剖视图既表达了机件的内部形状，又保留了外部形状，主要用于表达内、外形状都比较复杂的对称机件。当机件形状接近对称，且不对称部分已另有视图表达清楚时，也可画成半剖视图。

二、半剖视图的配置与标注

半剖视图的配置与标注方法和全剖视图相同，如图5-19所示，字母和箭头都可以省略。

三、注意事项

画半剖视图应注意的问题如下。

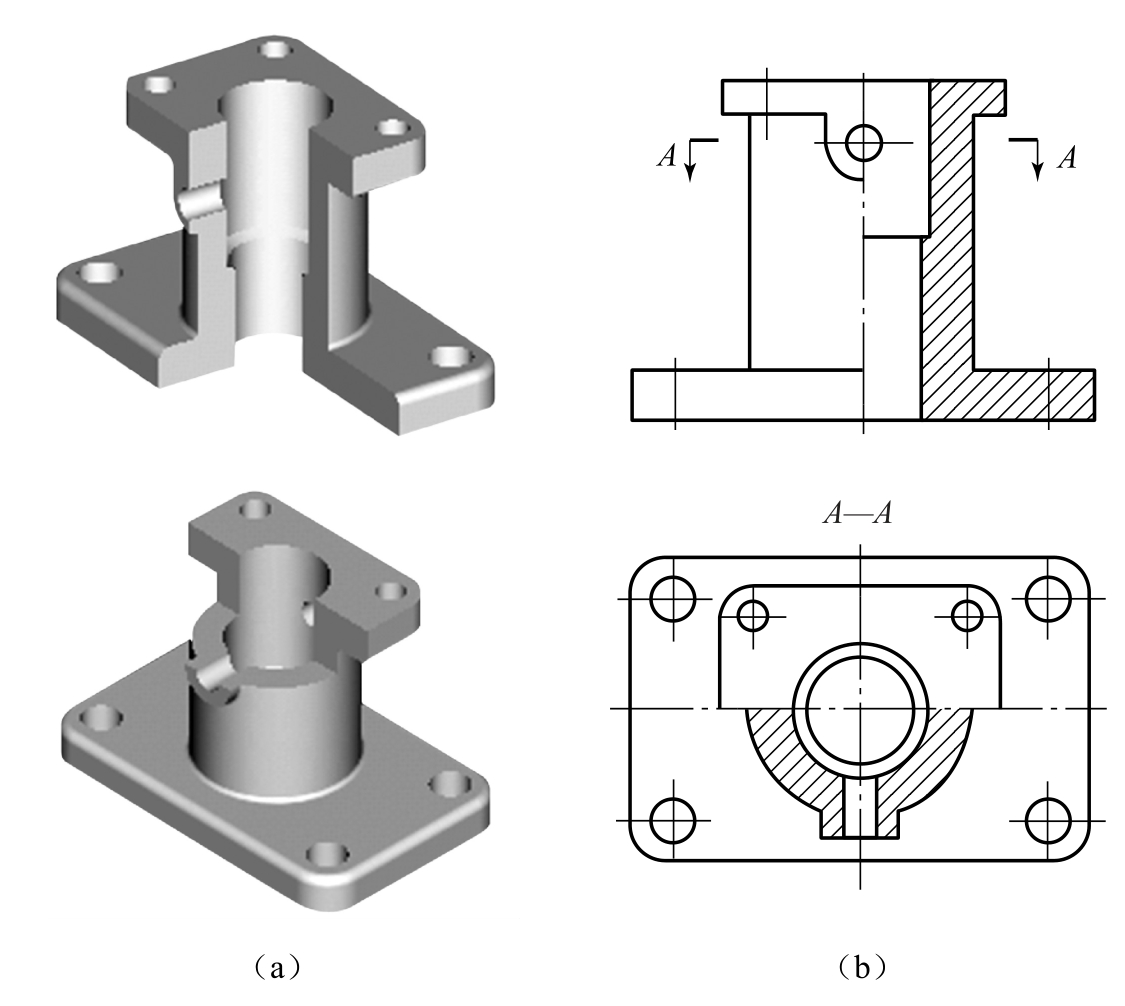

（1）半剖视图中，因机件的内部形状已由半个剖视图表达清楚，所以在不剖的半个外形视图中，表达内部形状的虚线，应省去不画。对于圆孔，只需画出孔的中心线，如图5-20所示。

（2）画半剖视图，不影响其他视图的完整性，如图5-20所示。

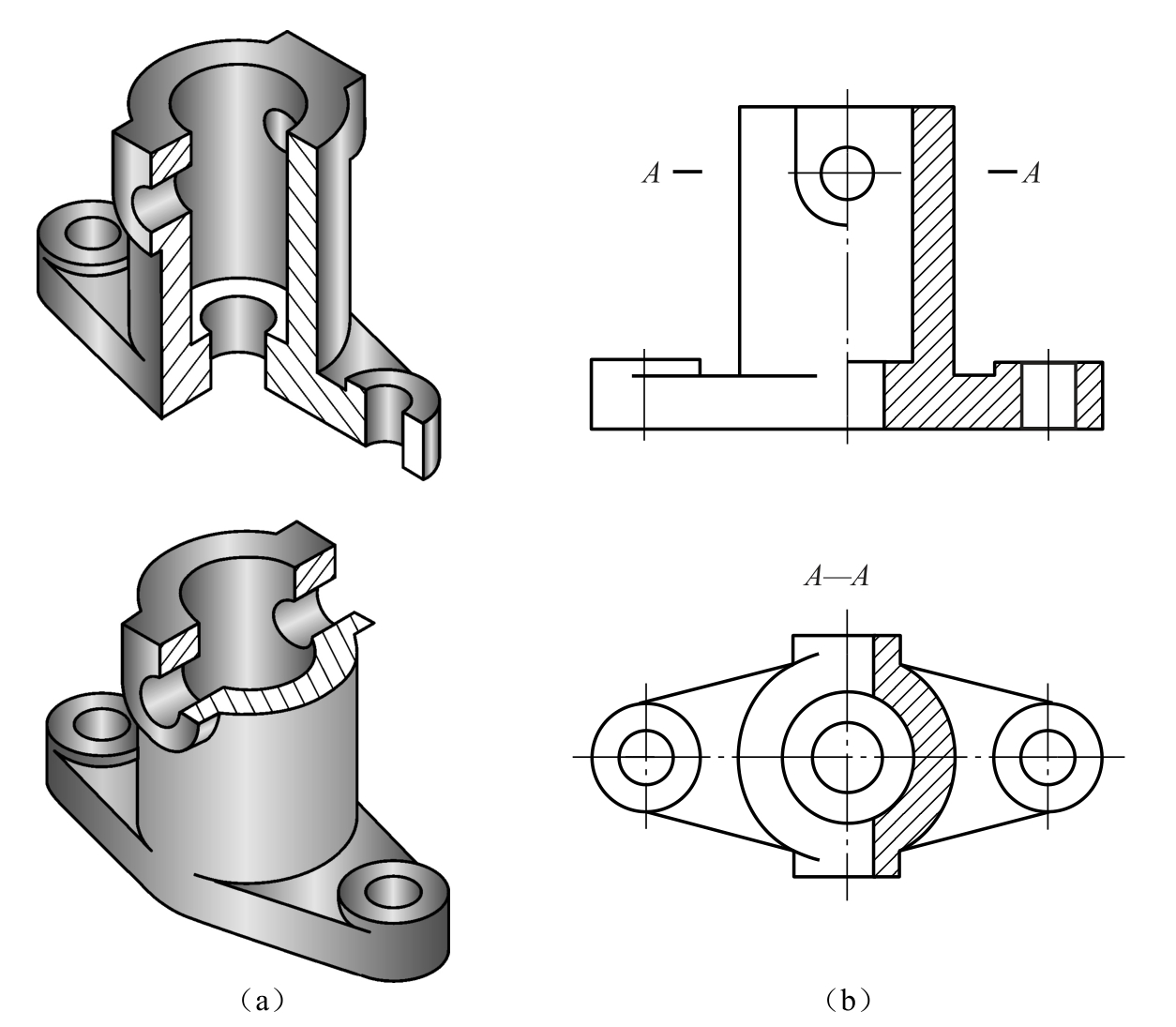

（3）半个剖视图与半个视图之间分界处应画细点画线，不应画成粗实线，如图5-20所示。

任务实施

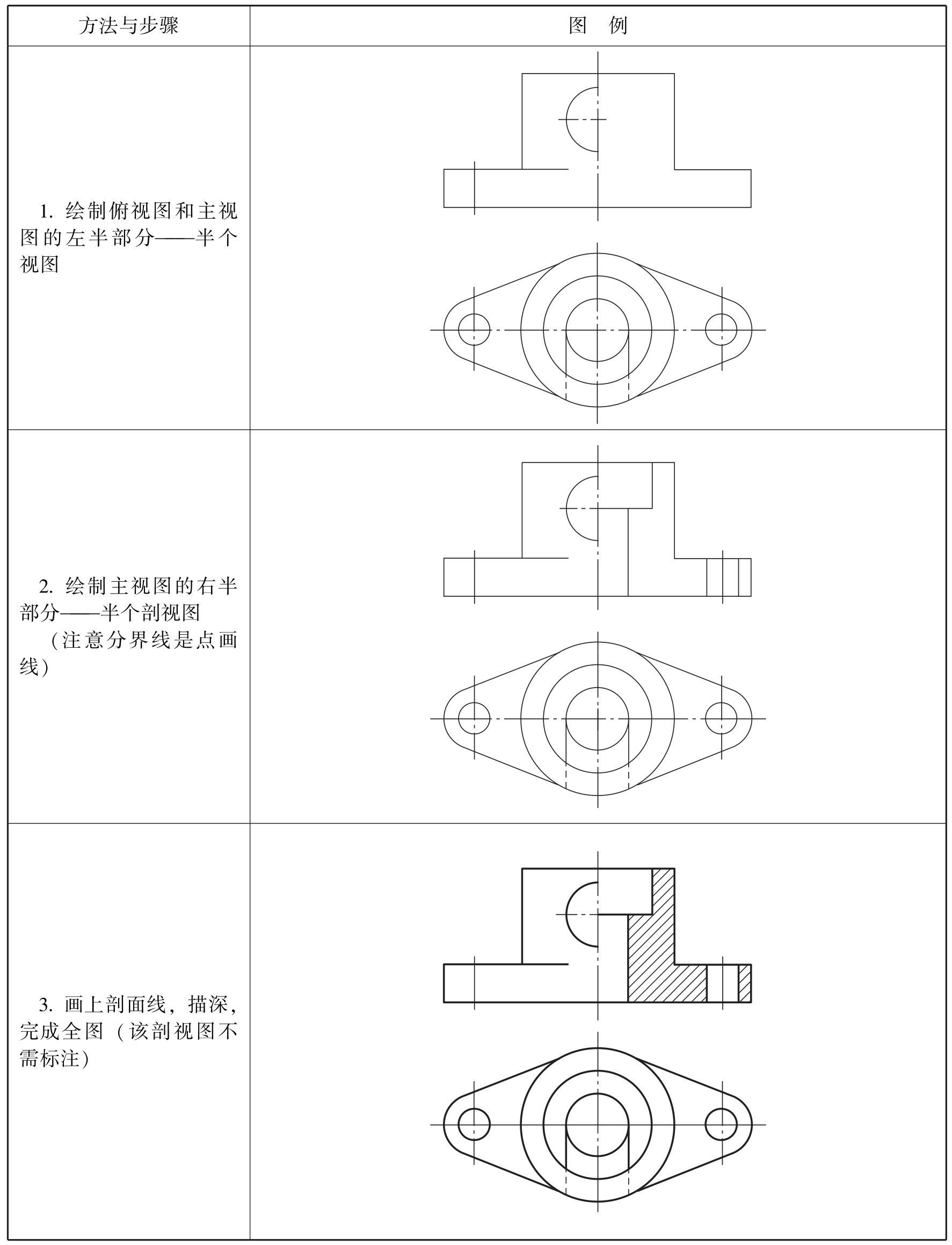

某机件半剖视图的绘图方法与步骤见表5-7。
