任务4　绘制弯管的斜剖视图

任务4　绘制弯管的斜剖视图

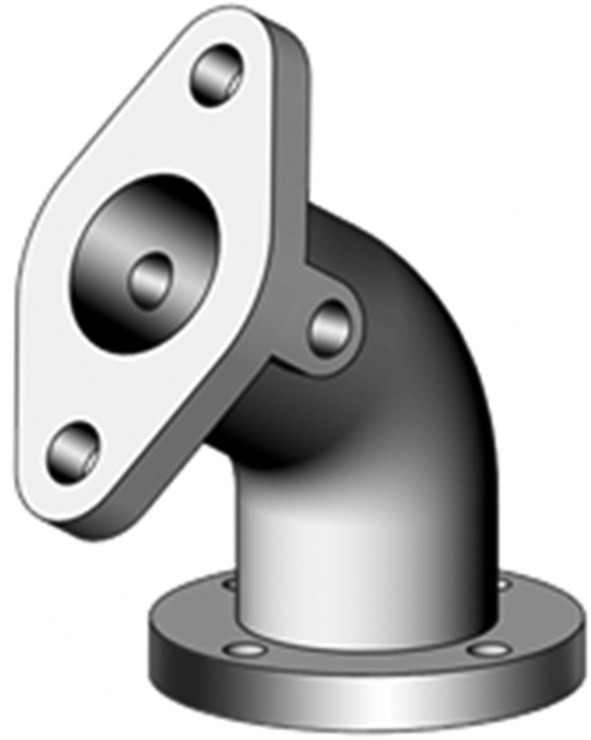

观察图5-27所示弯管的立体图，选择适当的表达方法绘制其结构。

由图5-27可知，该机件的主体是弯管，前后凸台上有小孔，该小孔不能用平行于基本投影面的剖切平面进行剖切，可采用与上端面平行的剖切平面进行剖切。

一、剖切面的种类

根据机件内部结构形状的不同，常需要选用不同数量和位置的剖切平面来剖开机件，才能把机件的内部形状表达清楚。国家标准规定的剖切面有单一剖切面、几个平行的剖切面、几个相交的剖切面（交线垂直于某一投影面）。

二、单一剖切面

单一剖切面包括以下两种。

1.平行于基本投影面的单一剖切面

前面介绍的全剖视、半剖视和局部剖视都是用平行于基本投影面的单一剖切平面来剖切机件而得到的视图。

2.不平行于基本投影面的单一剖切面

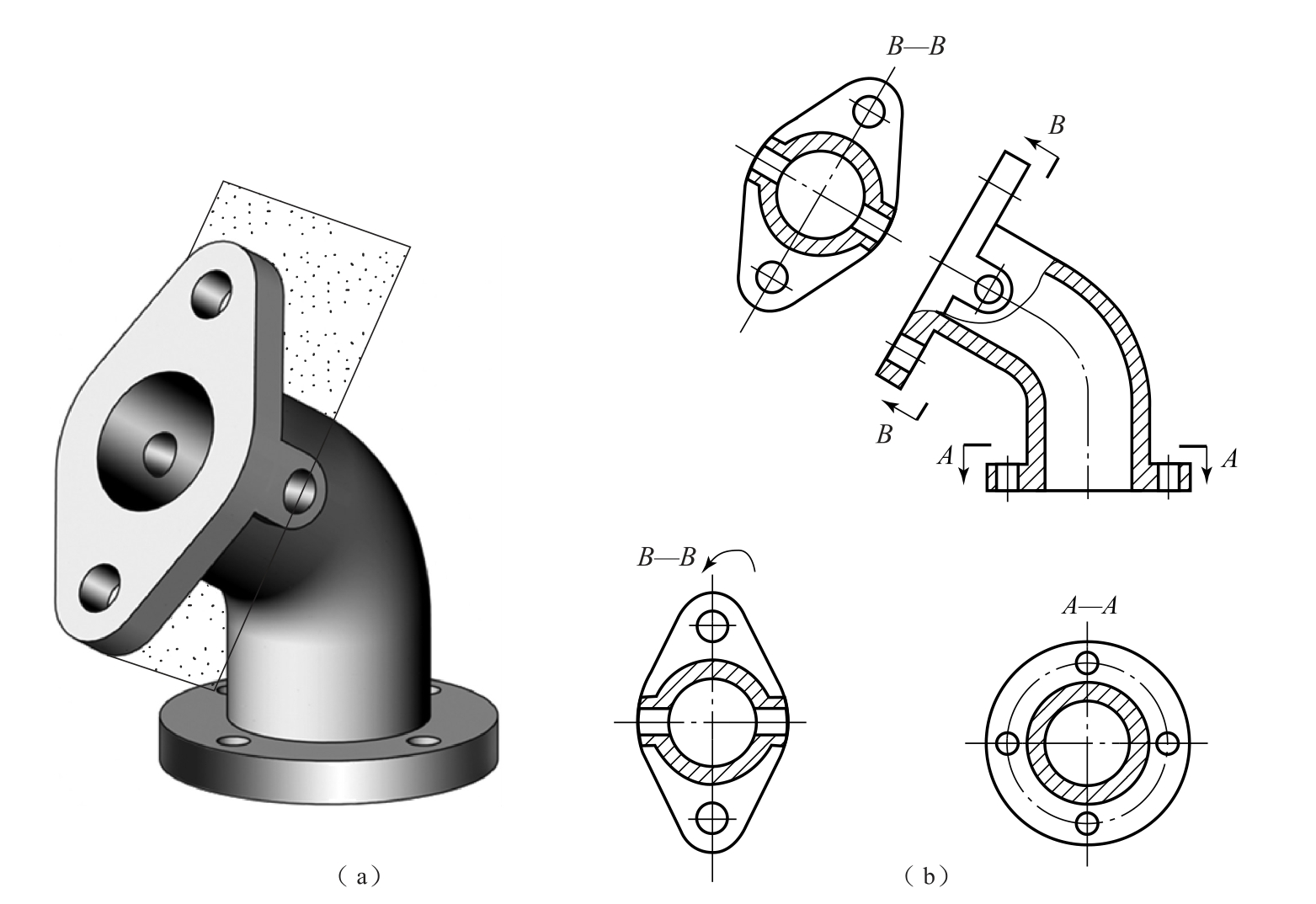

对于某些倾斜结构，可以采用与倾斜结构相平行的单一剖切面剖切，如图5-28所示。这种剖切面剖得的视图，称为斜剖视图。

采用单一斜剖切面获得的剖视图一般配置在箭头所指的前方，以保持直接的投射关系。必要时，也可配置在图幅的适当位置或旋转摆正画出，并加以标注，如图5-28所示。

任务实施

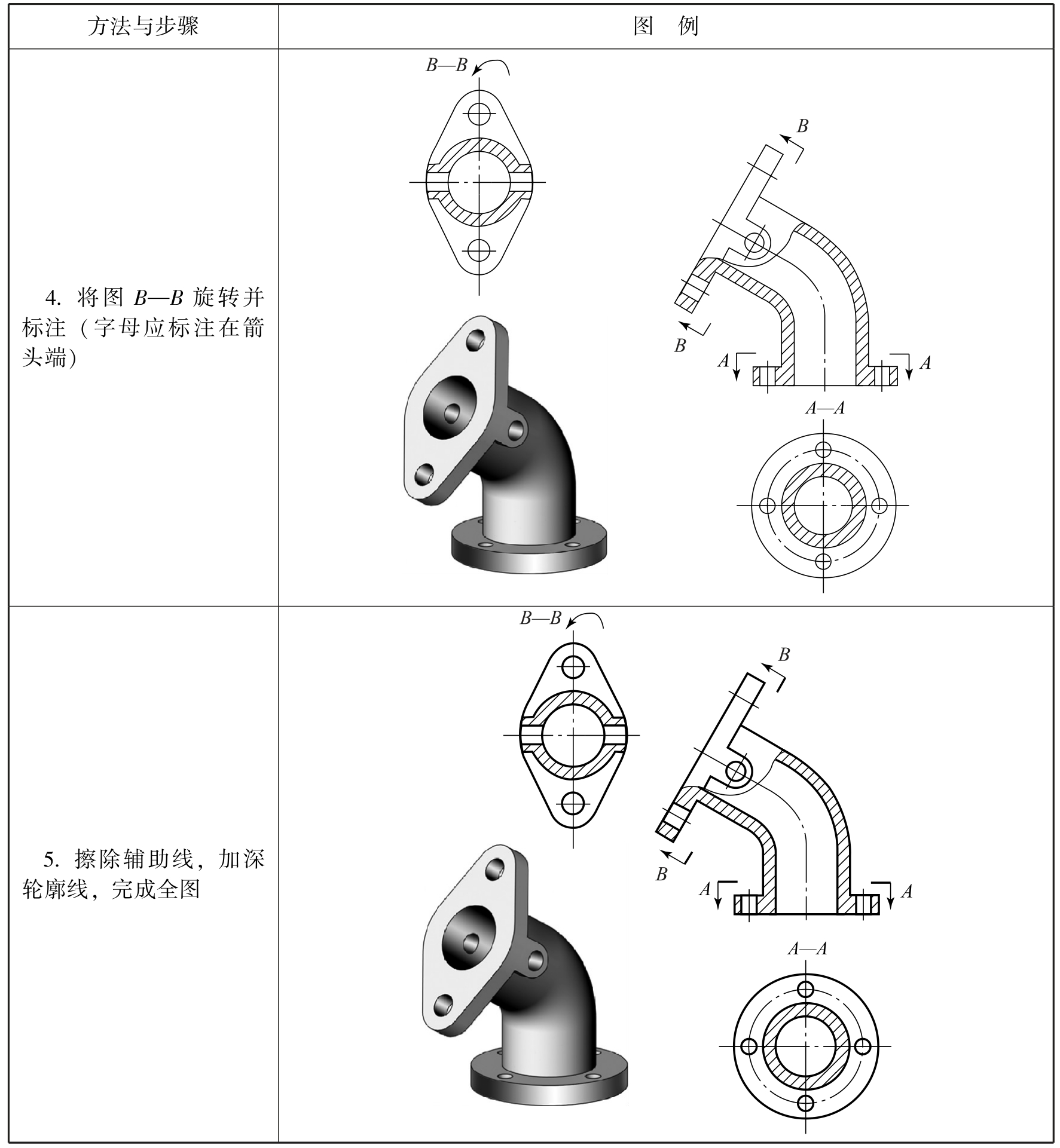

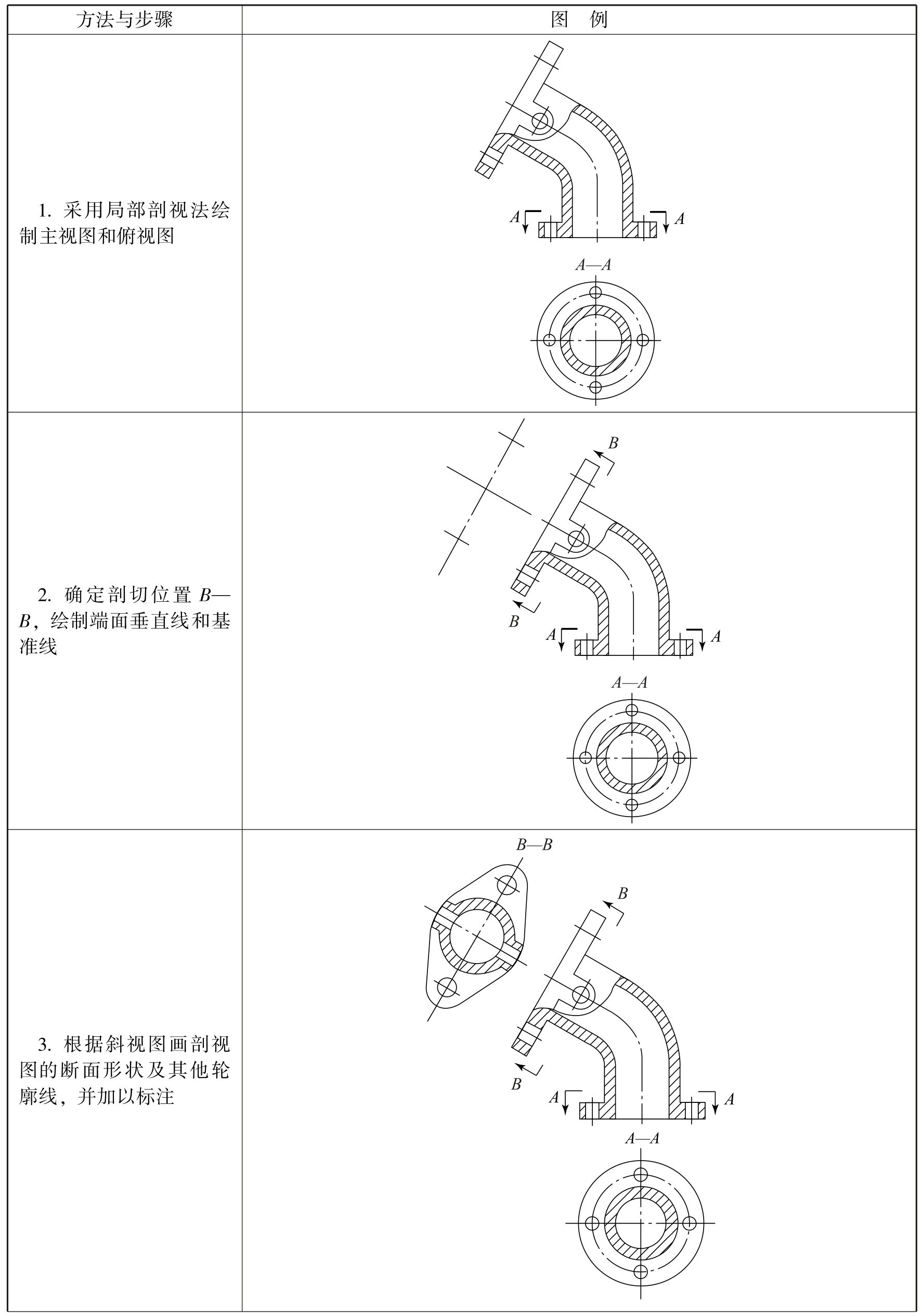

弯管斜剖视图的绘图方法与步骤见表5-9。
