任务3 绘制支架的局部剖视图
看懂图5-21所示支架的结构，用恰当的方法表达机件的内外结构。

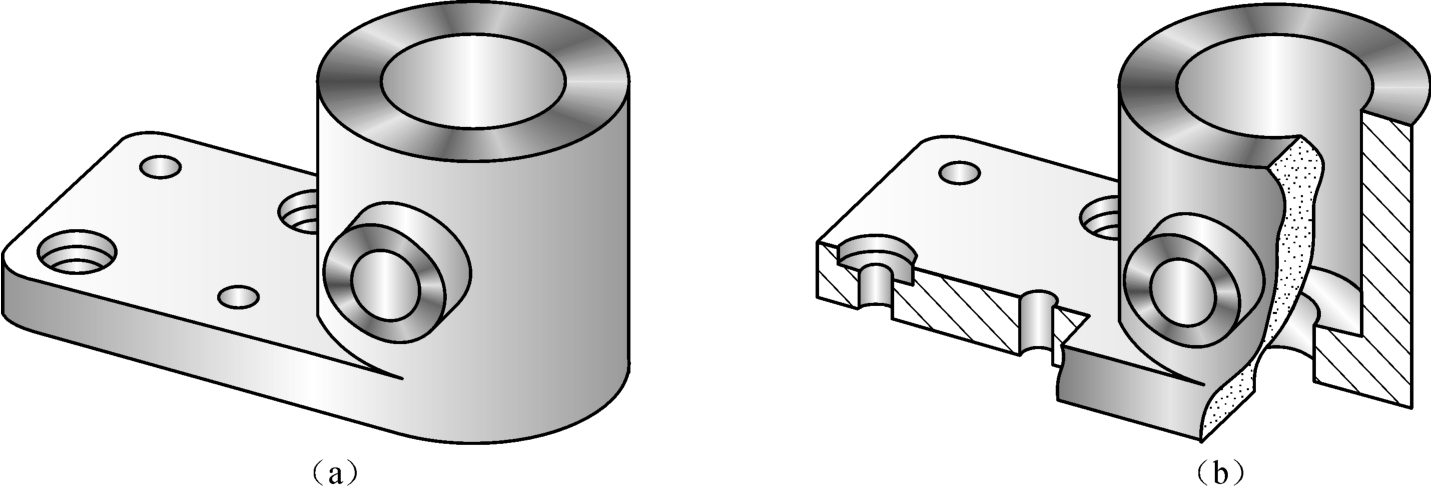

图5-21 支架的局部剖视图
支架由三部分组成：大圆筒、底板和小圆柱凸台。主视图若采用全剖视图，虽然大孔可得到充分表达，但缺点也很明显：小凸台被剖掉，底板上的小孔没有表达。又由于结构不对称，不适合采用半剖视表达。这时可采用局部剖视图。
一、局部剖视图的概念
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图，如图5-22所示。

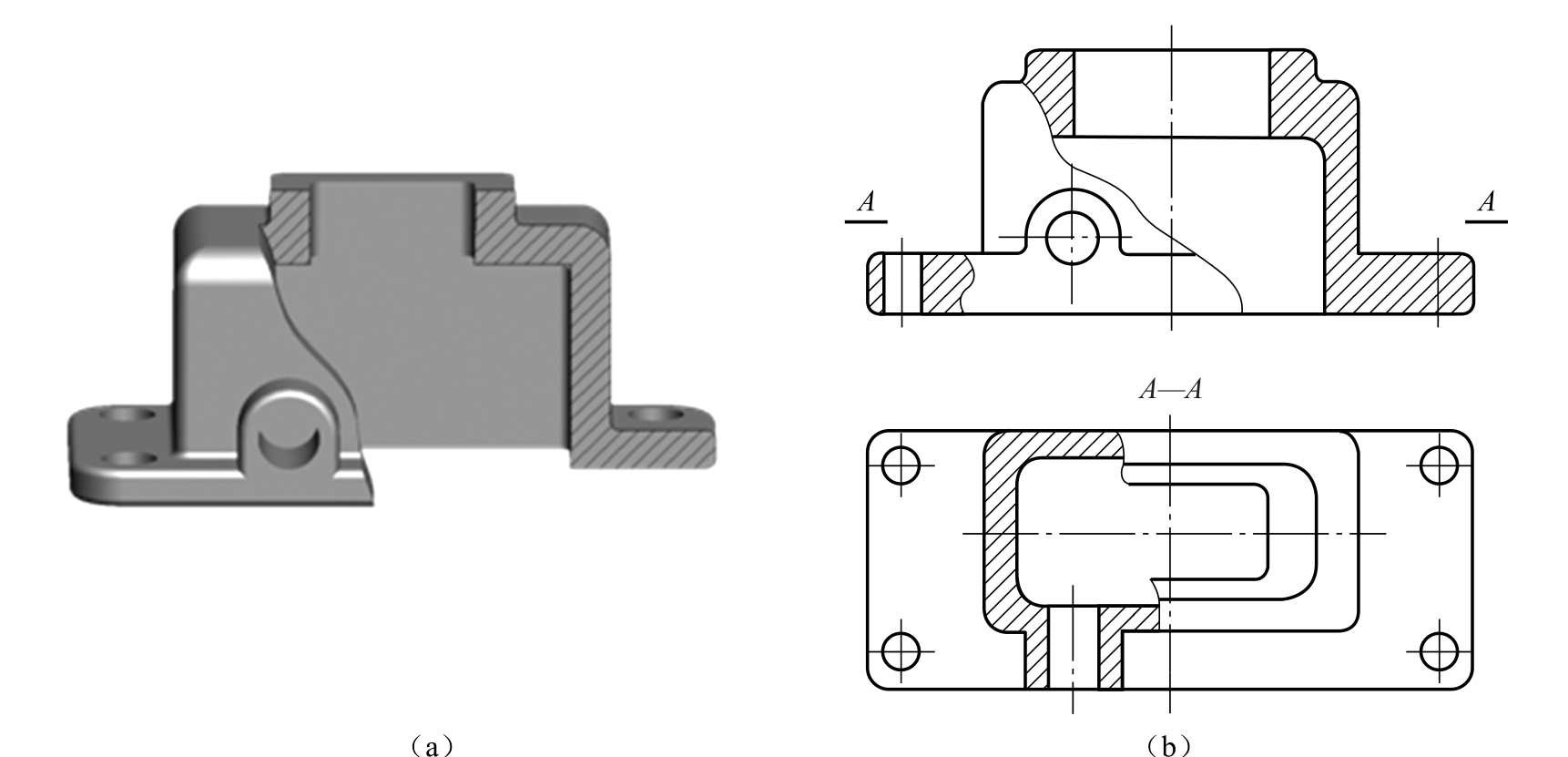

图5-22 箱盖局部剖视图
局部剖视图一般可省略标注，但当剖切位置不明显或局部剖视图未按投影关系配置时，则必须加以标注，如图5-22所示。
局部剖视图的剖切范围根据需要而定，是一种比较灵活的表达方法，运用得当，可使图形表达得更简洁、更清晰。
二、注意问题

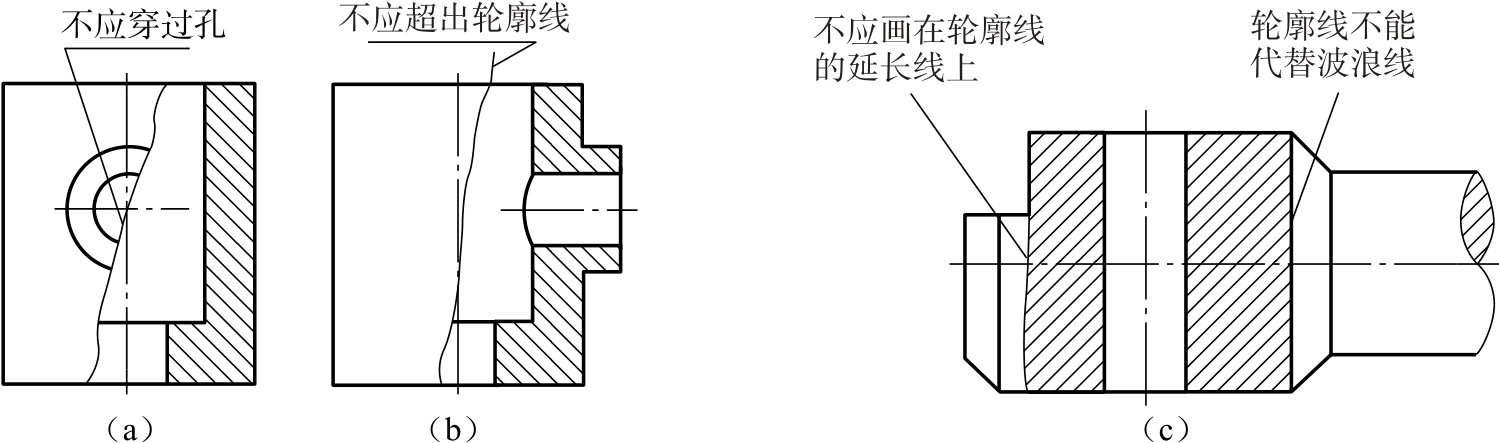

（1）局部剖视图中，部分剖视图与部分视图之间应以波浪线为界，波浪线也表示机件断裂处的边界线。波浪线不能与轮廓线重合，不能超出图形轮廓线，也不能画在轮廓线的延长线上，如遇到孔、槽等结构时，必须断开，如图5-23所示。局部剖视图也可用双折线分界，如图5-24所示。
图5-23 局部剖视图（一）
（2）局部剖视在同一个视图上不宜过多，以免影响看图。
（3）局部剖视图不受图形是否对称的限制，剖切位置和范围可根据需要决定。局部剖视图通常用于下列情况：
①物体内、外形状都需要表达而机件不对称时，不能采用半剖视图表达，可用局部剖视图，如图5-22所示。
②物体只有局部的内部结构需要表达，而不必采用全剖视图时，可用局部剖视图，如图5-24所示。

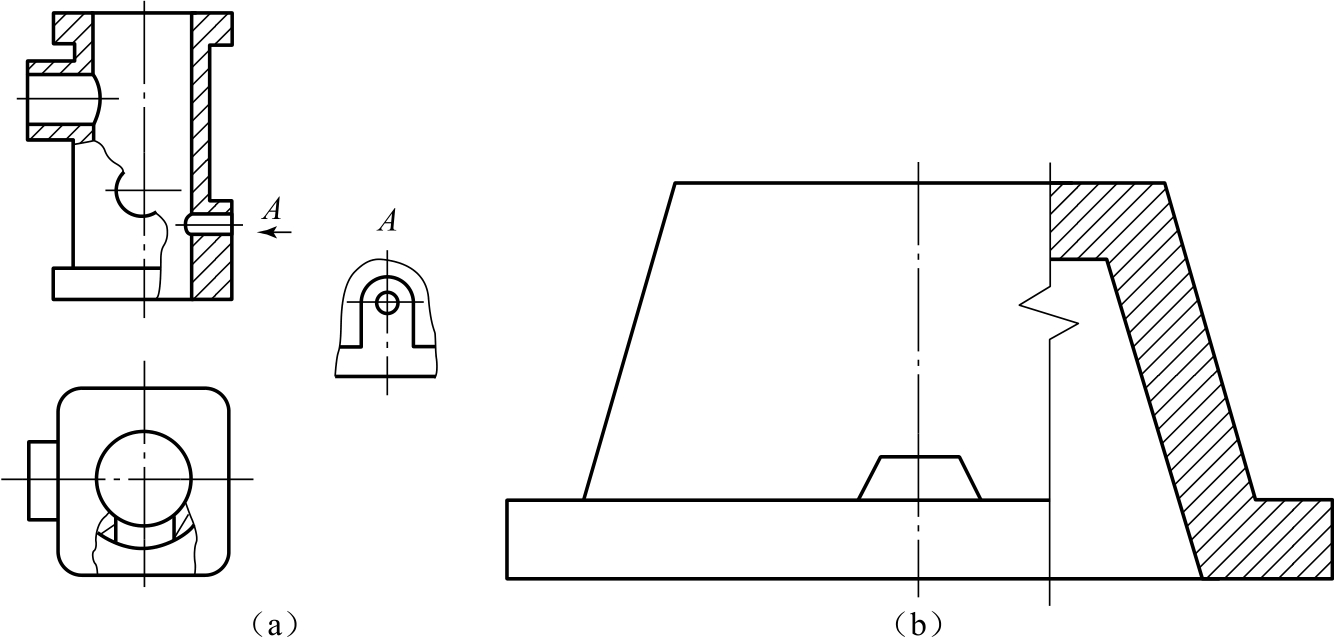

图5-24 局部剖视图（二）

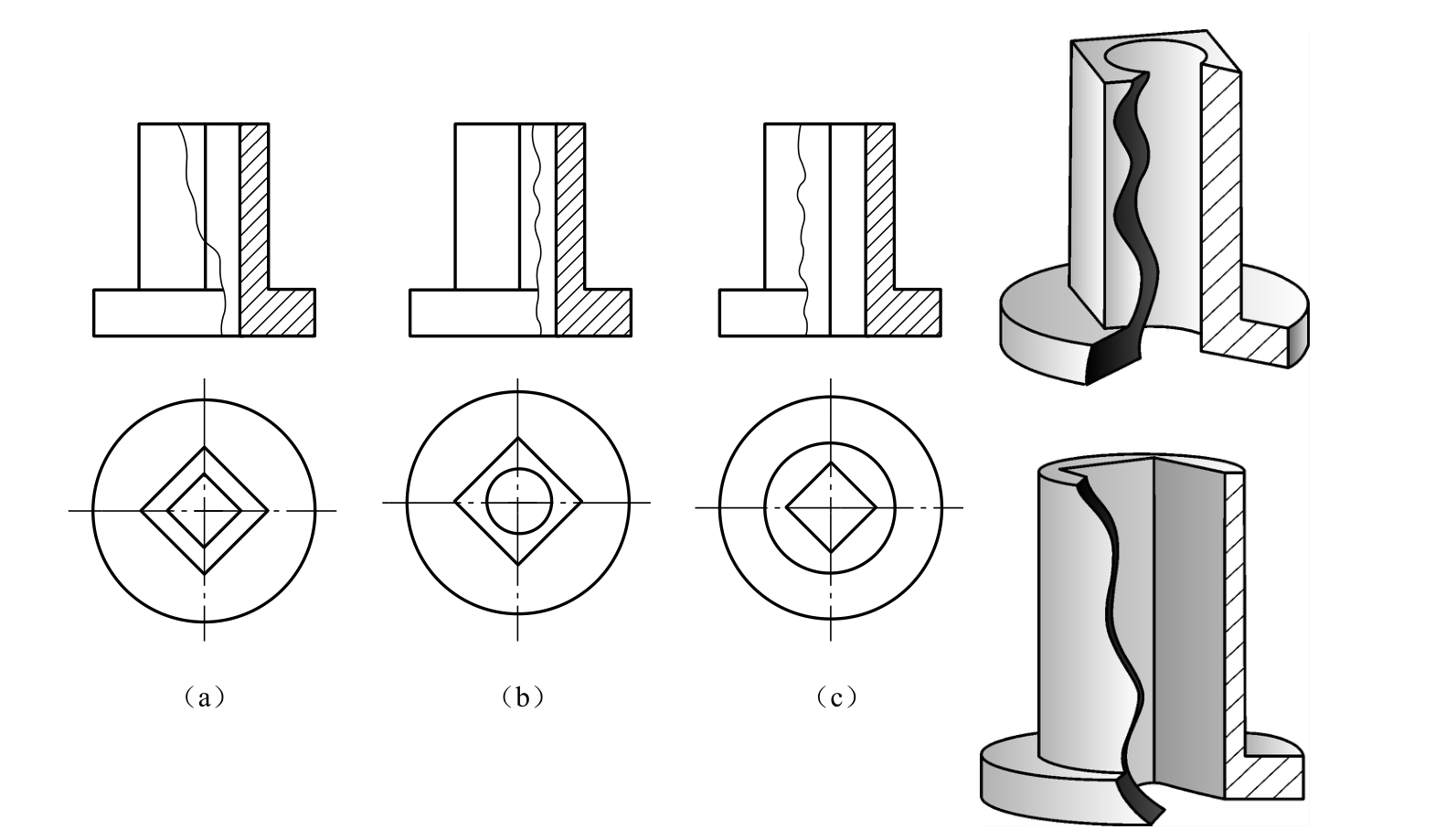

③当对称机件的轮廓线与中心线重合，不宜采用半剖视图时，如图5-25所示。

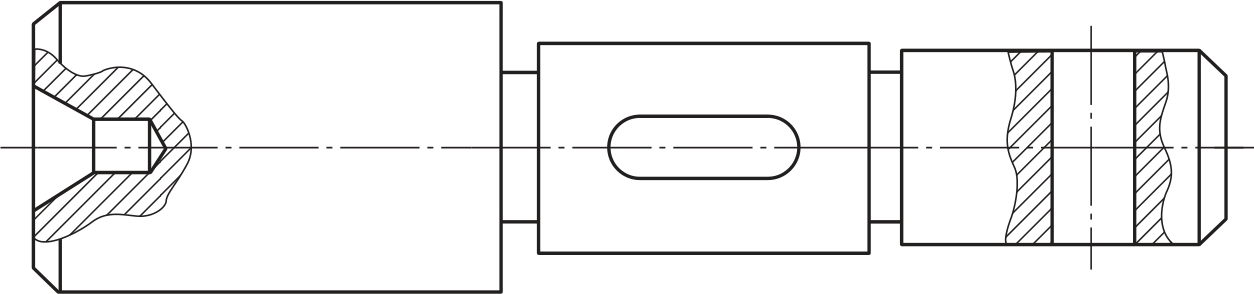

④当实心机件（如轴、杆等）上面的孔或槽等局部结构需要剖开表达时，如图5-26所示。
图5-25 局部剖视图（三）
图5-26 局部剖视图（四）
任务实施
支架局部剖视图的绘图方法与步骤见表5-8。
绘制局部剖视图

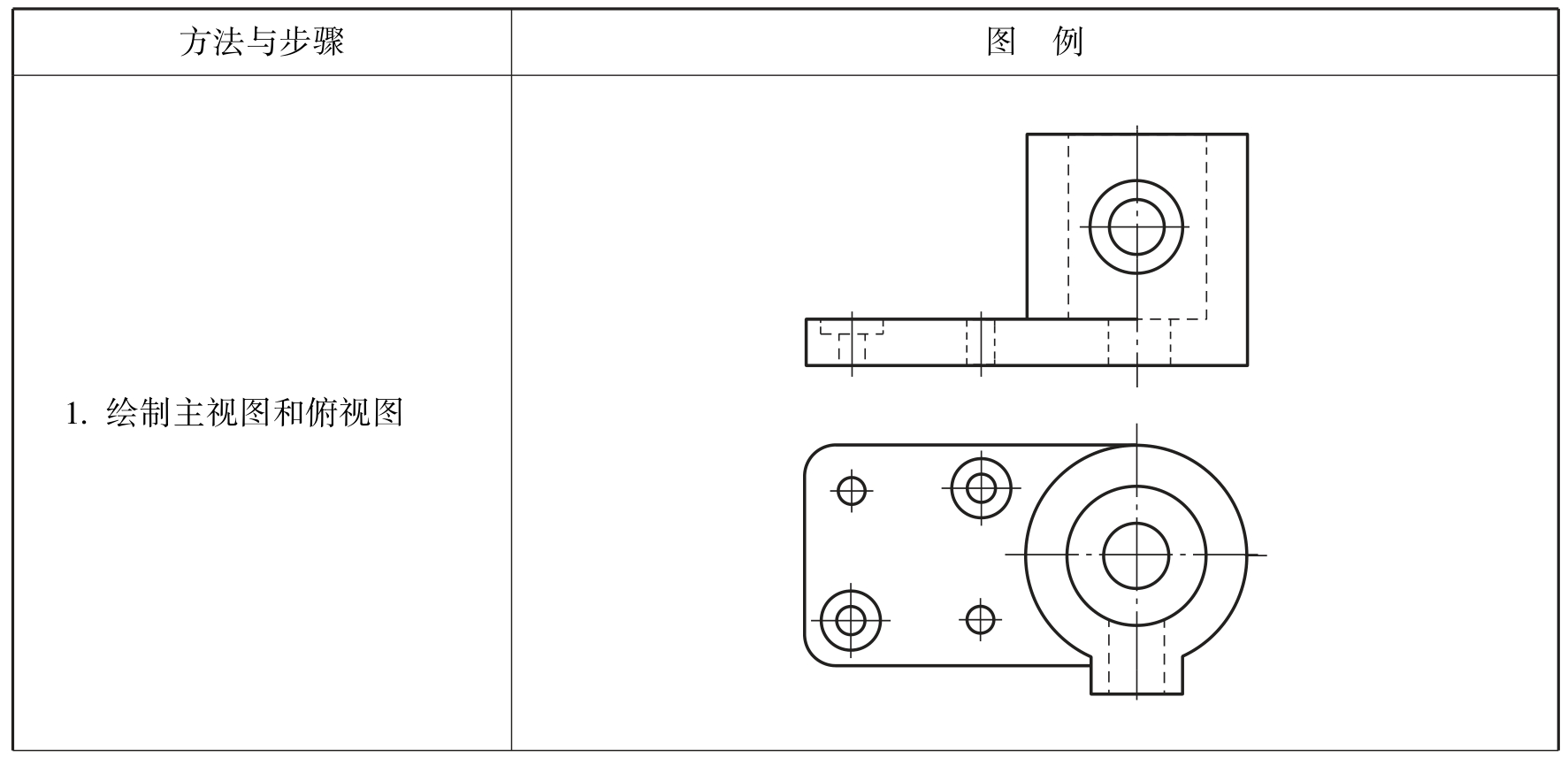

表5-8 支架局部剖视图的绘图方法与步骤
续表
