三、染色设备

20世纪末，汽巴公司和德国纺织研究院合作开发超临界二氧化碳流体染色新技术，并生产出这种技术所需的整套设备。目前，国内外已研制有数台超临界二氧化碳流体染色的小型和中试设备。

图5-1为超临界二氧化碳染色机工作原理图。染色时，将被染物卷绕在染色经轴上，装在染釜内，将染料放置在染缸的底部，然后将染缸密封。通入二氧化碳清洗几次后，在一定压力下将体系加热到染色温度，温度恒定时，染缸加压到工作压力，然后在恒定温度和压力条件下染色。在染色过程中，二氧化碳不断地流动通过染釜，染色完毕后，将高压釜降为常压，二氧化碳变为气体，通入大气或循环使用。取出干燥的染色布样。

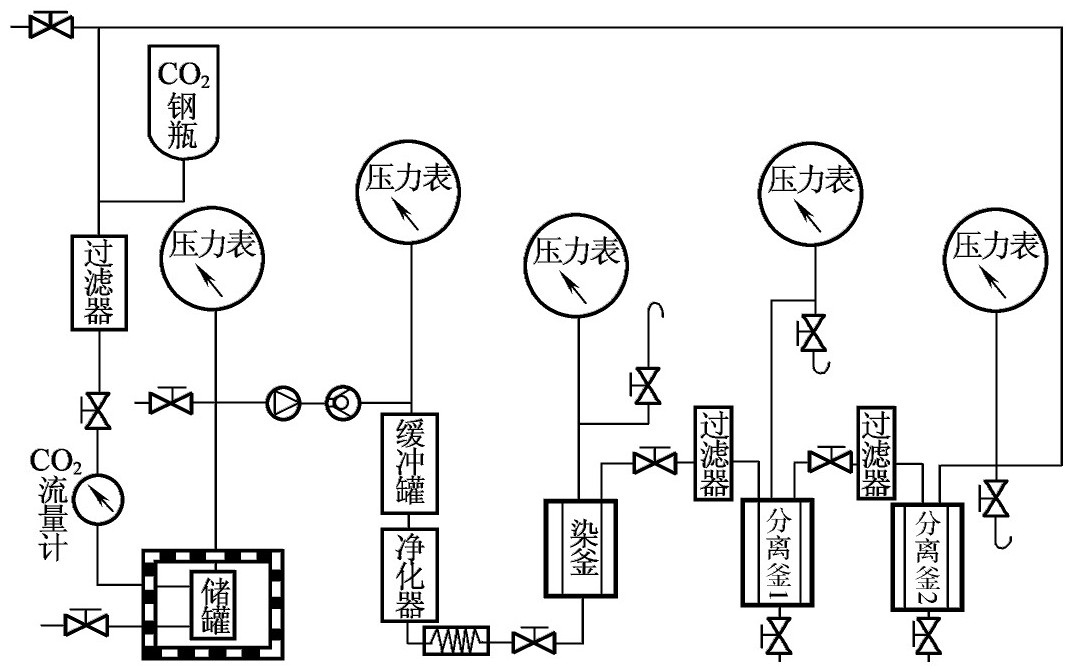

图5-1　超临界二氧化碳设备示意图
