站位2

站位2

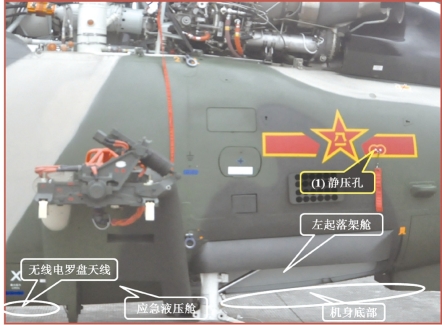

站位2：机身左侧

（1）静压孔：感受空气静压传给全静压系统和大气数据计算器。

检查要点：外观、畅通性。

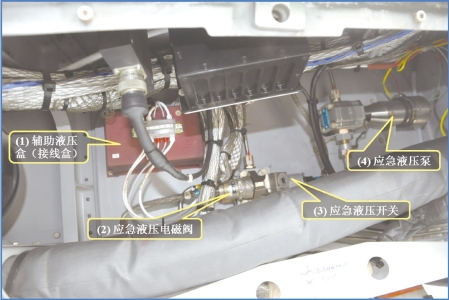

应急液压舱

（1）辅助液压盒（接线盒）（19G）：辅助液压系统接线盒。

检查要点：外观、安装、插头、电缆。

（2）应急液压电磁阀YDK-12（26G）：通电时打开应急液压系统管路。

检查要点：外观、安装、插头、电缆、渗漏。

（3）应急液压开关YCG-3（23G）：当应急液压力超过95bar时，灯亮，表示应急系统工作。

检查要点：外观、安装、插头、电缆、渗漏。

（4）应急液压泵YCB-0.25（21G）：在主液压系统出现故障的情况下，向主系统和辅助系统提供液压能源。

检查要点：外观、安装、插头、电缆、渗漏。

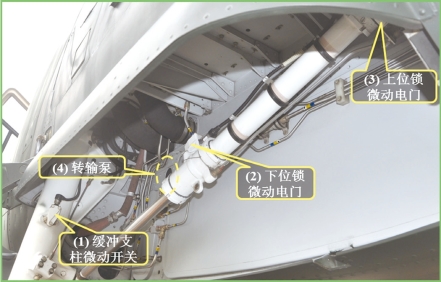

左起落架舱

（1）缓冲支柱微动开关（9G）：感受起落架离地信号，防止缓冲支柱未完全伸长（离地）时，起落架收起。

检查要点：外观、安装、插头、电缆。

（2）下位锁微动电门（13G）：当起落架完全放下时，断开液压电磁活门电路，同时接通收起预备电路。

检查要点：外观、安装、插头、电缆。

（3）上位锁微动电门（11G）：当起落架完全收起时，断开液压电磁活门电路，同时接通放下预备电路。

检查要点：外观、安装、插头、电缆。

（4）转输泵RXB-4（20Q）：将燃油从一个油箱组转输到另一个油箱组。

检查要点：外观、安装、插头、电缆、渗漏。

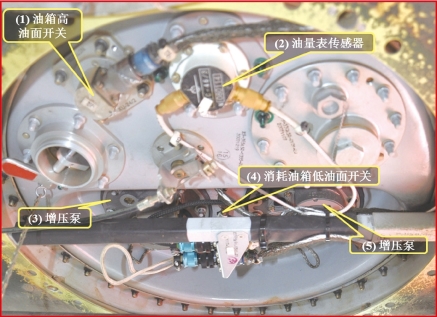

机身底部（左）（右侧与左侧相同，但没有高油面开关）

（1）油箱高油面开关XU-24（9Q）：在燃油转输期间，当相应的燃油箱转输满油时，高油面开关电路接通并且相应的“高油面（HI.LEV）”指示灯燃亮。

检查要点：外观、安装、插头、电缆、渗漏。

（2）油量表传感器GUC-46/3（5Q）：是电容式油量测量系统部件，提供有关油箱内贮存的油量数据。

检查要点：外观、安装、插头、电缆、渗漏。

（3）（5）增压泵RLB-12（7Q、69Q）：提高燃油管路压力。

检查要点：外观、安装、插头、电缆、渗漏。

（4）消耗油箱低油面开关XU-24/3（11Q）：当消耗油箱的燃油低于18L时，接通电路，在3Q控制板上消耗油箱低油面“FUEL.Q”警告灯燃亮。在信号板7α相应的“FUEL.Q”警告灯燃亮。操纵警告系统逻辑电路11α，至此在仪表板上“主警告（ALARM）”灯闪亮。

检查要点：外观、安装、插头、电缆、渗漏。
