站位3

站位3

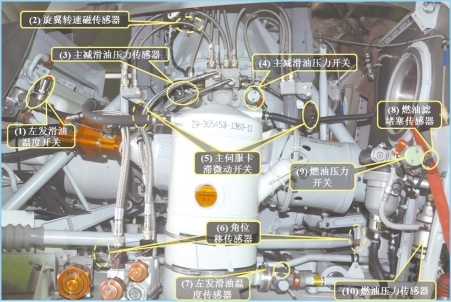

站位3：主减速器左侧

（1）左发滑油温度开关TW-9（47E）：感受左发动机滑油温度，130℃时告警灯亮。

检查要点：外观、安装、插头、电缆、渗漏。

（2）旋翼转速磁传感器GCZ-3（832E）：感受翼转速信号，传给音响报警信号器及7α板信号灯。低音报警是85Hz～172.5Hz（旋翼转速为170r/min～345r/min）；高音报警是190Hz（旋翼转速为大于380r/min）。

检查要点：外观、安装、插头、电缆。

（3）主减滑油压力传感器CY-YZ-0101-0.3（17E）：用来测量主减速器润滑系统的滑油压力。与发参采集器相连。

检查要点：外观、安装、插头、电缆、渗漏。

（4）主减滑油压力开关（16E）：当滑油压力降到0.08MPa时引起警告灯燃亮。

检查要点：外观、安装、插头、电缆。

（5）主伺服卡滞微动开关：转阀故障告警装置，通过一个“助力器卡滞”警告灯给驾驶员告警信号。

检查要点：外观、安装、插头、电缆。

（6）角位移传感器：感受操纵系统位置信号，传给飞行参数系统。加装设备无电气符号。

检查要点：外观、安装、电缆。

（7）左发滑油温度传感器GWR-2A（21E）：感受左发动机滑油温度，转变成电信号传递到发动机参数采集显示系统进行处理并显示。

检查要点：外观、安装、插头、电缆、渗漏。

（8）燃油滤堵塞传感器（18Q）：压力差140±20mbar时，3Q板上的“油滤（FILT）”堵塞指示灯燃亮。信号板7α上的“燃油（FUEL）”指示灯燃亮。

检查要点：外观、安装、插头、电缆、渗漏。

（9）燃油压力开关（14Q）：感受低压泵出口压力，当低于0.2bar时，给座舱低压指示。7α上的“燃油（FUEL）”灯燃亮。3Q板上的“燃油压力（FUEL.P）”灯燃亮。

检查要点：外观、安装、插头、电缆、渗漏。

（10）燃油压力传感器CY-YZ-0101-0.2（17Q）：传感器的阻值是根据燃油压力变化而发出相应电压信号，经过发参采集器处理后，送到发参显示器显示。测量范围（0～0.2）MPa。

检查要点：外观、安装、插头、电缆、渗漏。
