站位9

站位9

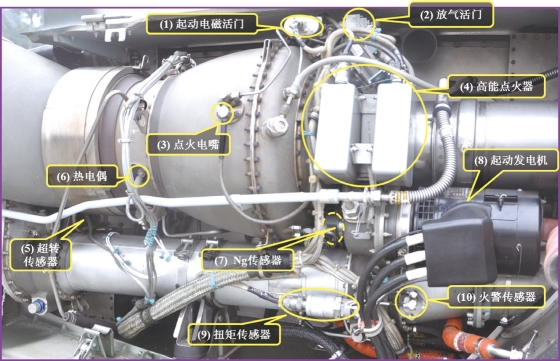

站位9：发动机右侧（右发动机舱）

（1）起动电磁活门RDK-16：喷油电磁活门，起动初期向燃烧室提供燃油。当燃油压力达到0.24MPa（2.4bar）时，停油喷气。

检查要点：外观、安装、插头、电缆、渗漏。

（2）放气活门ZQK-2：在发动机起动时，控制（气动控制）放气活门打开（P2/P0小于一定值时），调节供气量防止喘振，在90%～100% Ng（P2/P0大于一定值时）之间关闭。

检查要点：外观、安装、插头、电缆、渗漏。

（3）点火电嘴BDH-15：半导体电嘴，起动期间点燃燃烧室混合气体。

检查要点：外观、安装、插头、电缆。

（4）高能点火器DHZ-20B：电容式，将低压直流电变换成高压脉冲电（2 000V），供点火电嘴产生火花。

检查要点：外观、安装、插头、电缆。

（5）超转传感器GZ-18：起动时，Nf达到约24%时“超转（O/SPEED）”指示灯熄灭，监测系统工作。Nf超过123.1%+2.5%时，传感器感受超转，安全电磁阀使发动机停车。正常停车引起“超转（O/SPEED）”指示灯再次燃亮。如果灯熄灭，必须按下超转探测盒上的复位按钮，使指示灯燃亮。

检查要点：外观、安装、插头、电缆。

（6）热电偶GR-14：检测发动机排气口处的排气温度，并将检测到的信息传递到发动机参数采集显示系统进行处理并显示。

检查要点：外观、安装、插头、电缆。

（7）Ng传感器GZ-17：检测发动机燃气涡轮转速，发送给发参采集器，用于监控发动机状态。

检查要点：外观、安装、插头、电缆。

（8）起动发电机QF-4.8：起动时，作为电动机带动发动机转动，起动完毕后作为发电机供机上直流电源。

检查要点：外观、安装、插头、电缆。

（9）扭矩传感器GY-20：检测发动机输出功率。

检查要点：外观、安装、插头、电缆、渗漏。

（10）火警传感器JUI-18：感受发动机火警信号，临界值为200℃。

检查要点：外观、安装、电缆。
