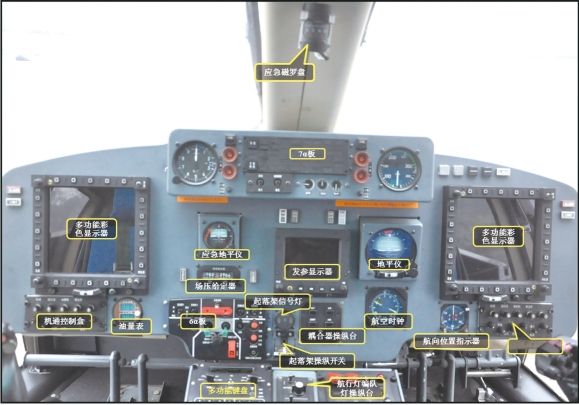

站位10：驾驶舱——仪表板

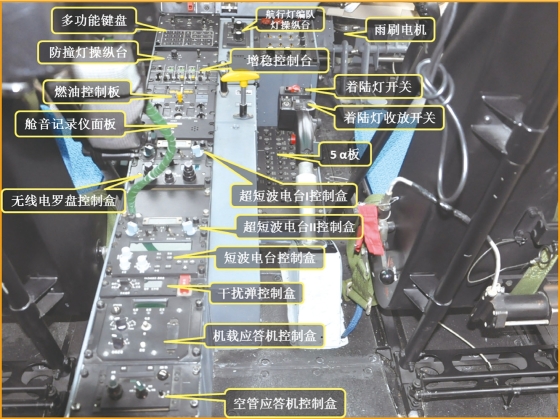

操纵台

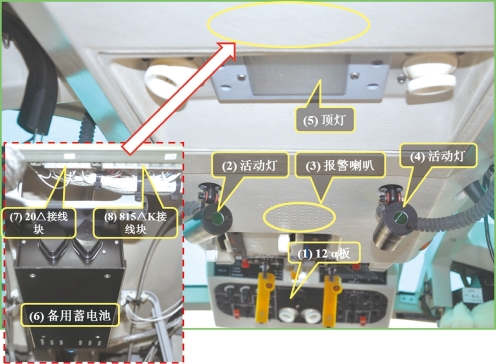

驾驶舱顶棚

（1）12α板：电气控制板。

检查要点：外观、安装。

（2）（4）活动灯ZCD-16（19L、30L）：读图和局部照明。

检查要点：外观、安装、插头、电缆。

（3）报警喇叭（20E）：用两种音响对机组成员进行报警，高音调信号用于旋翼超速警报，低音调信号用于旋翼低速警报。低音调报警是旋翼转速为170r/min～345r/min；高音调报警是旋翼转速为大于380r/min。

检查要点：外观、安装、插头、电缆。

（5）顶灯DD-7A（22L）：座舱环境照明。

检查要点：外观、安装、插头、电缆。

（6）备用蓄电池CH-130（124L）：用于直升机事故时，顶灯和指令灯的应急照明电源。

检查要点：外观、安装、插头、电缆。

（7）20Δ接线块、（8）815ΔK接线块：通信系统、照明系统、主减滑油、发动机监测、发动机起动系统接线。

检查要点：外观、安装、电缆。

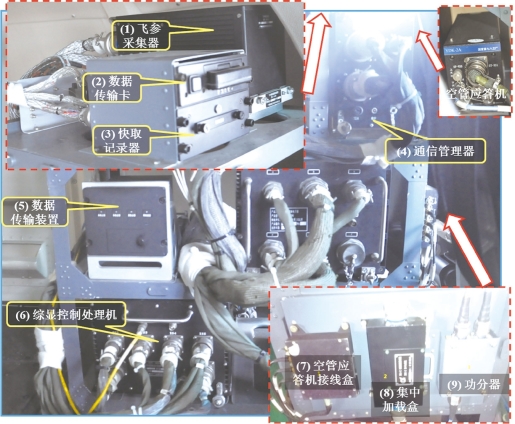

座舱设备架

（1）飞参采集器：用于采集处理飞行参数系统的数据。

检查要点：外观、安装、插头、电缆。

（2）数据传输卡：用来存储向系统装订的战术数据及其他参数，具有应急毁钥能力。

检查要点：外观、安装、插头、电缆。

（3）快取记录器：能够与防毁记录器一起记录部分飞参数据，用于快速卸载飞参数据。

检查要点：外观、安装、插头、电缆。

（4）通信管理器CH-130（124L）：载机平台数据链控制与管理、消息处理的核心。与航电系统和超短波电台、短波电台共同实现载机平台的数据链系统的功能。

检查要点：外观、安装、插头、电缆。

（5）数据传输装置：用来向系统装订战术数据及其他参数。可加载航路点、航线计划、外挂武器种类、数量、直升机起飞时重量等信息。

检查要点：外观、安装、插头、电缆。

（6）综显控制处理机XKG-9B（7U）：DCP，是综合显示控制系统的核心部件。它接受各有关任务设备输出的数据或信号，进行综合处理，从而在多功能彩色显示器上显示有关飞行参数和攻击画面。

检查要点：外观、安装、插头、电缆。

（7）空管应答机接线盒：接线盒。

检查要点：外观、安装、插头、电缆。

（8）集中加载盒（101R）：用于CMU数据记录和视频记录，同时还实现4个串口和2个USB口接口物理连接。

检查要点：外观、安装、插头、电缆。

（9）功分器：将应答机主机的信号分配给前后天线。

检查要点：外观、安装、插头、电缆。
