瞬变电磁法

在瞬变电磁（TEM）法中，常用的剖面测量装置如图4-17所示。根据发、收排列的不同，它又分为同点、偶极和大回线源三种。同点装置中的重叠回线是发送回线（Tx）与接收回线（Rx）相重合敷设的装置；由于TEM法的供电和测量在时间上是相分开的，因此Tx与Rx可以共用一个回线，称之为共圈回线。同点装置是频率域方法无法实现的装置，它与地质探测对象有最佳的耦合，是勘查金属矿产常用的装置。偶极装置与频率域水平线圈法相类似，Tx与Rx要求保持固定的发、收距r，沿测线逐点移动观测dB/dt值。大回线源装置的Tx采用边长达数百米的矩形回线，Rx采用小型线圈（探头），沿垂直于Tx长边的测线逐点观测磁场三个分量的dB/dt值。后两种装置是频率域电磁法中常用的装置，只要两域方法所使用的装置相同，则其异常剖面曲线形态便是相同的。所以这里主要讨论同点装置激励下的剖面异常特征。

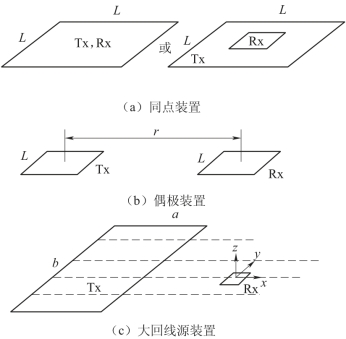

图4-17　TEM剖面测量装置
