覆盖层对瞬变电磁剖面异常的影响

众所周知，有限导电体在晚期是按指数规律衰减的，在时间常数较大的情况下，其衰减速度可能比导电覆盖层上的响应衰减速度要慢。因此，当良导电矿体与覆盖层组合在一起时，在晚期有可能得到以矿体响应为主的信息。但是，在早期，由于发、收回线与覆盖层之间的耦合比与矿体的耦合要强得多，所观测到的信号将主要反映覆盖层的响应。由图4-22可以明显看出这种规律，在早期，曲线1（组合）与曲线3（纯覆盖）相重合，主要是反映覆盖层；在晚期，曲线1（组合）与曲线2（单纯矿）逐渐趋于相平行或相近，主要是反映矿体，尽管背景被抬高，但矿体响应的主要特征被保留下来（τ值与无覆盖时相同），区别在于进入晚期的时间被推迟。从全覆盖条件下水平圆柱体异常剖面曲线（图4-23）也可以明显地看到，早期曲线几乎为一直线，幅值也较高；随着测道的增加，异常曲线形态逐渐接近于深部矿体单独存在时异常曲线的形态（图4-18），但直至16道（15.8ms）异常幅值要比矿体单独存在时高10倍左右，异常的清晰度变差。

导电覆盖层条件下，影响对矿体探测能力的因素很多，如矿体埋深、板状矿体的纵向电导、覆盖层的纵向电导、取样时间及回线边长等。因此在对异常作解释时，应对这些因素进行综合考虑。

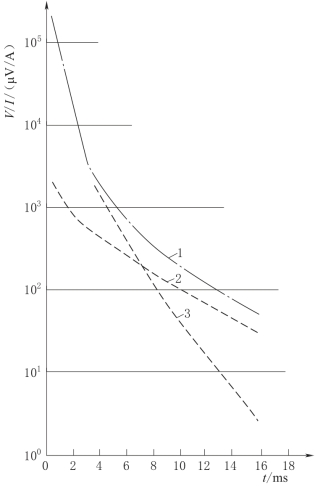

图4-22　导电覆盖层对板状体异常时间谱的影响

1—覆盖层与矿体相结合；2—矿体：铝板尺寸为34cm×31cm×0.54cm，h=4cm，α=45°；3—覆盖层：厚度为0.05cm的薄铝板，重叠回线边长为10cm

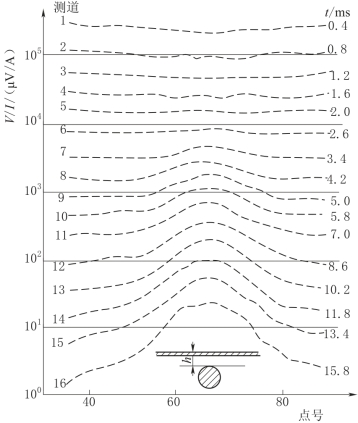

图4-23　全覆盖下水平圆柱体异常剖面曲线

（矿体模型：直径为8cm的水平钢柱；长41.7cm；h=5cm；覆盖层为0.05cm厚铝板；重叠回线边长为10cm）
