4.12　停车场管理软件系统及多停车场管理的云端管理系统

4.12　停车场管理软件系统及多停车场管理的云端管理系统

停车场管理软件系统是应用AGV停车技术的智能停车场管理系统的核心与“大脑”，所有的信息收发、控制指令的发出都是由其完成的。它的主要架构如图4-9所示，主要由应用与设备接口模块、功能模块、人机交互界面三大部分组成，对各种信息和指令进行处理，并实现人机交互界面，实现指令发出、工作流程发起以及信息的查询等功能；同时还可以实现自动根据信息和指令完成出入口闸机、入口信息屏、车位子系统、通信子系统等设备的控制与故障诊断，监控视频记录存储与查询管理，停取车任务接收与AGV调度指派，多AGV路径规划与冲突处理，停车费用核计与收取，以及缴费记录管理等功能。人机交互界面一般用于用户注册与登录权限设置、系统设置、设备监测与故障诊断记录查询、视频监控点播、记录与事件查询、应急服务流程管理、统计报表生成等。功能模块主要用于客户信息管理、停取车任务收发及记录管理、AGV调度与路径规划、AGV实时工作情况监控、停车费用核计收取、存取车视频点播、用户与权限管理等。

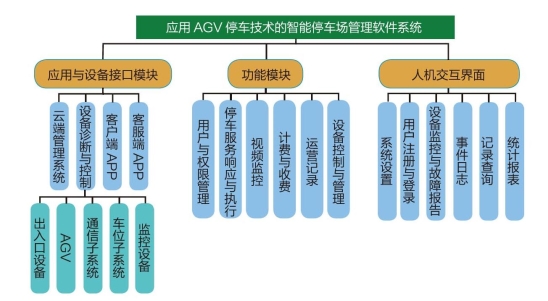

图4-9　应用AGV停车技术的智能停车场管理软件架构示意图

为了方便多个应用AGV停车技术的智能停车场的管理，可以在智能停车场管理系统之上，架设一个云管理系统。云管理系统方案架构如图4-10所示。

云管理系统一般不参与某个具体停车场的日常运营管理，它只收集客户端APP、客服端APP、停车场、商业伙伴、智慧城市管理系统的数据和记录，进行大数据分析，从而提出服务流程优化、AGV控制策略优化等管理与服务的优化方案，同时提供整个公司营运状态分析报表。它可以将各个停车场实时的车位信息传到智慧城市管理系统，也可以将商业合作伙伴的信息在客户端APP中广播等。

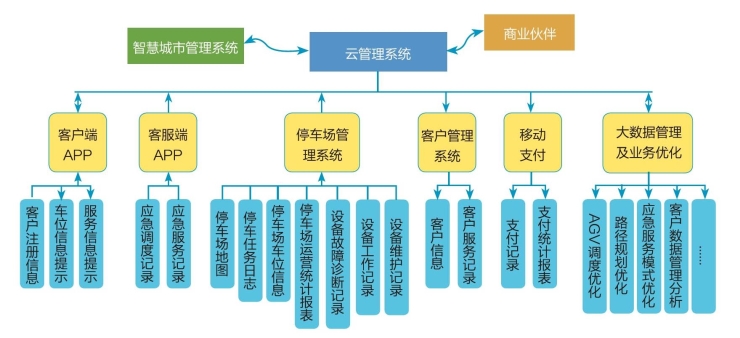

图4-10　云管理系统架构示意图
