本文中的转向架框架结构采用整体焊接技术，形成先进、安全、可靠的框架结构，使用低合金高强度钢板作为主要材料。在正常使用条件下，构架的使用寿命长达30年。
转向架框架结构（见图2）是支撑转向架各部件的基础。本文中的转向架框架采用对称长方形结构，在框架中间安装中心轴，在外侧各留有安装减振装置的孔位；同时，导向轮通过螺丝固定于转向架框架结构的前后两端。在转向架框架结构上还布置了限位止挡装置。

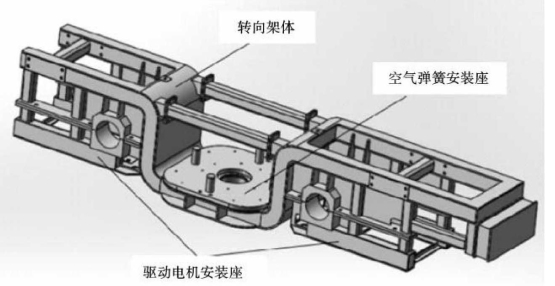

图2 转向架框架结构
