附录1 2012年全国职业院校技能大赛“水环境监测与治理技术”赛项（高职组）比赛任务书
场次：________________工位号：________________
选手须知
1．任务书共30页，如出现任务书缺页、字迹不清等问题，请及时向裁判示意，并进行任务书的更换。
2．参赛选手应在3小时内完成任务书规定内容；选手在竞赛过程中各系统生成的运行记录或程序文件必须存储到任务书指定的磁盘目录及文件夹下，未存储到指定位置的运行记录或程序文件均不予给分。特别注意部分任务在平台上或程序里已经完成，无须另行安装或编写。
3．选手提交的任务书用工位号、场次（请填写上午场或下午场）标识，不得写上姓名或与身份有关的信息，否则成绩无效。
4．请仔细阅读任务书要求，在规定位置填写答案。
5．比赛中如出现下列情况时另行扣分：
选手认定器件有故障可提出更换，器件经测定完好属误判时每次扣2分，器件确实损坏每更换一次补时5分钟。
比赛现场由于选手误操作，导致设备中的水溢出，则每次扣10分。
6．比赛过程中由于人为原因造成器件损坏，这种情况器件不予更换。
7．选手操作过程中应根据自身能力实际情况合理安排时间，无须根据任务书中的任务顺序进行操作。
任务检索
任务1．MSBR系统管路及相关附件的安装连接
任务2．曝气系统管路及相关附件的安装连接
任务3．污水处理设备的电路连接
任务4．在线监测仪表的标定、报警参数设定及传感器安装
任务5．MSBR系统的调试
附录检索
附录1：PLC端口定义表
附录2：仪表与传感器电气接线图
附录3：在线监测仪表标定记录表
附录4：在线式DO仪使用说明书
附录5：在线式pH仪使用说明书
附录6：MSBR污水处理工艺流程连接图
任务书正文
在“THEMJZ唱1型水环境监测与治理技术综合实训平台”平台上，参赛选手根据任务书要求，从提供的器件中选择相应的管件、管材和器件，完成MSBR系统的连接、安装与调试。

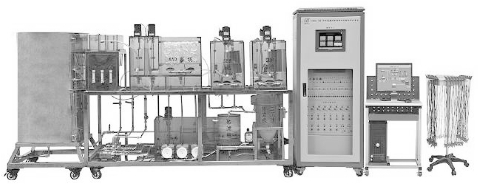

附图1 水环境监测与治理技术综合实训平台
任务1 MSBR系统管路及相关附件的安装连接
1．完成MSBR系统部件的安装
（1）完成进水流量计和闸阀的安装，要求安装在提升泵出水口处，且与平台上其他两个管道式流量计处于同一水平位置，横平竖直，不倾斜。
功能要求：流量计刻度尺朝向与平台上其他两个管道式流量计刻度尺的朝向一致，闸阀手柄朝向与平台上其他两个手柄的朝向一致，且流量计刻度与闸阀手柄要在同一条垂直线上。
（2）完成SBR1池、SBR2池进水阀的安装，要求水平安装在SBR1池和SBR2池进水口处，安装牢固且水流方向要正确。
功能要求：进水电磁阀安装要求水平，要与平台底部不锈钢方管平行。
（3）完成提升泵出水口立式止回阀的安装，要求竖直安装在平台上的提升泵出水口处，安装牢固且水流方向要正确。
功能要求：止向阀安装位置以阀上的箭头标识位于正右方向为准（从框架正面看，止回阀上的箭头标识位于止回阀的右边）。
（4）根据大赛提供的组合型填料原料、细管和白绳子，通过卷尺和剪刀裁剪成相应的长度，每串填料悬挂4片，然后笔直均匀地固定在AAO系统好氧池的相应支架上。
功能要求：填料悬挂要笔直，每串填料圆环与圆环之间、圆环与上下支架之间间距要相等，共悬挂4串，所悬挂的填料位于好氧池中心部位上下支架之间。
2．完成MSBR系统管路的安装连接
参照污水处理构筑物示意图，选择适当的接口，完成MSBR污水处理工艺流程图的接口编号的连接，然后再根据所填写的接口编号顺序完成平台上MSBR系统管路的连接。要求如下：
（1）使用不锈钢复合管完成提升泵出水口至进水管道式流量计之间管路的加工和安装。
功能要求：管道要求横平竖直不倾斜，管道要与平台底部不锈钢方管平行或垂直。
（2）完成进水管道式流量计至平流式沉砂池、AAO系统、SBR1池、SBR2池之间管路的加工和安装，管道连接使用PU管连接。
功能要求：水流不短流，管道不漏水，使用的PU管道材料最省。
任务2 曝气系统管路及相关附件的安装连接
1．完成曝气系统部件的安装
完成气体流量计2、气体流量计3及管路附件的安装，要求安装牢固且不倾斜。
功能要求：流量计安装方向要与平台上另一个气体流量计1平行，流量计进出口方向要正确，安装牢固不松动。
2．完成曝气系统管路的安装连接
（1）完成风机2、风机3出口与气体流量计2、气体流量计3进口之间的管路的加工和安装，管道连接使用不锈钢复合管连接。
功能要求：要求风机2（从框架正面看，从左往右风机分别为风机1、风机2、风机3）给SBR1池提供氧源，风机3给SBR2池提供氧源。管道走向要横平竖直，管道接口处不漏气，管道连接件要打紧。
（2）完成气体流量计2、3出口与SBR1及SBR2之间的管路的加工和安装，管路采用矱10PU和矱16PU气管连接。
功能要求：要求气体流量计2（从框架正面看，从左往右气体流量计分别为气体流量计1、气体流量计2、气体流量计3）用于调节风机2气量大小，气体流量计3用于调节风机3气量大小，且要求所用PU管道材料最省，管道接口处不漏气。
任务3 污水处理设备的电路连接
1．按照下列系统控制要求及PLC端口定义表完成系统中相关电路的连接，以达到任务书的控制要求，并补充完整PLC端口定义表。MSBR系统控制要求如下：
（1）SB1连接到PLC的I0．0点，功能：按下SB1点动按钮，SB1按钮灯亮即MSBR系统开始启动即自动运行。
（2）SB2连接到PLC的I0．1点，功能：按下SB2点动按钮，SB2按钮灯亮即MSBR系统程序停止继续运行，即提升泵和进水阀可以停止操作。
（3）SB3连接到PLC的I0．2点，功能：按下SB3点动按钮，SB3按钮灯亮即MSBR系统复位，即所有电气设备停止。
（4）SB4连接到PLC的I0．3点，功能：能通过SB4自锁按钮实现系统的手自动切换功能，按下SB4按钮，SB4按钮灯亮即表示MSBR系统进入自动运行状态，SB4按钮弹出和SB4按钮灯灭即表示MSBR系统进入手动调试状态（在触摸屏调试界面进行手动操作）。
2．导线颜色与插座颜色要求一致，并要求选取长度适中的导线进行连接（出现插座的颜色不同时，上下接线时以上边插座颜色为准，左右接线时以左边的颜色插座为准）。
3．参照仪表与传感器电气接线图完成DO、pH传感器与DO在线监测仪、pH在线监测仪的连接。
任务4 在线监测仪表的标定、报警参数设定及传感器安装
1．根据提供的标定溶液完成DO、pH传感器与仪表之间的标定工作。
（1）在线式DO仪（一）、在线式DO仪（三）的标定。
（2）pH仪的标定。
2．设置各仪表的上下限报警参数。
根据任务书提供的要求设置各仪表的上下限报警参数。
（1）将在线式DO仪（二）的高报警值High设为18mg／L，低报警值Low设为0mg／L，并确认保存。
（2）将在线式DO仪（四）的高报警值High设为10mg／L，低报警值Low设为0mg／L，并确认保存。
（3）将在线式pH仪的高报警点H设定为9，确认保存，低报警点L设定为6，确认保存。
3．参照接头编号，完成DO传感器与pH传感器的安装，要求pH传感器安装在接头编号3处，DO传感器分别安装在接头编号11、17、35、47处，要求务必使用生料带（3／4螺纹处）做好防水封闭工作，避免水进入DO（或pH）电极中。
任务5 MSBR系统的调试
1．将E：＼考试程序＼MSBR系统PLC程序下载至设备的PLC主机上，同时把本文件夹下的触摸屏工程下载到触摸屏上。对MSBR系统管路进行通水调试，提升泵进水流量计应调节在4L／min左右，内回流泵进水流量计应控制在1L／min左右，加药泵工作频率设置为80，工作时间设定为1h。
功能要求：管道系统应不渗不漏，MSBR系统调试以在自动控制程序下SBR2池开始滗水为调试结束，举手示意裁判，进行记录并签字。
2．完成任务调试后，请完整补充以下内容。
（1）MSBR系统自动运行中，当调节池的水位______ 调节池中浮球液位开关的上限位时，进水阀关；当调节池的水位______ 调节池中浮球液位开关的下限位时，提升泵关。
（2）MSBR系统自动运行中，当沉砂池的水位高于浮球液位开关沉砂池中的高限位时，______ 停止运行。
（3）MSBR系统自动运行中，当SBR1池中的水位到达SBR1池中浮球液位开关的上限位时，SBR1池______ 关，SBR1池______ 和______ 开始运行。
（4）假设在MSBR系统自动运行中，滗水器上的排空电磁阀由于某种原因一直处于常开状态，则SBR池在排水阶段会出现______ 现象（请选择填写排水完全、排水不完全或完全不排水）。
（5）观察系统调试运行过程中SBR池一个运行周期内是由______ 、______ 、______ 、______ 和______ 五个基本工序组成（请按先后顺序填写）。
