泵体设计实例及路径查找器

实例概述

本实例介绍了泵体的设计过程。通过对本例的学习，读者可以对拉伸、孔、螺纹和阵列等特征的应用有更为深入的理解。在创建特征的过程中，需要注意在特征定位过程中用到的技巧和某些注意事项。零件模型及相应的路径查找器如图10.1所示。

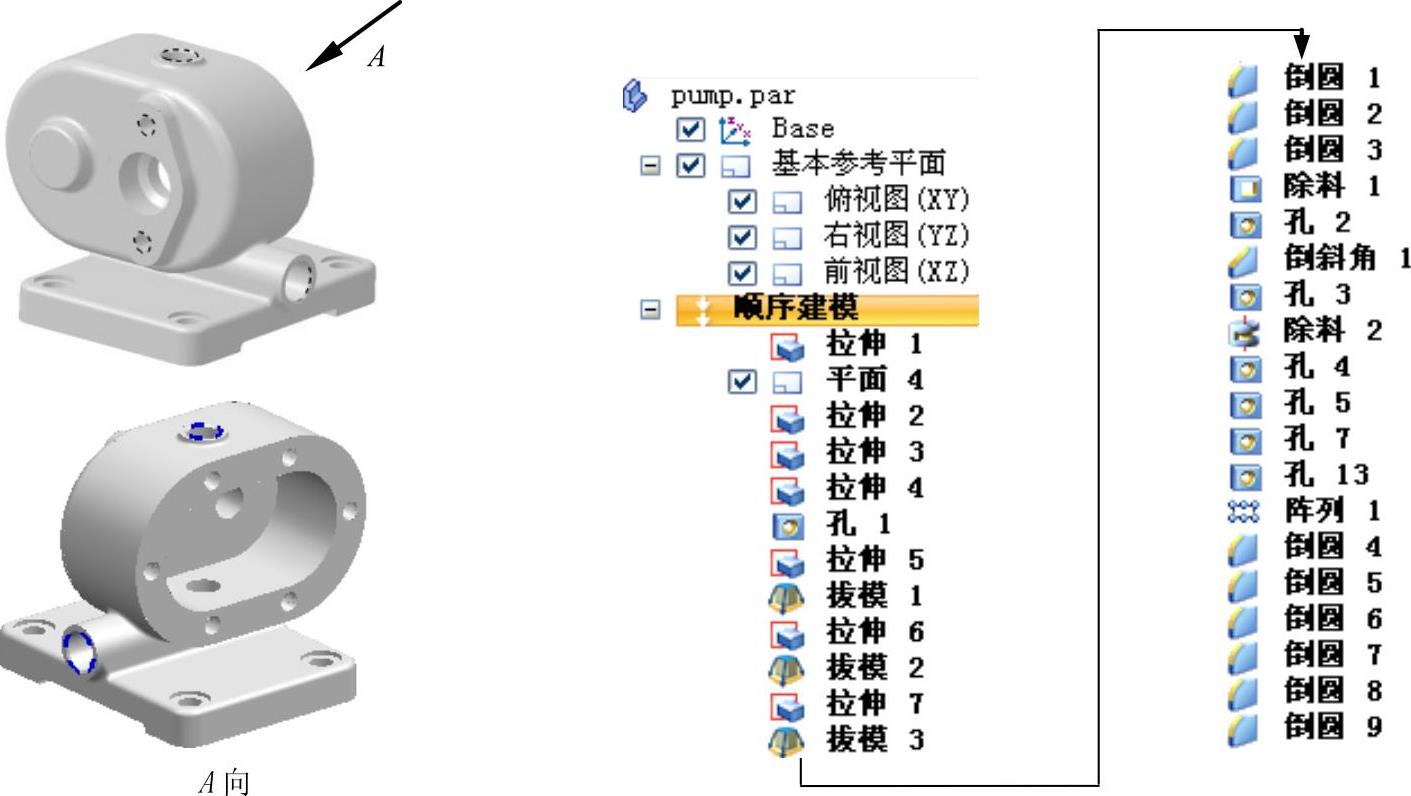

图10.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch10\reference\文件下的语音视频讲解文件pump-r01.exe。

Step1.打开文件D：\sest10.3\work\ch10\pump_ex.par。

Step2.创建图10.2所示的拉伸特征2。在区域中单击按钮，选取平面4作为草图平面，绘制图10.3所示的截面草图，在“拉伸”命令条中单击按钮，选择命令条中的“非对称延伸”按钮，在下拉列表中输入值10，并按Enter键，拉伸方向为X轴正方向，在图形区空白区域单击；在下拉列表中输入值48，并按Enter键，拉伸方向为X轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

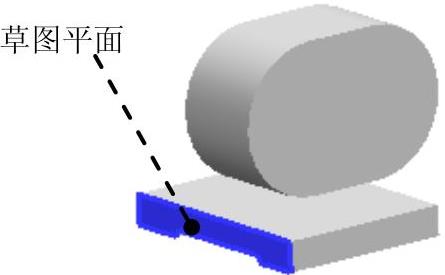

Step3.创建图10.4所示的拉伸特征3。在区域中单击按钮，选取图10.5所示的模型表面作为草图平面，绘制图10.7所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，选择命令条中的“起始/终止范围”按钮，选取10.6所示草图平面作为拉伸起始面，选取10.6所示模型表面作为拉伸终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

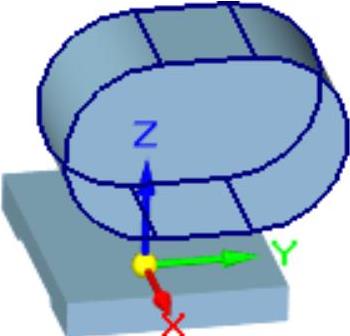

图10.2 拉伸特征2

图10.3 截面草图

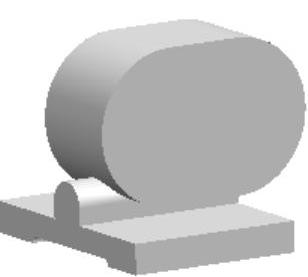

图10.4 拉伸特征3

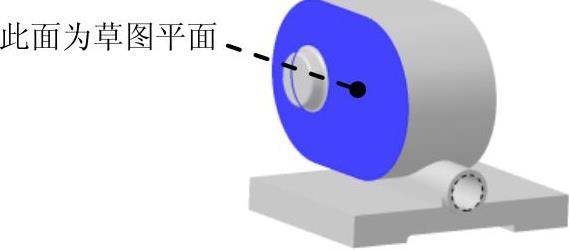

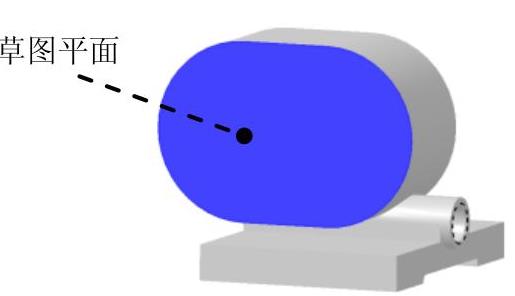

图10.5 定义草图平面

图10.6 拉伸终止面

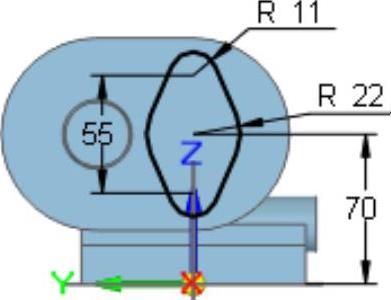

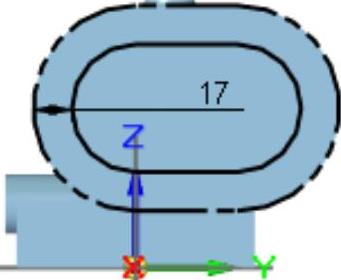

图10.7 截面草图

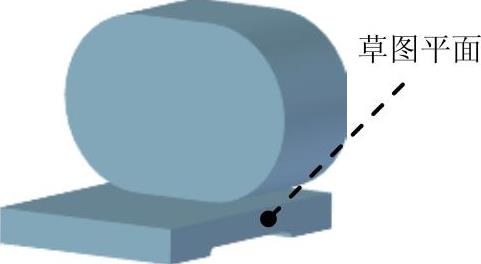

Step4.创建图10.8所示的拉伸特征4。在区域中单击按钮，选取图10.9所示的模型表面作为草图平面，绘制图10.10所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值5，并按Enter键，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征4的创建。

图10.8 拉伸特征4

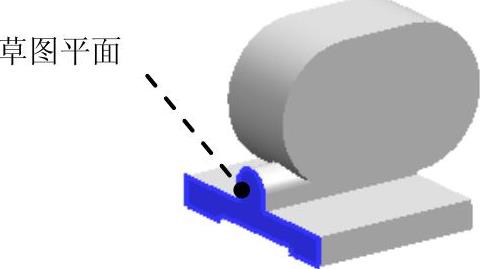

图10.9 定义草图平面

图10.10 截面草图

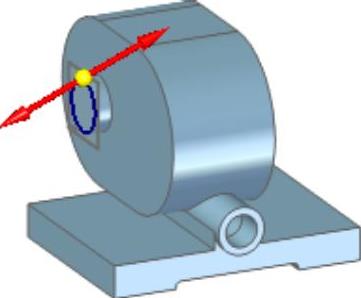

Step5.创建图10.11所示的孔特征1。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择20，在区域选择延伸类型为，在文本框中输入值96，选中复选框；孔深类型选择；单击按钮。完成孔参数的设置。

（2）定义孔的放置面。选取图10.12所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

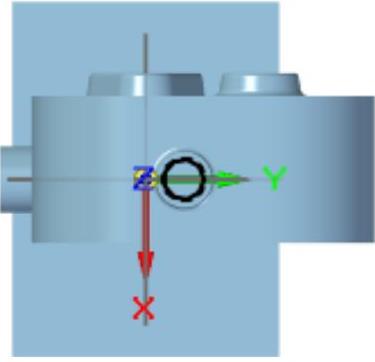

（3）编辑孔的定位。为孔添加图10.13所示的尺寸及几何约束，约束完成后，单击按钮，退出草图绘制环境。

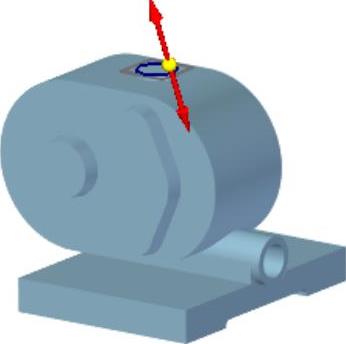

（4）调整孔的方向。移动鼠标调整孔的方向为Y轴正方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征1的创建。

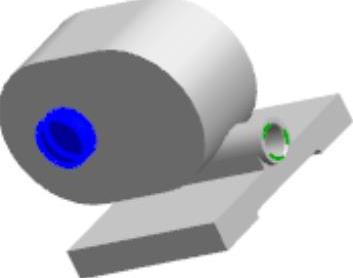

图10.11 孔特征1

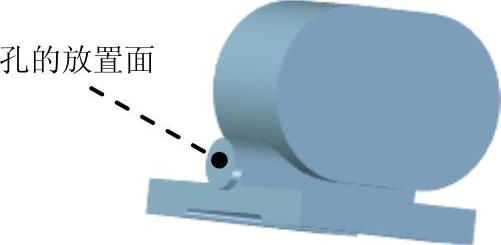

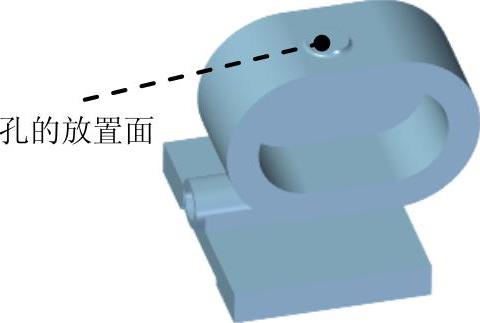

图10.12 孔的放置面

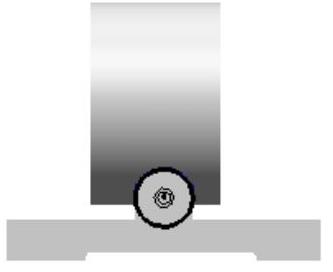

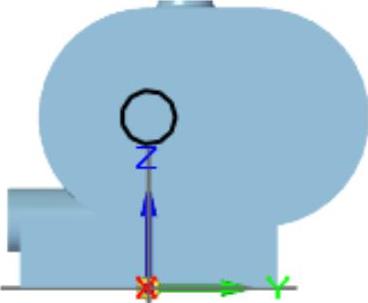

图10.13 定义孔位置

Step6.创建图10.14所示的拉伸特征5。在区域中单击按钮，选取图10.15所示的模型表面作为草图平面，绘制图10.16所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值9，并按Enter键，拉伸方向为X轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征5的创建。

图10.14 拉伸特征5

图10.15 定义草图平面

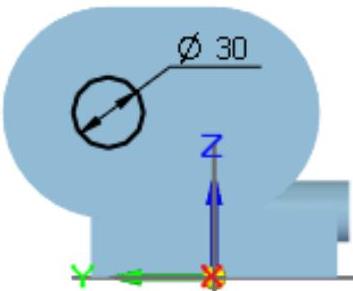

图10.16 截面草图

Step7.创建图10.17所示的拔模特征1。在区域中单击按钮，单击按钮，选择拔模类型为，单击按钮；选取图10.18所示的面1为拔模参考面，选取图10.18所示的面2为需要拔模的面。在“拔模”命令条的拔模角度区域的文本框中输入角度值8，单击鼠标右键。然后单击按钮。移动鼠标将拔模方向调整至图10.19所示的位置后单击，单击按钮，单击按钮，完成拔模特征1的创建。

图10.17 拔模特征1

图10.18 定义拔模面

图10.19 拔模方向

Step8.创建图10.20所示的拉伸特征6。在区域中单击按钮，选取图10.21所示的模型表面作为草图平面，绘制图10.22所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值9，并按Enter键，拉伸方向为X轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征6的创建。

图10.20 拉伸特征6

图10.21 定义草图平面

图10.22 截面草图

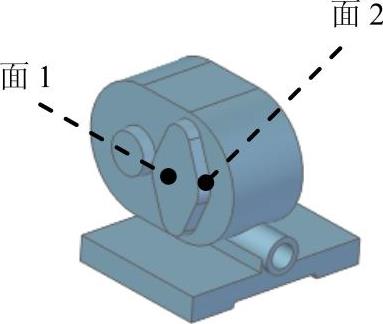

Step9.创建图10.23所示的拔模特征2。在区域中单击按钮，单击按钮，选择拔模类型为，单击按钮；选取图10.24所示的面1为拔模参考面，选取图10.24所示的面2为需要拔模的面。在“拔模”命令条的拔模角度区域的文本框中输入角度值8，单击鼠标右键。然后单击按钮。移动鼠标将拔模方向调整至图10.25所示的位置后单击，单击按钮，单击按钮，完成拔模特征2的创建。

图10.23 拔模特征2

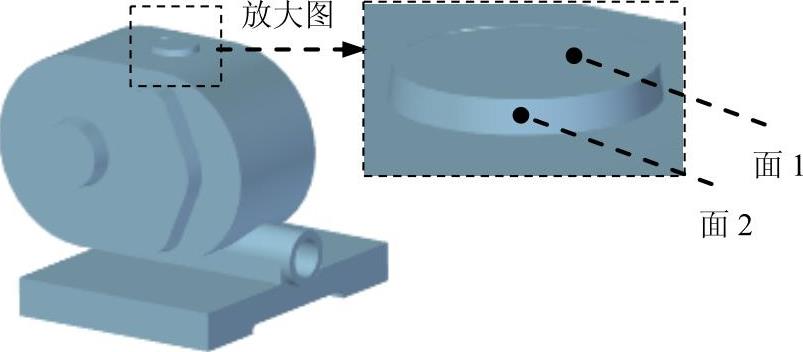

图10.24 定义拔模面

图10.25 拔模方向

Step10.创建图10.26所示的拉伸特征7。在区域中单击按钮，选取图10.27所示的模型表面作为草图平面，绘制图10.28所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，在下拉列表中输入值3，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征7的创建。

图10.26 拉伸特征7

图10.27 定义草图平面

图10.28 截面草图

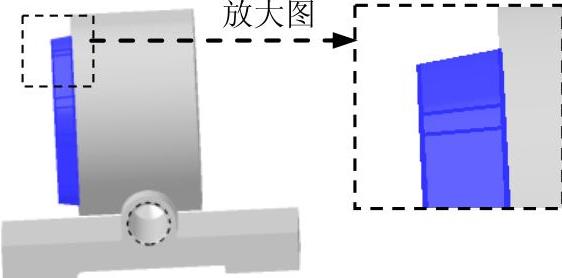

Step11.创建图10.29所示的拔模特征3。在区域中单击按钮，单击按钮，选择拔模类型为，单击按钮；选取图10.29所示的面1为拔模参考面，选取图10.29所示的面2为需要拔模的面。在“拔模”命令条的拔模角度区域的文本框中输入角度值为8，单击鼠标右键。然后单击按钮。移动鼠标将拔模方向调整至图10.30所示的位置后单击，单击按钮，单击按钮，完成拔模特征3的创建。

图10.29 拔模特征3

图10.30 拔模方向

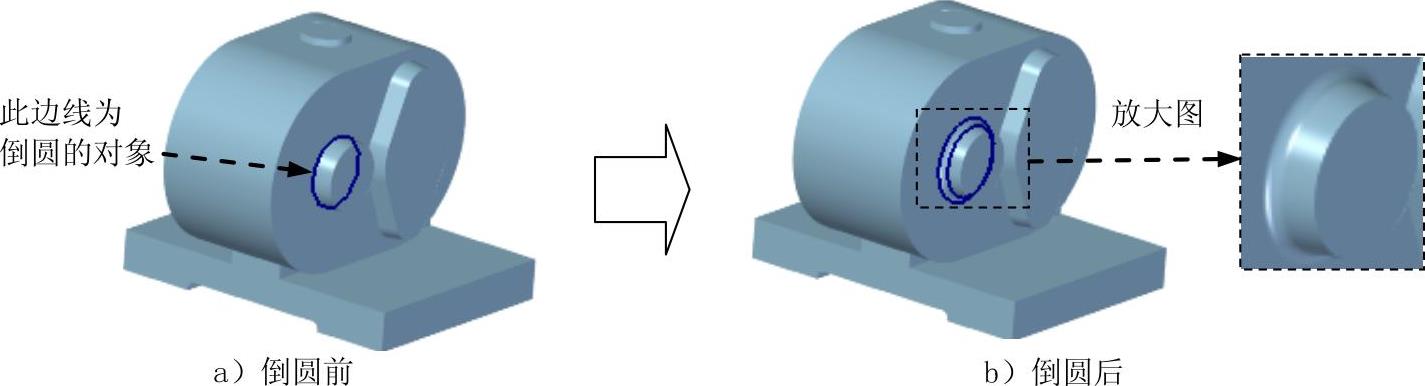

Step12.创建图10.31b所示的倒圆特征1。选取图10.31a所示的模型边线为倒圆的对象，倒圆半径值为3。

图10.31 倒圆特征1

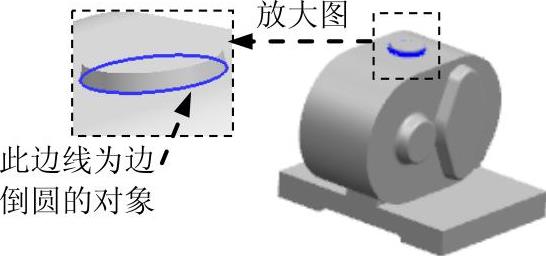

Step13.创建倒圆特征2。选取图10.32所示的边线为倒圆的对象，倒圆半径值为2。

Step14.创建倒圆特征3。选取图10.33所示的边线为倒圆的对象，倒圆半径值为2。

图10.32 倒圆特征2

图10.33 倒圆特征3

Step15.创建图10.34所示的除料特征1。在区域中单击按钮，选取图10.35所示的模型表面作为草图平面，绘制图10.36所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值43，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

图10.34 除料特征1(https://www.daowen.com)

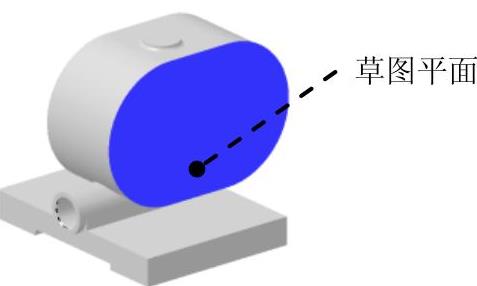

图10.35 定义草图平面

图10.36 截面草图

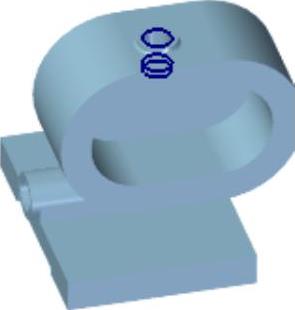

Step16.创建图10.37所示的孔特征2。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择16，在区域选择延伸类型为，在文本框中输入值20，单击按钮。完成孔参数的设置。

（2）定义孔的放置面。选取图10.38所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.39所示的尺寸及几何约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为Z轴负方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征2的创建。

图10.37 孔特征2

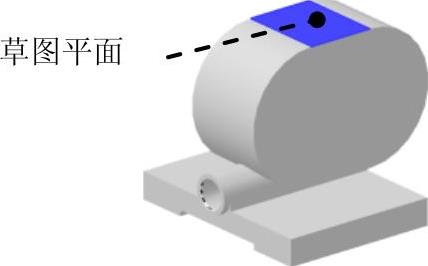

图10.38 定义草图平面

图10.39 定义孔位置

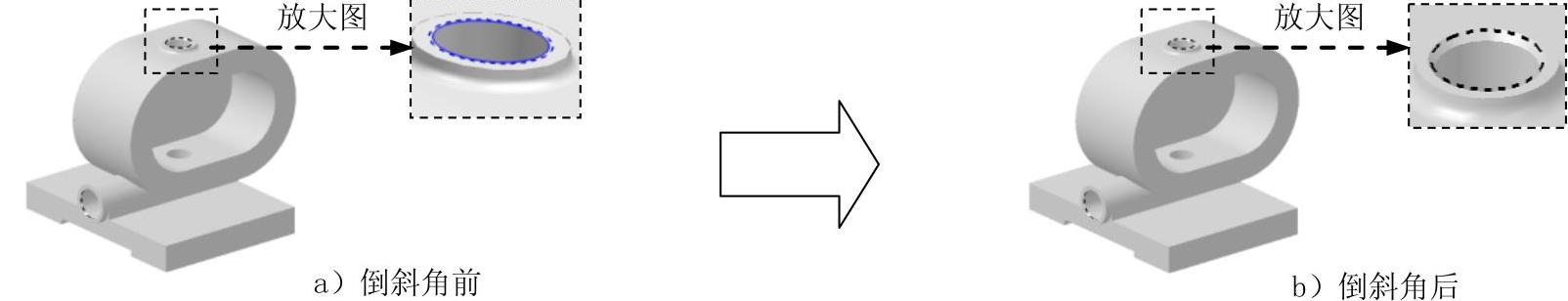

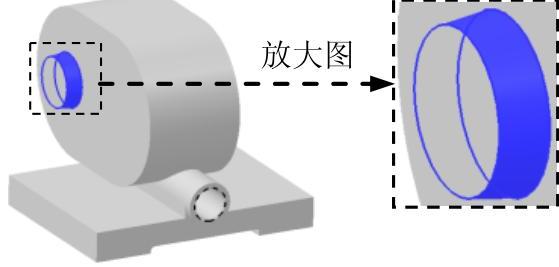

Step17.创建图10.40b所示的倒斜角特征1。选取图10.40a所示的模型边线为倒斜角的对象，倒斜角回切值为1。

图10.40 倒斜角特征1

Step18.创建图10.41所示的孔特征3。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值26，在区域选择延伸类型为，在文本框中输入值20，单击按钮。完成孔参数的设置。

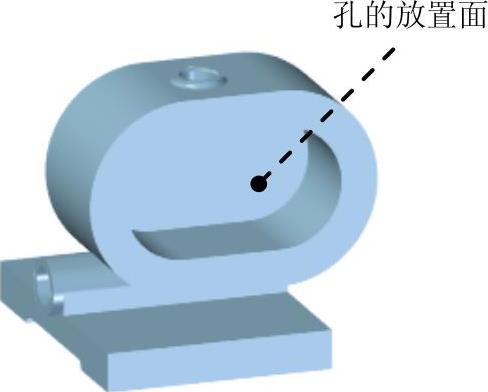

（2）定义孔的放置面。选取图10.42所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.43所示的同轴约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为X轴负方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征3的创建。

图10.41 孔特征3

图10.42 孔的放置面

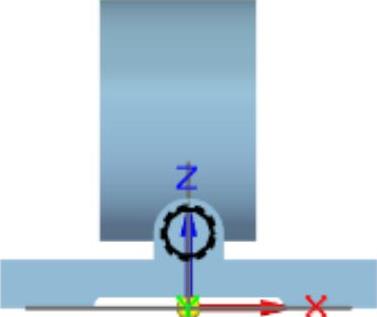

图10.43 定义孔约束

Step19.创建图10.44所示的旋转切削特征。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图10.45所示的截面草图；单击区域中的按钮，选取图10.45所示线为旋转轴，单击按钮；在“旋转”命令条的文本框中输入值360.0。在图形区空白区域单击，单击窗口中的按钮，完成旋转切削特征的创建。

图10.44 旋转切削特征

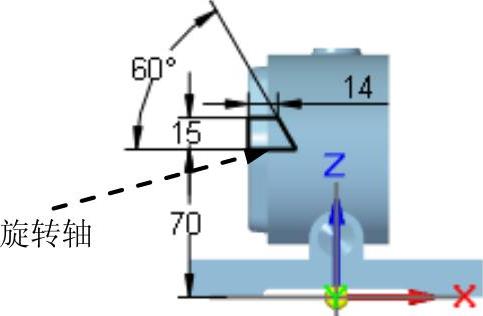

图10.45 截面草图

Step20.创建图10.46所示的孔特征4。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值22，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

（2）定义孔的放置面。选取图10.47所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.48所示的同轴约束，约束完成后，单击按钮，退出草图绘制环境。

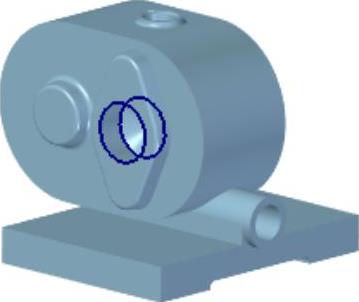

图10.46 孔特征4

图10.47 定义孔放置面

图10.48 定义孔约束

（4）调整孔的方向。移动鼠标调整孔的方向为X轴负方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征4的创建。

Step21.创建图10.49所示的孔特征5。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择10，在区域选择延伸类型为，在文本框中输入值15，单击按钮。完成孔参数的设置。

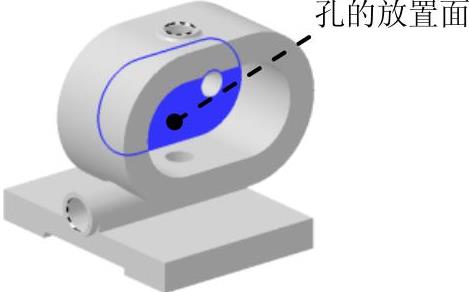

（2）定义孔的放置面。选取图10.50所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.51所示的同轴约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为X轴正方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征5的创建。

图10.49 孔特征5

图10.50 孔的放置面

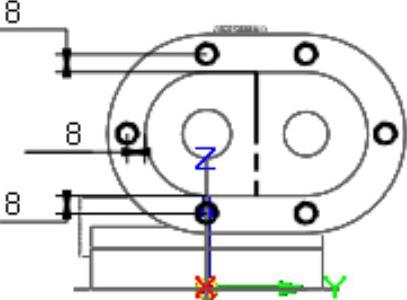

图10.51 定义孔约束

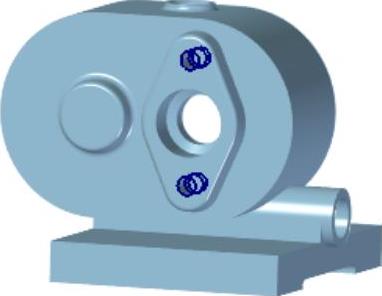

Step22.创建图10.52所示的孔特征6。

（1）定义孔的参数。在区域中单击按钮，单击按钮，在“孔选项”对话框中选择“螺纹孔”选项，在下拉列表中选择选项，在下拉列表中选择选项，选中单选项，在下拉列表中选择8，在区域选择延伸类型为，在文本框中输入值15，勾选选项；孔深类型选择；单击按钮。完成孔参数的设置。

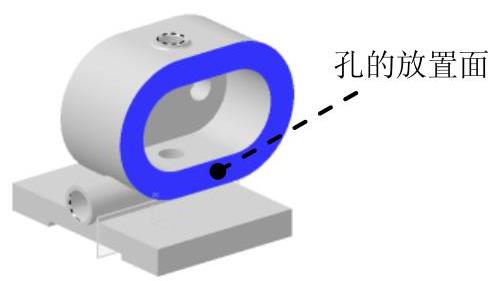

（2）定义孔的放置面。选取图10.53所示的模型表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.54所示的同轴约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为X轴负方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征6的创建。

图10.52 孔特征6

图10.53 孔的放置面

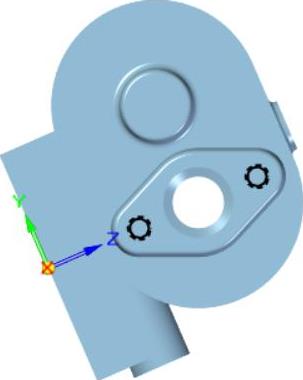

图10.54 定义孔约束

Step23.创建图10.55所示的孔特征7。

（1）定义孔的参数。在区域中单击按钮，单击按钮，系统弹出“孔选项”对话框，在该对话框中选择“沉头孔”选项，在“标称直径”下拉列表中选择11，在“沉头直径”下拉列表中输入值20，在“沉头深度”下拉列表中输入值2，在区域选择延伸类型为，单击按钮。完成孔参数的设置。

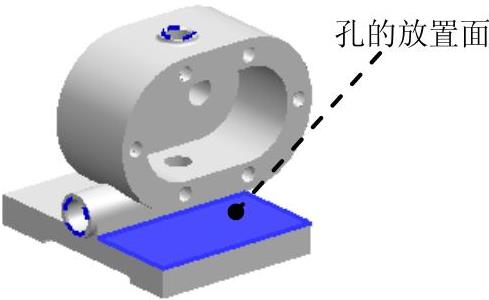

（2）定义孔的放置面。选取图10.56所示的表面为孔的放置面，在模型表面单击完成孔的放置。

（3）编辑孔的定位。为孔添加图10.57所示的尺寸及几何约束，约束完成后，单击按钮，退出草图绘制环境。

（4）调整孔的方向。移动鼠标调整孔的方向为Z轴负方向。

（5）单击命令条中的按钮。单击按钮，完成孔特征7的创建。

图10.55 孔特征7

图10.56 孔的放置面

图10.57 定义孔约束

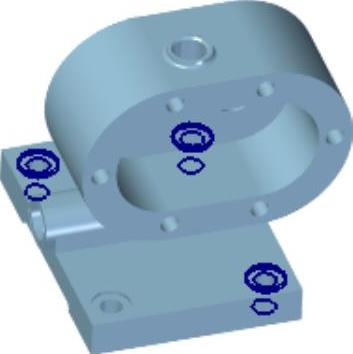

Step24.创建图10.58所示的阵列特征。在区域中单击命令，在图形区中选取要阵列的除料特征，单击按钮，完成特征的选取；选取图10.56所示的平面作为阵列草图平面。单击区域中的按钮，绘制图10.59所示的矩形；在“阵列”命令条后的下拉列表中选择，在“阵列”命令条的文本框中输入第一方向的阵列个数为2，输入间距值77。在“阵列”命令条的文本框中输入第一方向的阵列个数为2，输入间距值112，然后右击；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征的创建。

图10.58 阵列特征

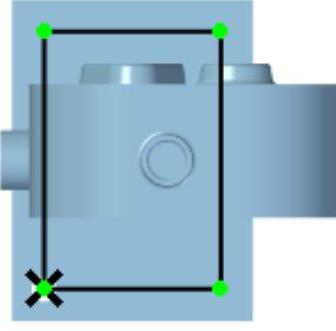

图10.59 矩形阵列轮廓

Step25.后面的详细操作过程请参见随书光盘中video\ch10\reference\文件下的语音视频讲解文件pump-r02.exe。
