电风扇底座设计实例及路径查找器

实例概述

本实例讲解了电风扇底座的设计过程，该设计过程主要应用了拉伸、替换面、倒圆、扫掠和镜像命令。其中变倒角的创建较为复杂，需要读者认真学习。零件模型及路径查找器如图23.1所示。

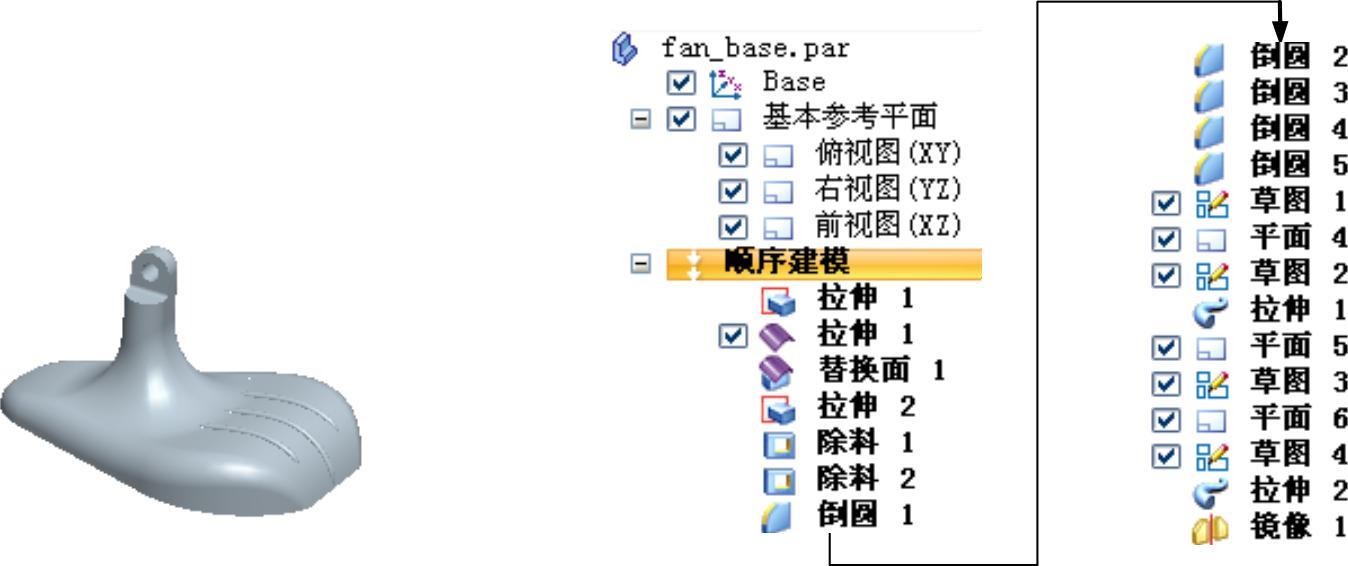

图23.1 零件模型和路径查找器

Step1.新建一个零件模型，进入建模环境。

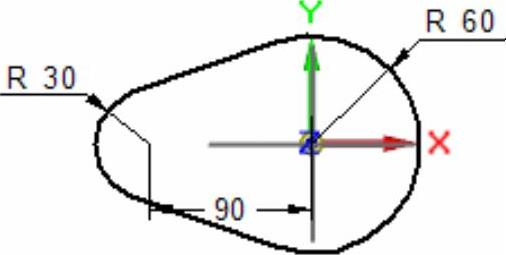

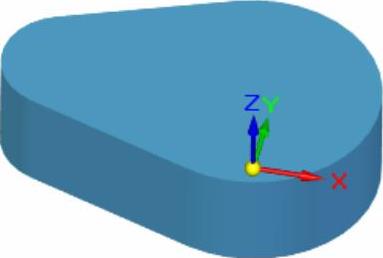

Step2.创建图23.2所示的拉伸特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图23.3所示的截面草图，确认与按钮未被按下，在下拉列表中输入值50，并按Enter键，拉伸方向为Z轴正方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

Step3.创建图23.4所示的拉伸曲面1。选择区域中的命令，选取前视图（XZ）平面作为草图平面，绘制图23.5所示的截面草图，在“拉伸”命令条中单击按钮，选择命令条中的“对称延伸”按钮，在下拉列表中输入值150，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

Step4.创建图23.6所示的替换面。选择区域中的命令，选择图23.6所示的曲面1为替换的目标面，单击右键。选取图23.7所示的曲面2为替换面。单击按钮，完成替换面的创建。单击按钮。

图23.2 拉伸特征1

图23.3 截面草图

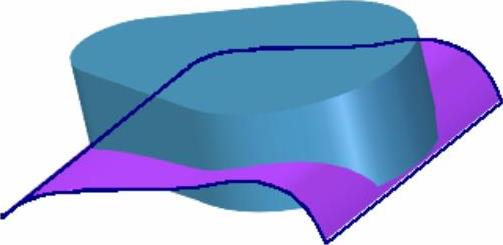

图23.4 拉伸曲面1

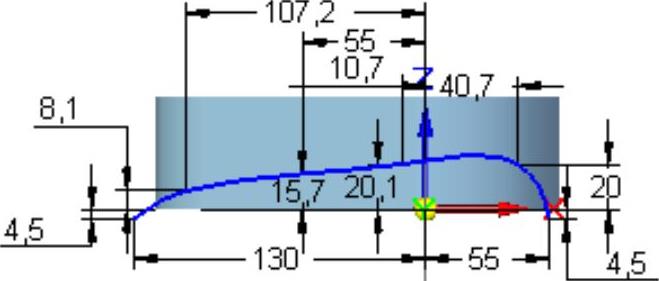

图23.5 截面草图

图23.6 替换面

Step5.创建图23.8所示的拉伸特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图23.9所示的截面草图，选择命令条中的“对称延伸”按钮，在下拉列表中输入值25，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸2的创建。

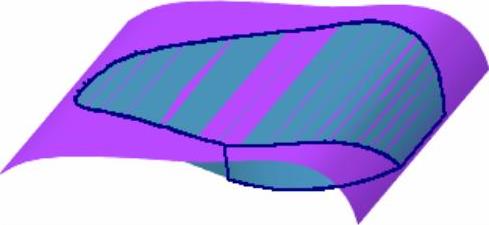

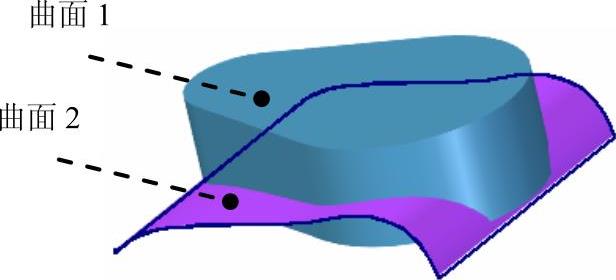

图23.7 定义替换的目标面及替换面

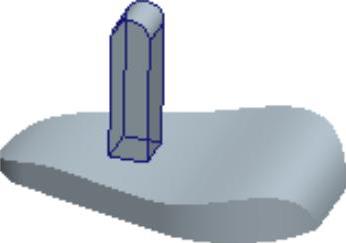

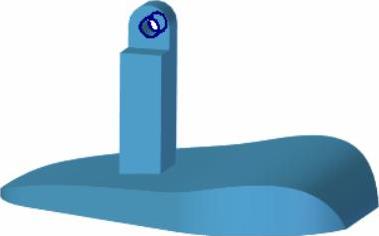

图23.8 拉伸特征2

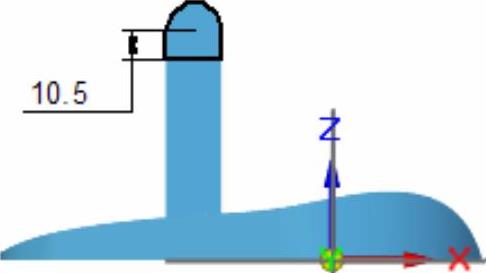

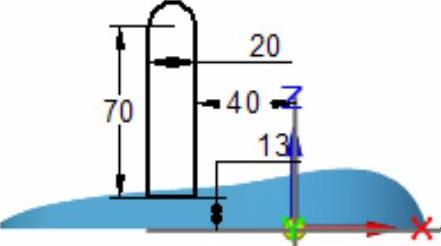

图23.9 截面草图

Step6.创建图23.10所示的除料特征1。在表面为要区拔域模的中面单击按钮，选取前视图（XZ）平面作为草图平面，绘制图23.11所示的截面草图；绘制完成后，单击按钮，选择“除料”命令条中的“贯通”按钮，调整除料方向为Y轴负方向，单击按钮，单击按钮，完成除料特征1的创建。

Step7.创建图23.12所示的除料特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图23.13所示的截面草图；绘制完成后，单击按钮，选择命令条中的“贯通”按钮，调整除料方向为Y轴正方向，单击按钮，单击按钮，完成除料特征2的创建。

图23.10 除料特征1

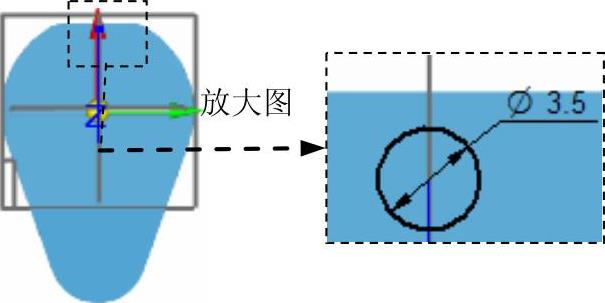

图23.11 截面草图

图23.12 除料特征2

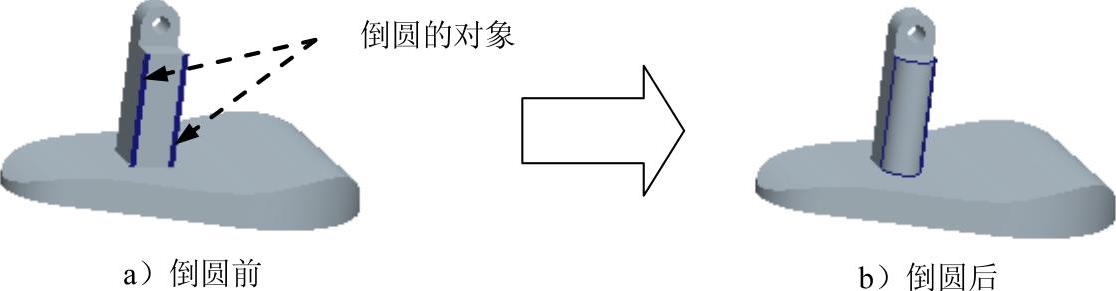

Step8.创建图23.14b所示的倒圆特征1。选取图23.14a所示的模型边线为倒圆的对象，倒圆半径值为10。

Step9.创建图23.15b所示的倒圆特征2。选取图23.15a所示的模型边线为倒圆的对象，倒圆半径值为5。

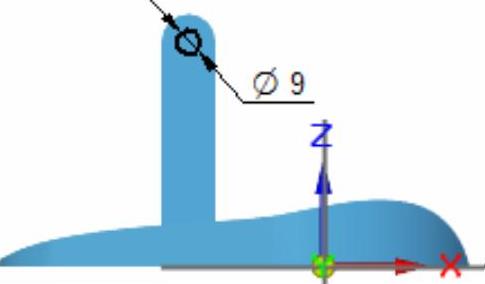

图23.13 截面草图

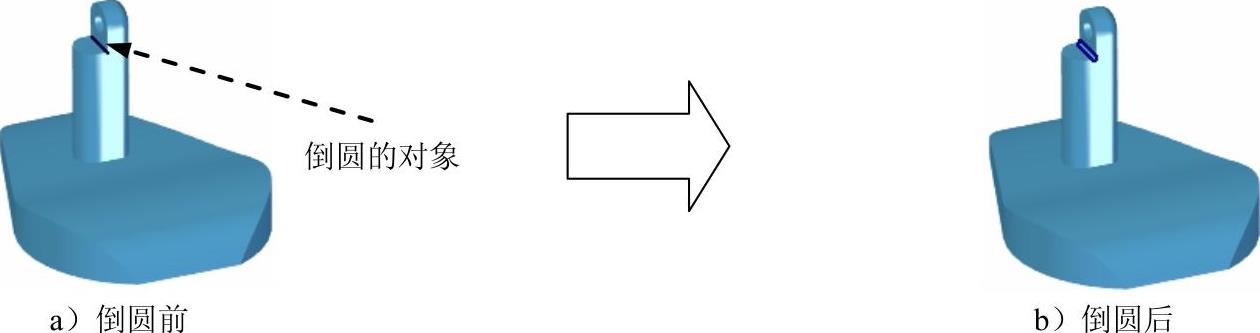

图23.14 倒圆特征1

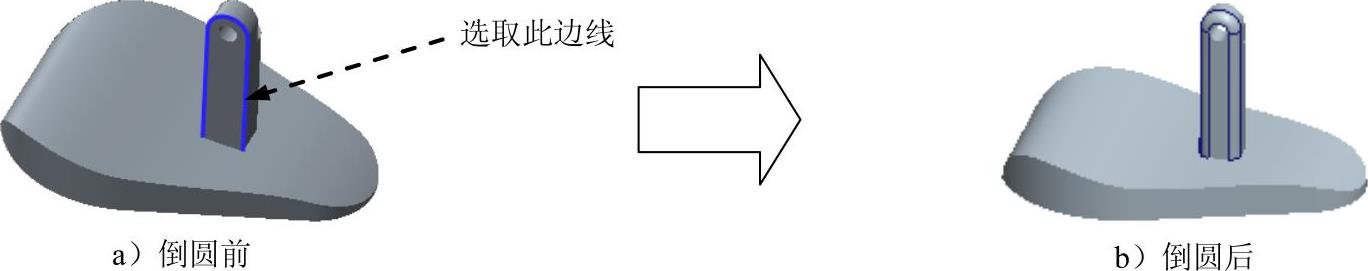

图23.15 倒圆特征2

Step10.创建图23.16b所示的倒圆特征3。选取图23.16a所示的模型边线为倒圆的对象，倒圆半径值为5。(https://www.daowen.com)

图23.16 倒圆特征3

Step11.创建图23.17所示的倒圆特征4。单击按钮，选取倒圆类型为，单击按钮；选取图23.18所示的模型边线为倒圆的对象，然后右击；选取图23.18所示的点1，输入倒圆半径值10，然后右击，选取图23.18所示的点2，输入倒圆半径值15，然后右击；选取图23.18所示的点3，输入倒圆半径值8，单击“倒圆”命令条中的按钮，然后单击按钮，完成倒圆特征4的创建。

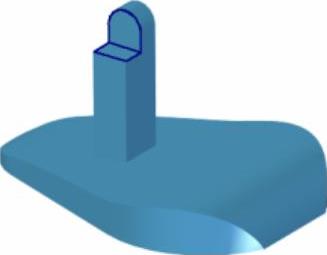

图23.17 倒圆特征4

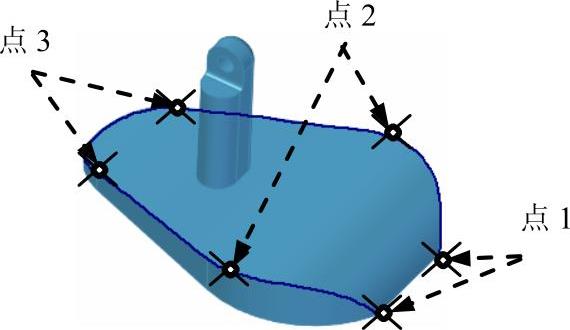

图23.18 定义倒圆参数

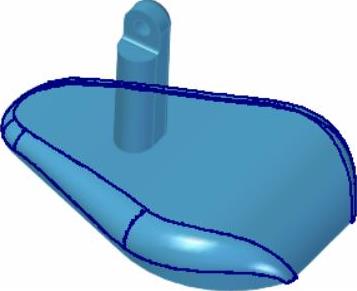

Step12.创建图23.19b所模示的的面倒圆特征5。选取图23.19a所示的模型边线为倒圆的对象，倒圆半径值为35。

Step13.创建草图1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图23.20所示的草图1。

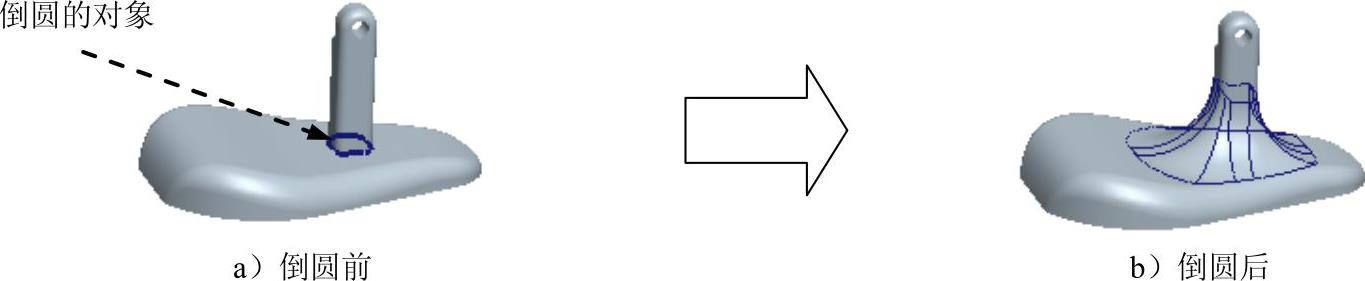

图23.19 倒圆特征5

Step14.创建图23.21所示的平面4（本步的详细操作过程请参见随书光盘中video\ch23\reference\文件下的语音视频讲解文件fan_base-r01.exe）。

图23.20 草图1

图23.21 平面4

Step15.创建草图2。在区域中单击按钮，选取平面4作为草图平面，绘制图23.22所示的草图2。

Step16.创建图23.23所示的扫掠特征1。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。单击按钮，其他参数接受系统默认设置值，在图形区中选取草图1为扫掠轨迹曲线，然后右击；选取草图2为扫掠截面；单击按钮，单击按钮，完成扫掠特征1的创建。

图23.22 草图2

图23.23 扫掠特征1

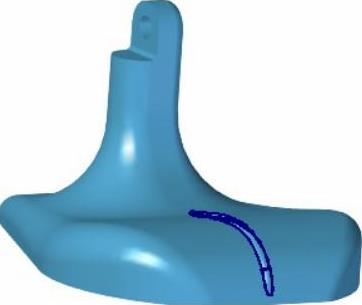

Step17.创建图23.24所示的平面5。在区域中单击按钮，选择选项；在绘图区域选取前视图（XZ）作为参考平面，在下拉列表中输入偏移距离值20，偏移方向为Y轴正方向，单击完成平面5的创建。

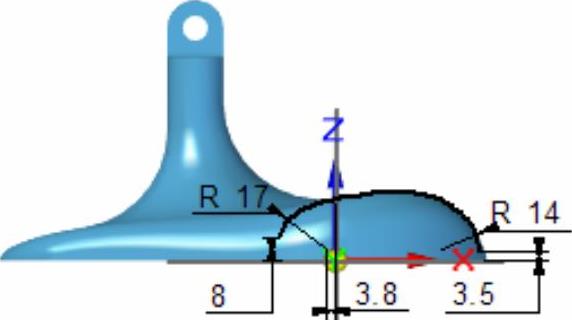

Step18.创建草图3。在区域中单击按钮，选取平面5作为草图平面，绘制图23.25所示的草图3。

Step19.创建图23.26所示的平面6。在区域中单击按钮，选择选项；选取草图3作为参考曲线，在图23.26所示的端点处单击完成平面6的创建。

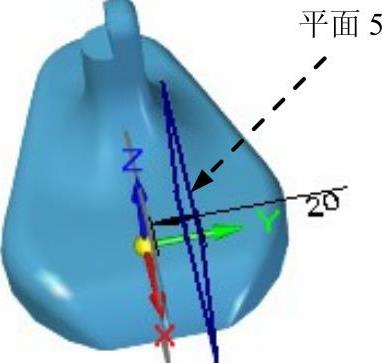

图23.24 平面5

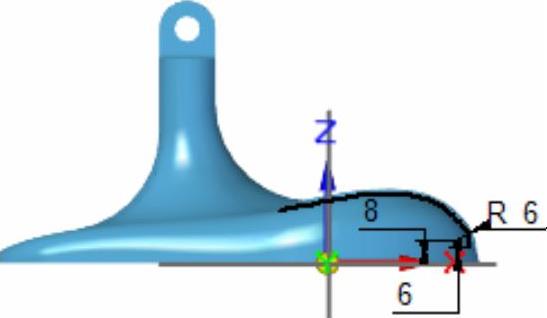

图23.25 草图3

Step20.创建草图4。在区域中单击按钮，选取平面5作为草图平面，绘制图23.27所示的草图4。

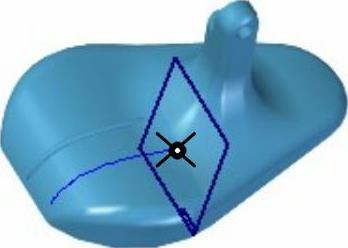

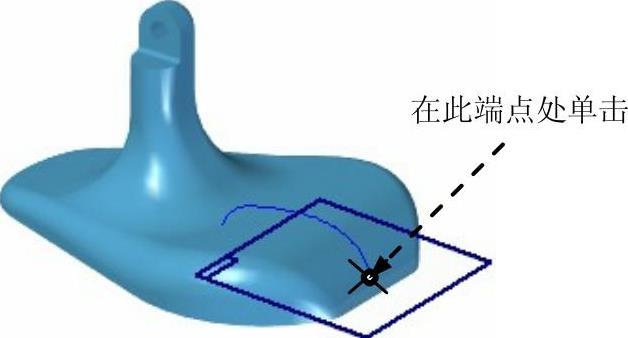

图23.26 平面6

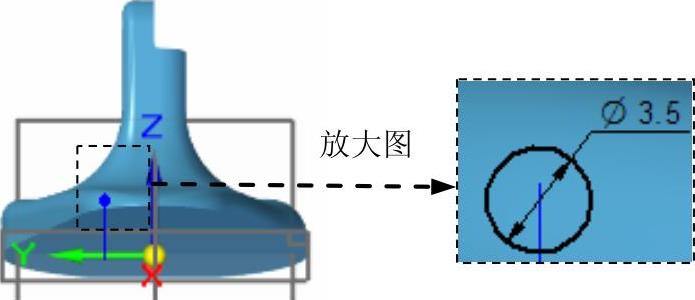

图23.27 草图4

Step21.创建图23.28所示的扫掠特征2。在区域中单击后的小三角，选择命令后，在“扫掠”对话框的区域中选中单选项。其他参数接受系统默认，在图形区中选取草图3为扫掠轨迹曲线，然后右击；选取草图4为扫掠截面；单击按钮，单击按钮，完成扫掠特征2的创建。

Step22.创建图23.29b所示的镜像特征1。在区域中单击命令，在路径查找器中选取为镜像特征，单击按钮；选取前视图（XZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

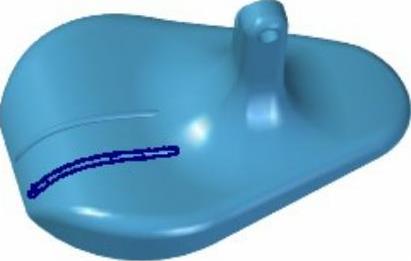

图23.28 扫掠特征2

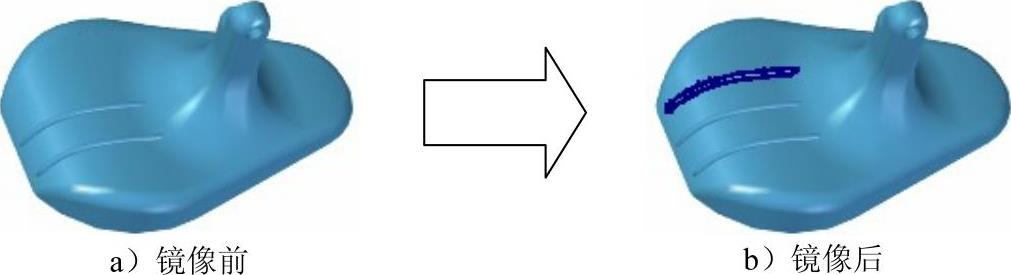

图23.29 镜像特征1

Step23.保存文件，文件名称为fan_base。
