13.1.7 连杆2
2025年09月26日
13.1.7
连杆2
本例绘制的连杆2，如图13-79所示。
图13-79 连杆2
思路分析
首先绘制连杆2的外形轮廓草图，然后旋转成为连杆2主体轮廓，最后进行倒角处理。绘制的流程图如图13-80所示。

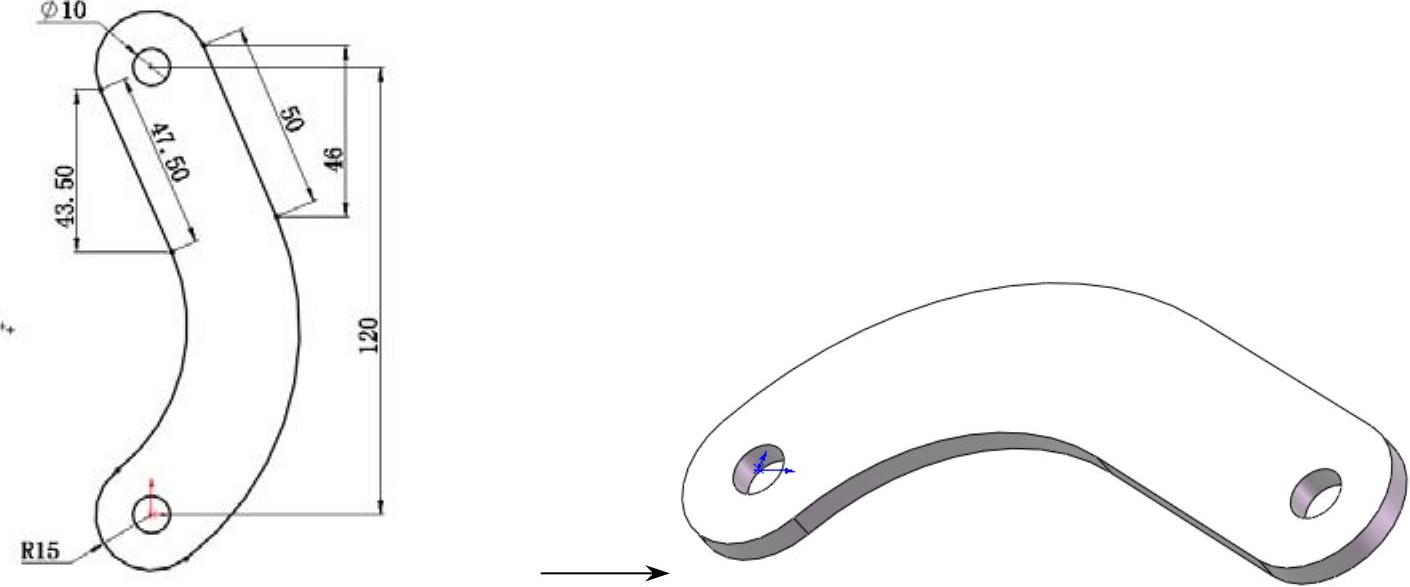

图13-80 连杆2绘制流程图
参见光盘
光盘\动画演示\第13章\连杆2.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮、
（直线）按钮、
（切线弧）按钮和
（剪裁实体）按钮，绘制并标注草图如图13-81所示。
（3）拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-82所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“5mm”，然后单击
（确定）按钮，结果如图13-83所示。

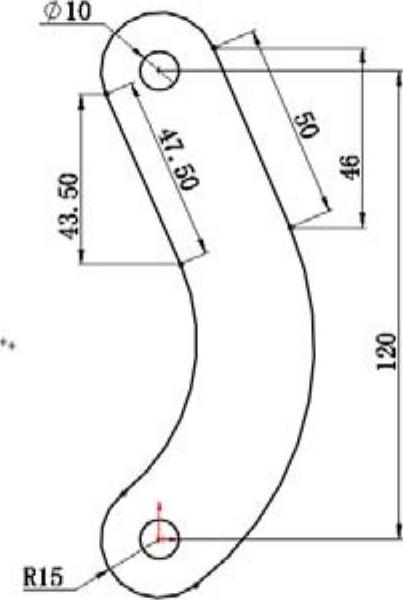

图13-81 绘制草图

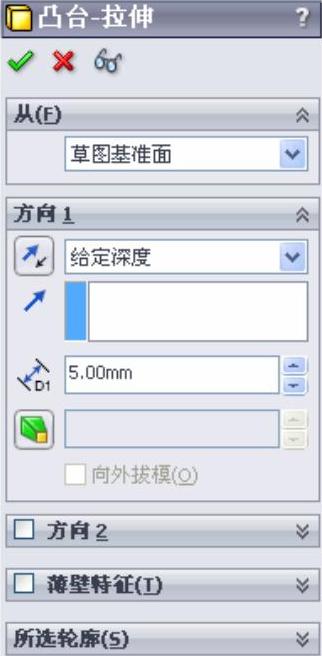

图13-82 “凸台-拉伸”属性管理器

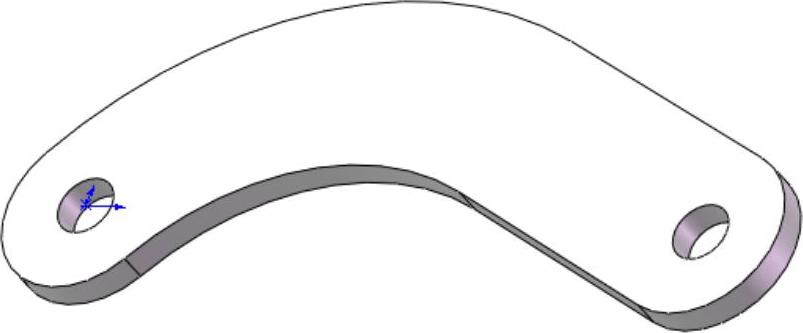

图13-83 拉伸实体
