13.1.10 主连接

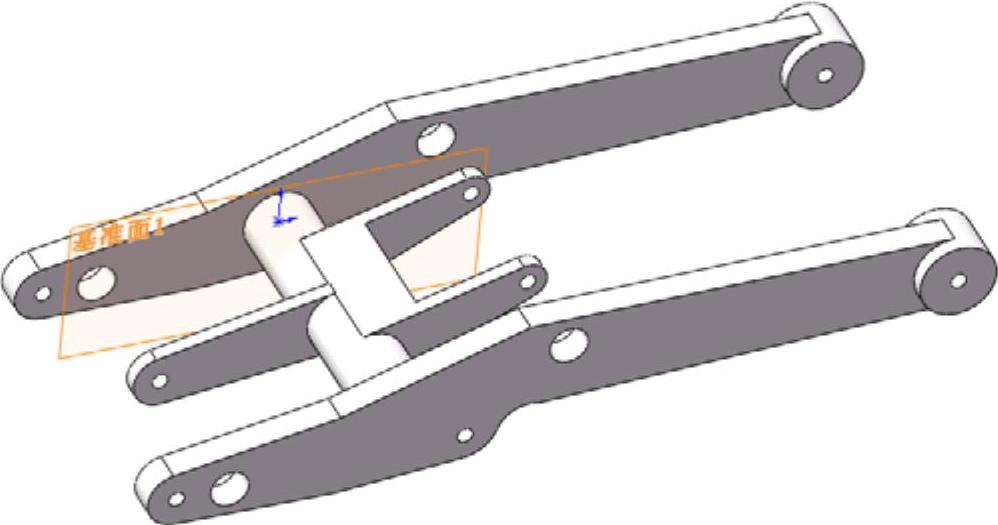

本例绘制的主连接，如图13-117所示。
图13-117 主连接
思路分析
首先绘制主连接的外形轮廓草图，然后旋转成为主连接主体轮廓，最后进行倒角处理。绘制的流程图如图13-118所示。

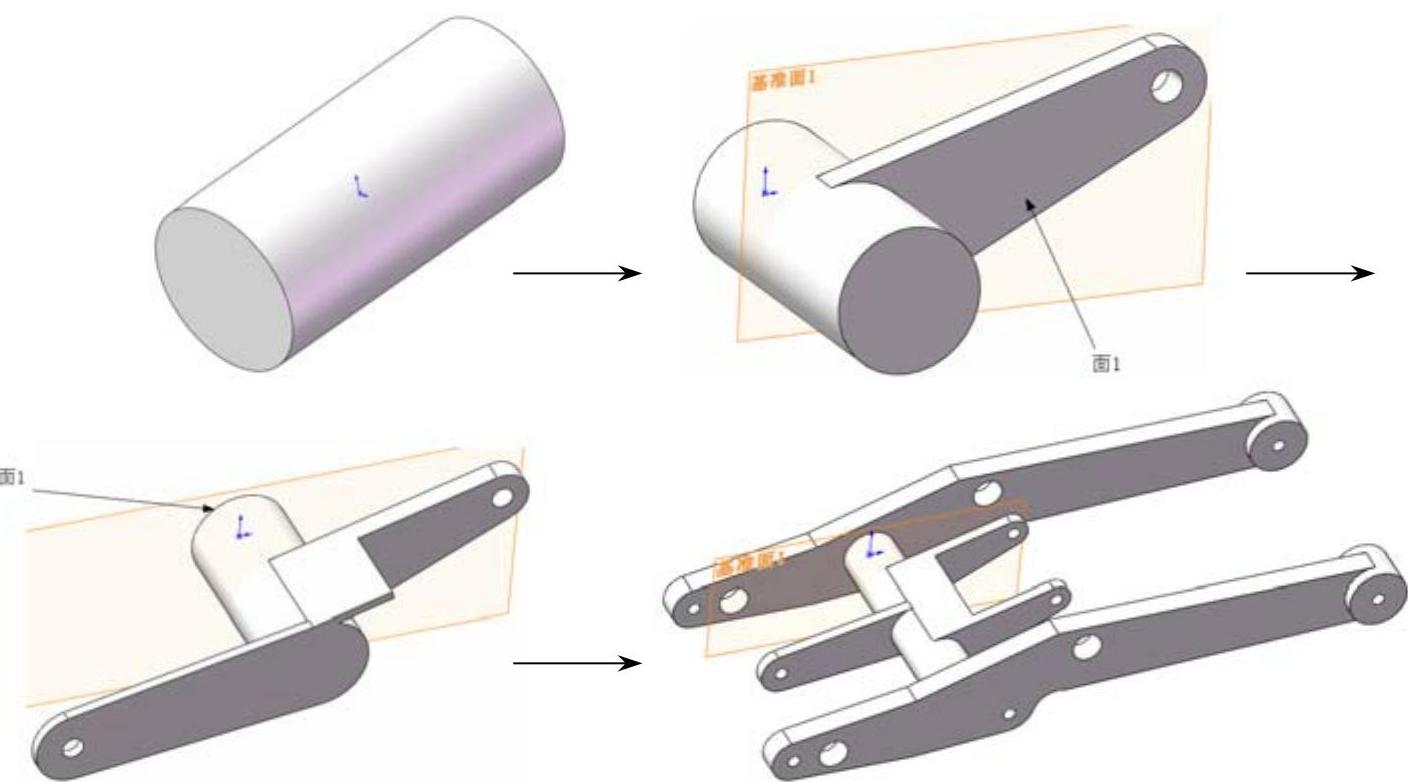

图13-118 主连接绘制流程图
参见光盘
光盘\动画演示\第13章\主连接.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制直径为45的圆。
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-119所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“95mm”，然后单击
（确定）按钮，结果如图13-120所示。

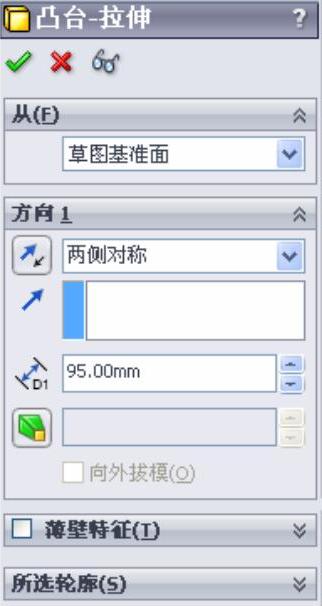

图13-119 “凸台-拉伸”属性管理器

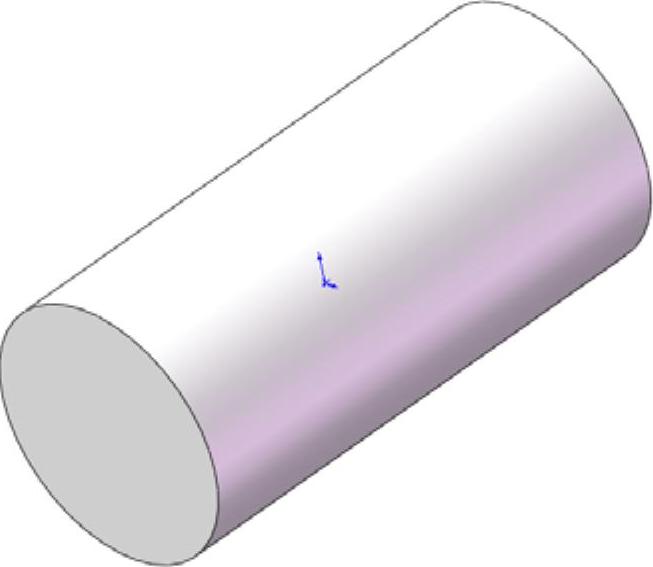

图13-120 拉伸实体1
（4）创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的
（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“22.5mm”，如图13-121所示；单击属性管理器中的
（确定）按钮，生成基准面如图13-122所示。

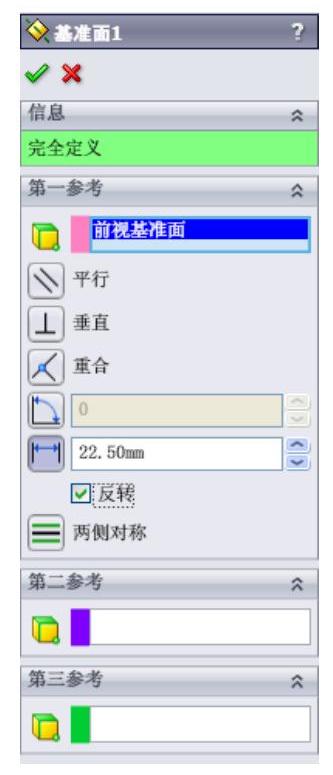

图13-121 “基准面1”属性管理器
图13-122 创建基准面1
（5）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）、
（圆）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制如图13-123所示的草图并标注。
（6）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-124所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“10mm”，单击
（反向）按钮，使拉伸方向朝内，如图13-125所示，然后单击
（确定）按钮，结果如图13-126所示。

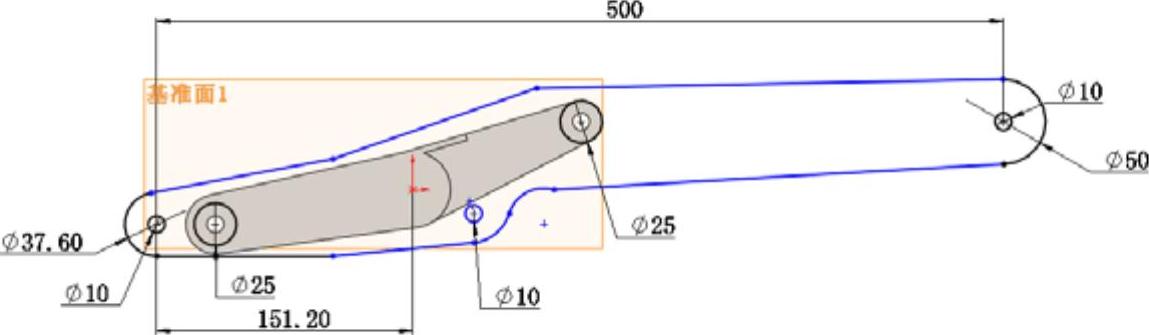

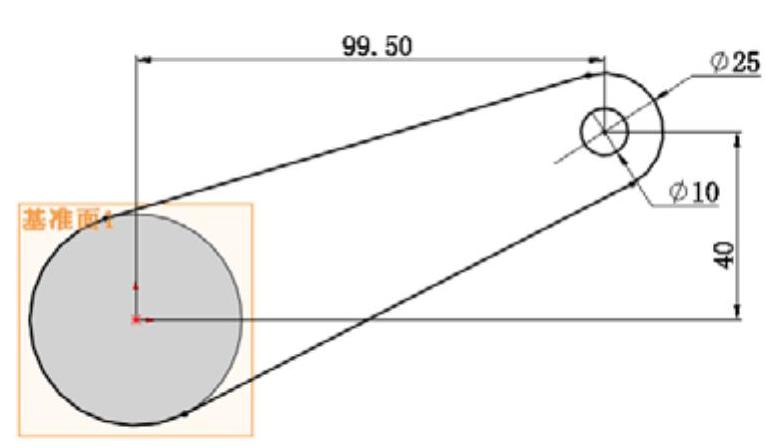

图13-123 绘制草图2

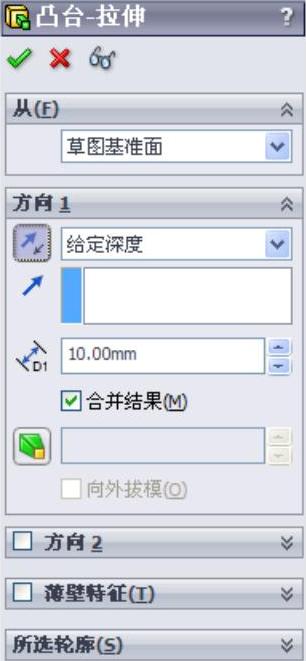

图13-124 “凸台-拉伸”属性管理器

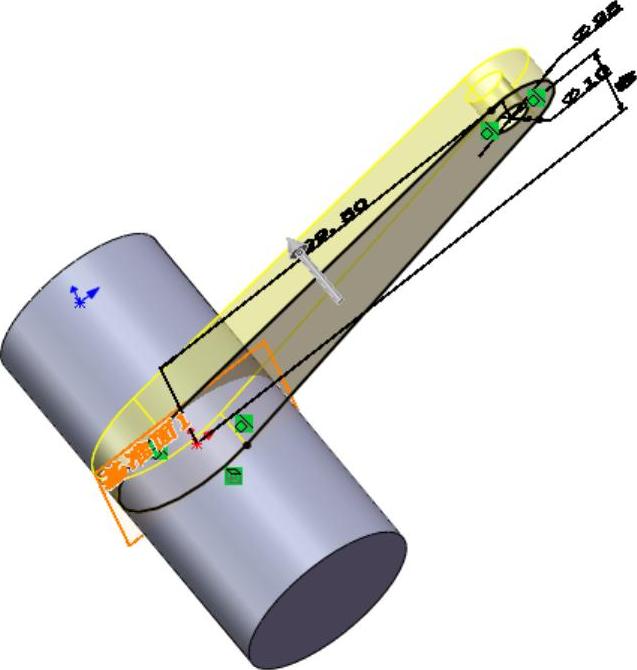

图13-125 拉伸方向

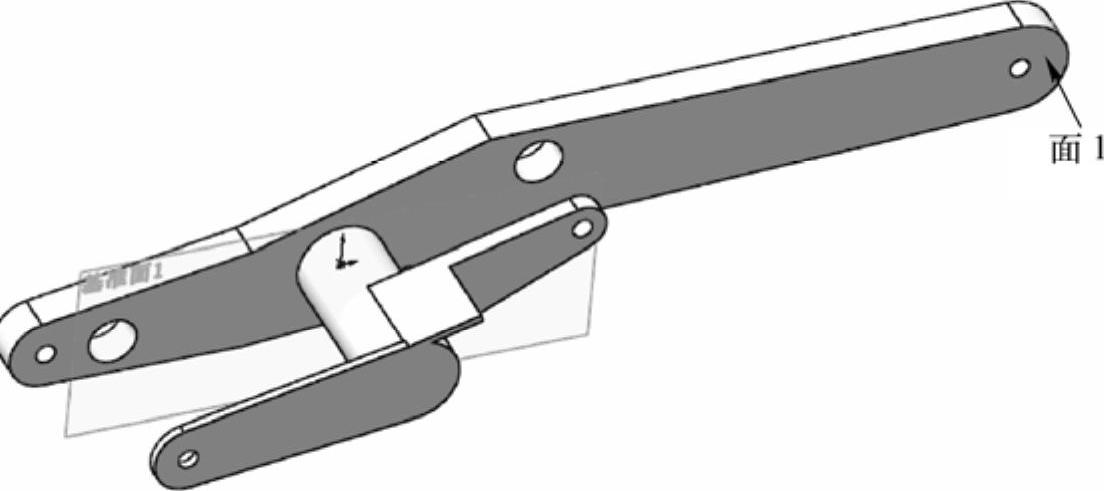

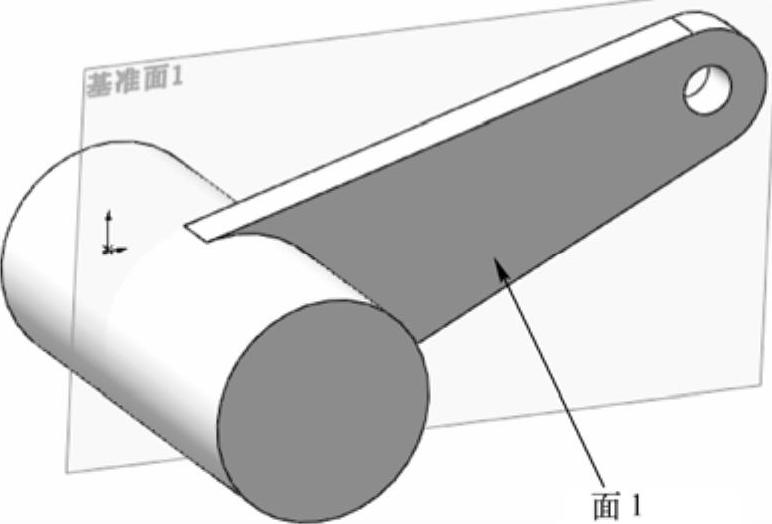

图13-126 拉伸实体2

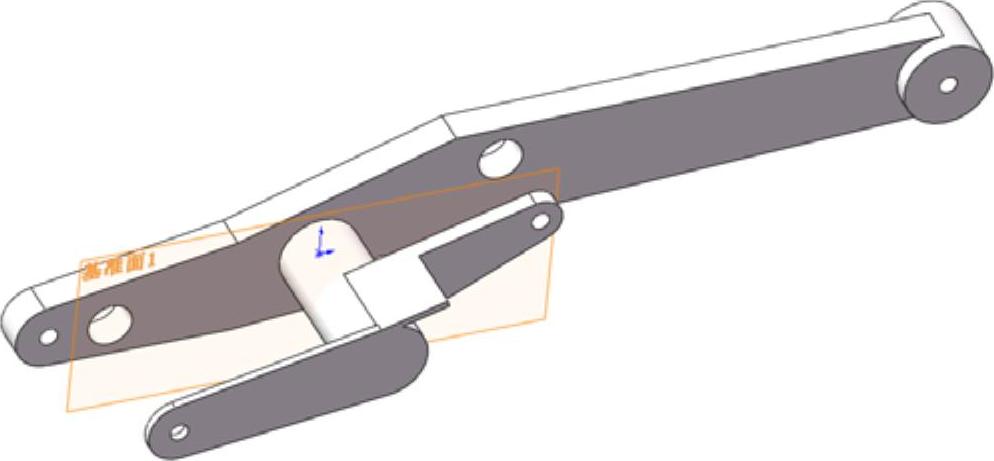

（7）绘制草图3。在视图中用鼠标选择如图13-126所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制如图13-127所示的草图并标注。
图13-127 绘制草图3
（8）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-128所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“成形到一面”，选择之前创建的拉伸体，然后单击
（确定）按钮，结果如图13-129所示。
（9）绘制草图4。在视图中用鼠标选择如图13-126所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮、
（圆）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制如图13-130所示的草图并标注。

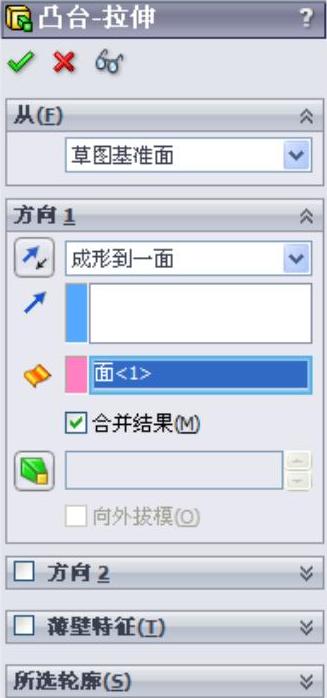

图13-128 “凸台-拉伸”属性管理器

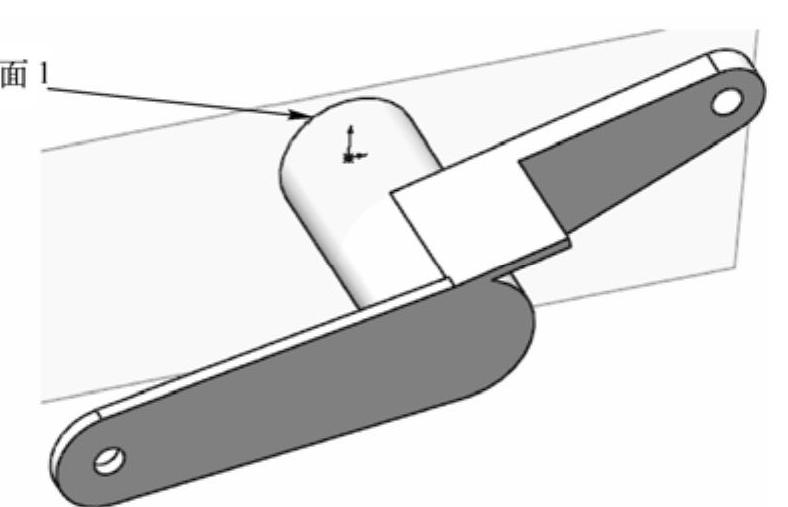

图13-129 拉伸实体3

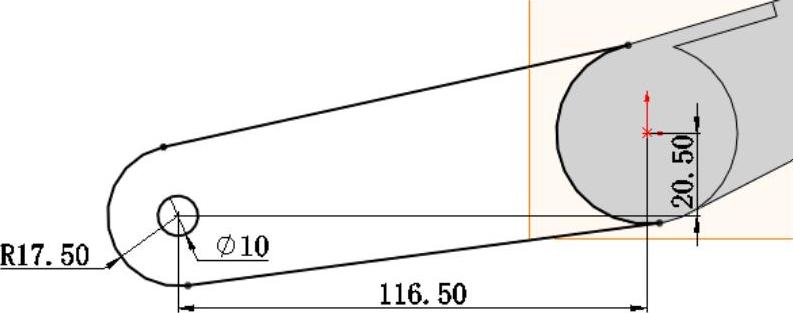

图13-130 绘制草图4
（10）拉伸实体4。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-131所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“5mm”，然后单击
（确定）按钮，结果如图13-132所示。

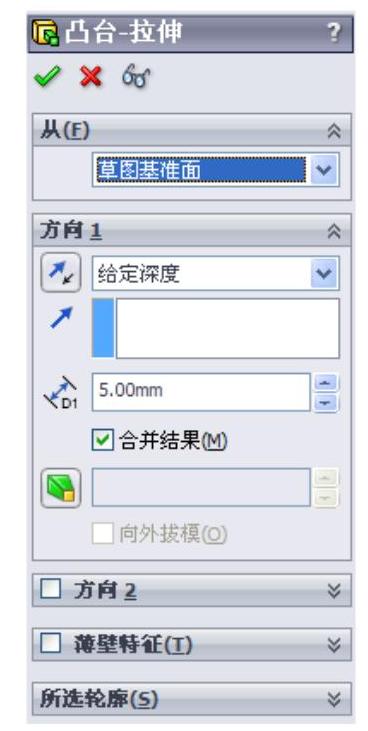

图13-131 “凸台-拉伸”属性管理器
图13-132 拉伸实体4
（11）绘制草图5。在视图中用鼠标选择如图13-132所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制如图13-133所示的草图并标注。
图13-133 绘制草图5
（12）拉伸实体5。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-134所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“20mm”，单击
（反向）按钮，使拉伸方向朝外，然后单击
（确定）按钮，结果如图13-135所示。

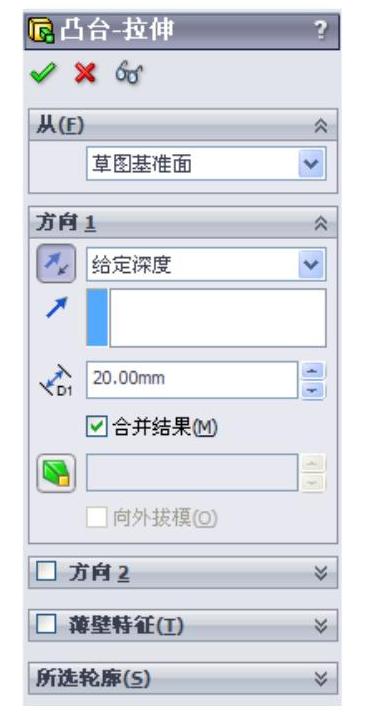

图13-134 “凸台-拉伸”属性管理器
图13-135 拉伸实体5
（13）绘制草图6。在视图中用鼠标选择如图13-135所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮和
（圆）按钮，绘制如图13-136所示的草图并标注。

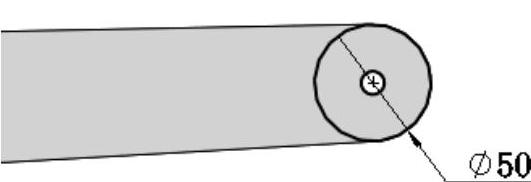

图13-136 绘制草图6
（14）拉伸实体6。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-137所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入方向1拉伸距离为“10mm”，方向2的拉伸距离为“30mm”，然后单击
（确定）按钮，结果如图13-138所示。

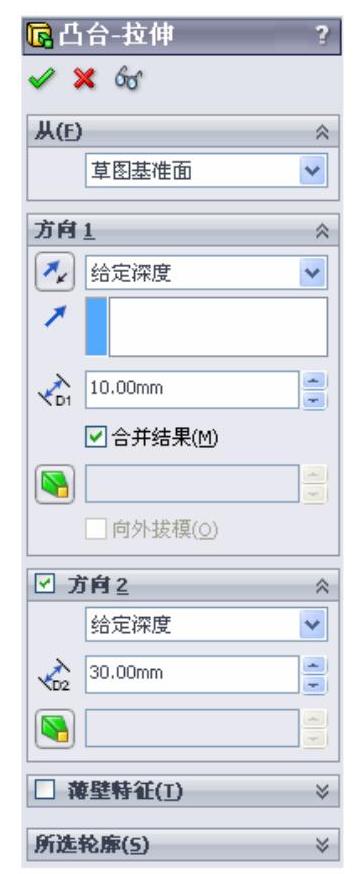

图13-137 “凸台-拉伸”属性管理器
图13-138 拉伸实体6
（15）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的
（镜像）按钮，此时系统弹出如图13-139所示的“镜像”属性管理器。选择如图所示的面1为镜像面，在视图中选择所有特征为要镜像的特征，然后单击
（确定）按钮，结果如图13-140所示。

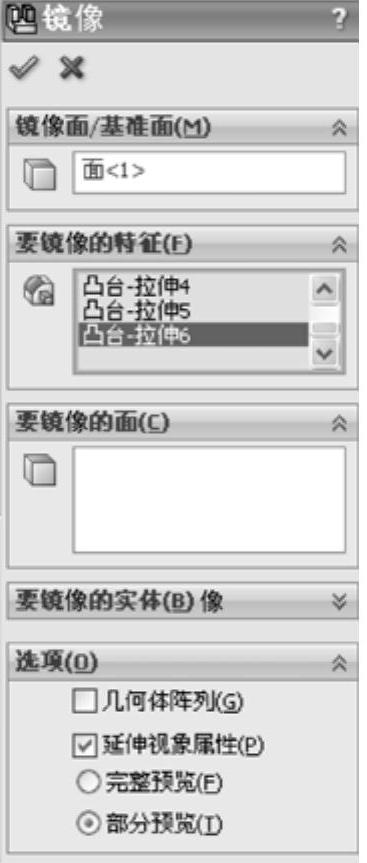

图13-139 “镜像”属性管理器

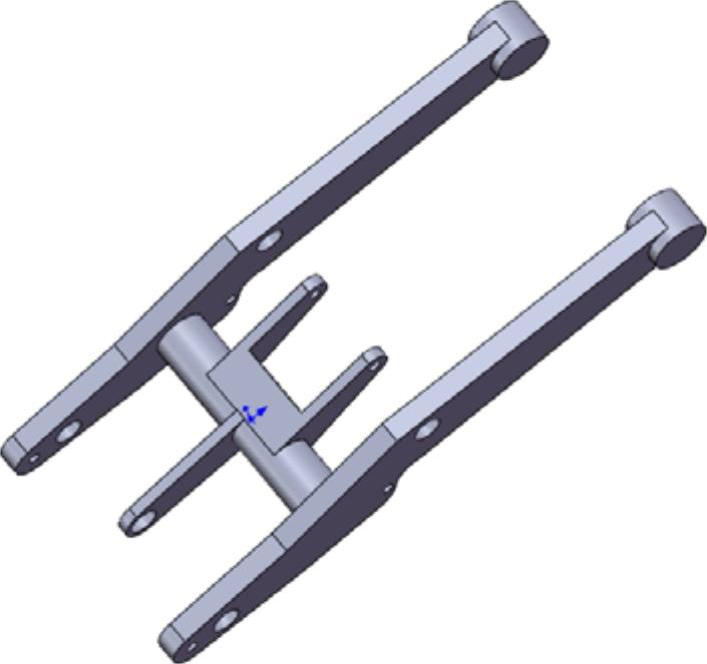

图13-140 镜像实体
