13.1.9 连杆4

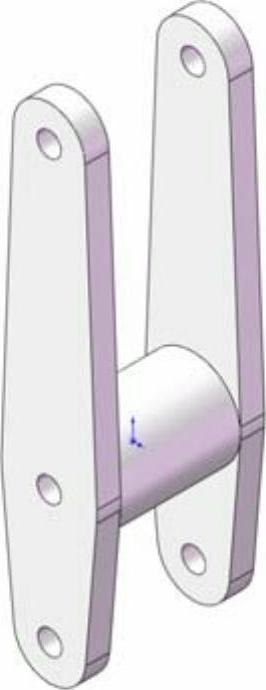

本例绘制的连杆4，如图13-102所示。
图13-102 连杆4
思路分析
首先绘制连杆4的外形轮廓草图，然后旋转成为连杆4主体轮廓，最后进行倒角处理。绘制的流程图如图13-103所示。

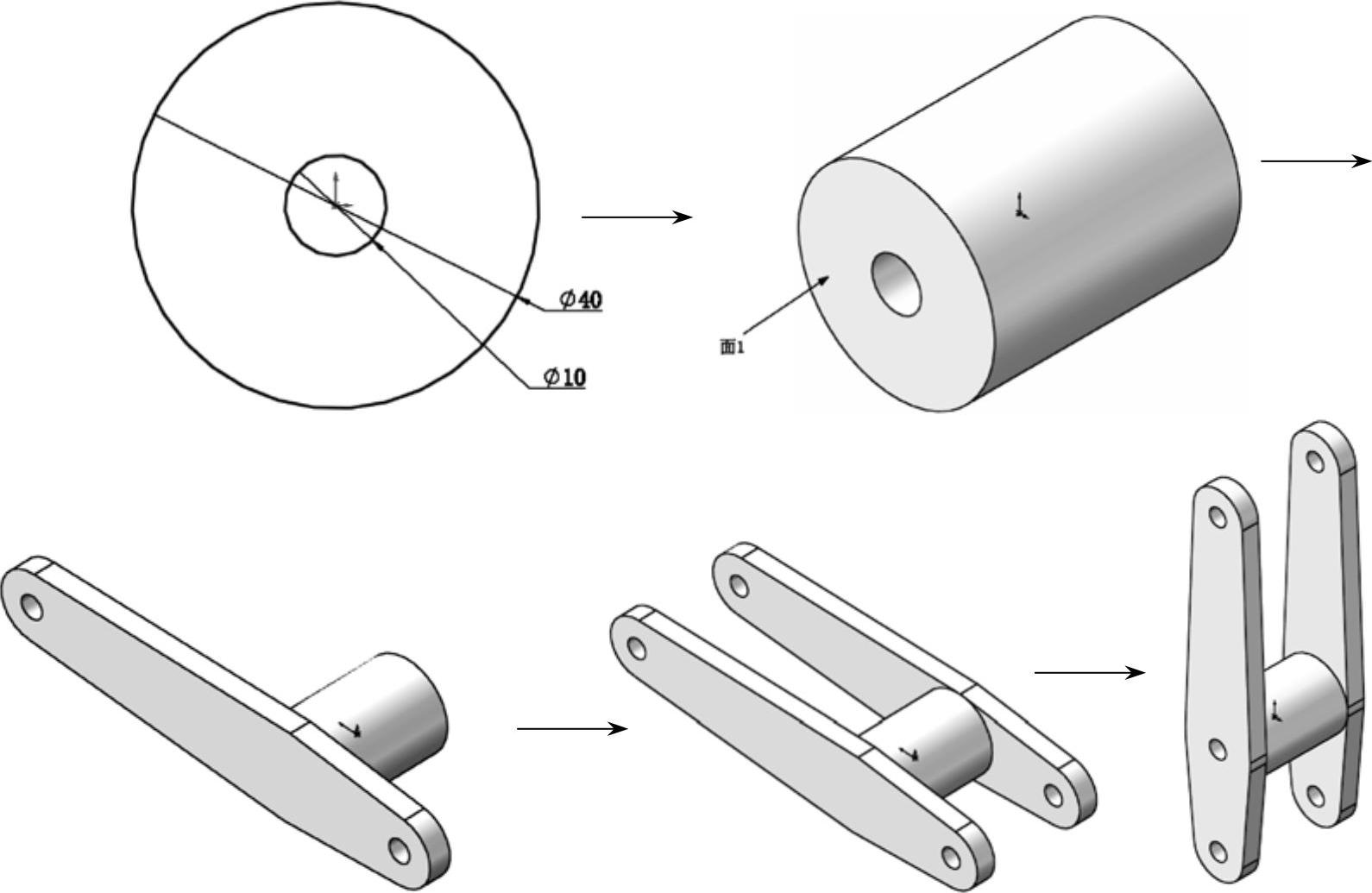

图13-103 连杆4绘制流程图
参见光盘
光盘\动画演示\第13章\连杆4.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制并标注草图如图13-104所示。

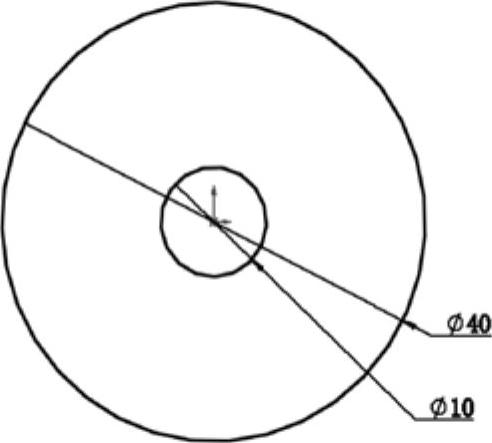

图13-104 绘制草图
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-105所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“50mm”，然后单击
（确定）按钮，结果如图13-106所示。
图13-105 “凸台-拉伸”属性管理器

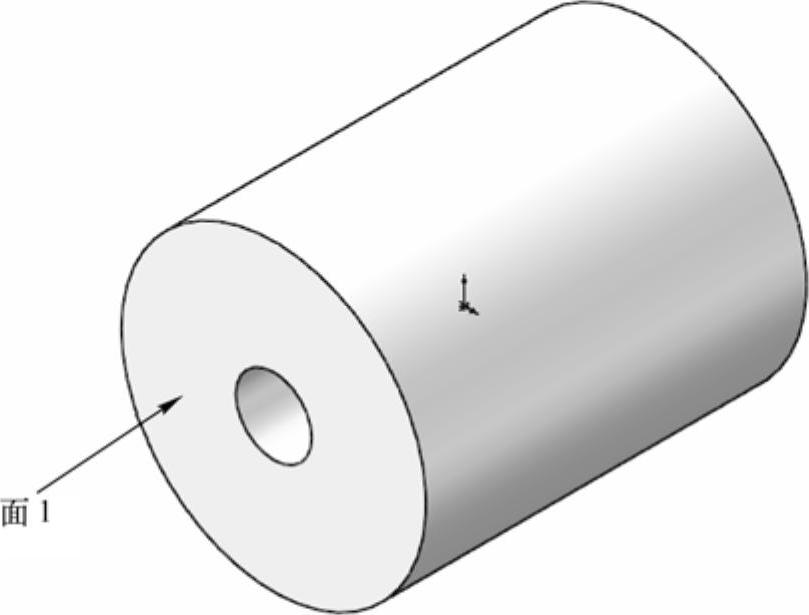

图13-106 拉伸实体1
（4）绘制草图2。在视图中选择如图13-106所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（剪裁实体）按钮，绘制并标注草图如图13-107所示。
（5）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-108所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“10mm”，然后单击
（确定）按钮，结果如图13-109所示。
图13-107 绘制草图2

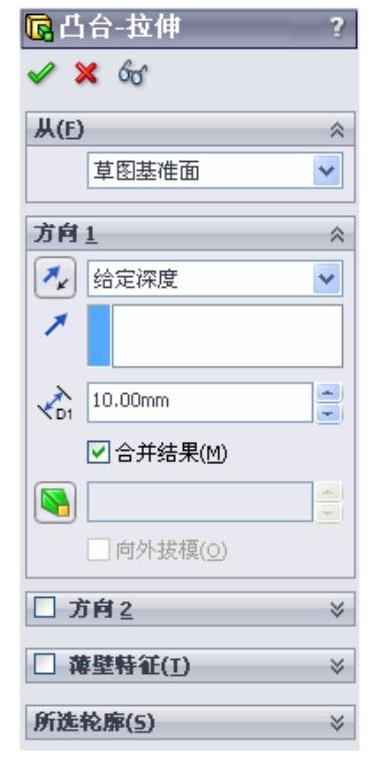

图13-108 “凸台-拉伸”属性管理器

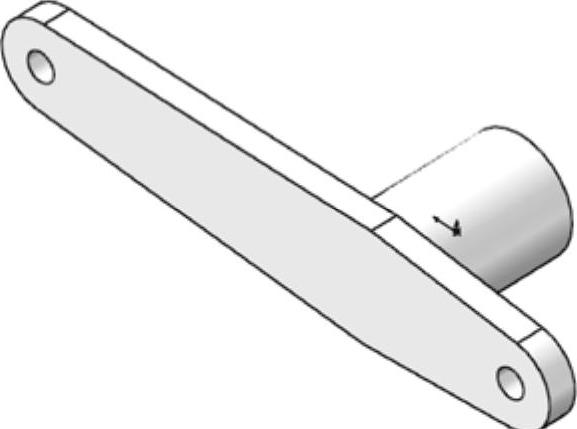

图13-109 绘制草图2
（6）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的
（镜像）按钮，此时系统弹出如图13-110所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中选择步骤（5）创建的拉伸特征为要镜像的特征，然后单击
（确定）按钮，结果如图13-111所示。
图13-110 “镜像”属性管理器

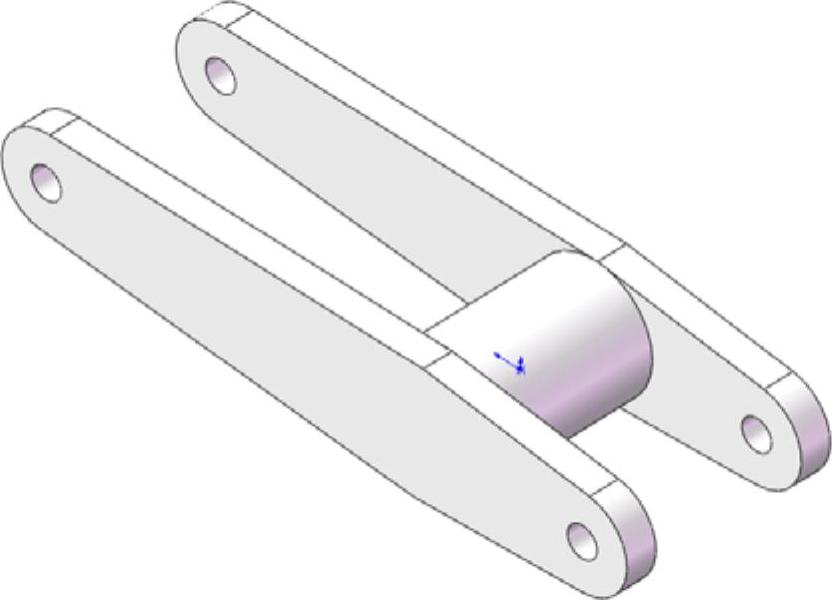

图13-111 镜像实体
（7）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的
（圆角）按钮，此时系统弹出如图13-112所示的“圆角”属性管理器。在“半径”一栏中输入值“40mm”，然后用鼠标选取图13-112中的边线，最后单击属性管理器中的
（确定）按钮，结果如图13-113所示。
图13-112 “圆角”属性管理器
图13-113 选择圆角边
（8）绘制草图。在视图中选择如图13-113所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制并标注草图如图13-114所示。
（9）切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图13-115所示的“切除-拉伸”属性管理器。设置方向1和方向2的终止条件为“完全贯穿”，然后单击属性管理器中的
（确定）按钮，结果如图13-116所示。

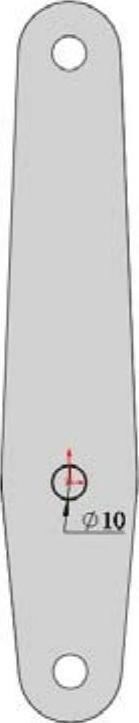

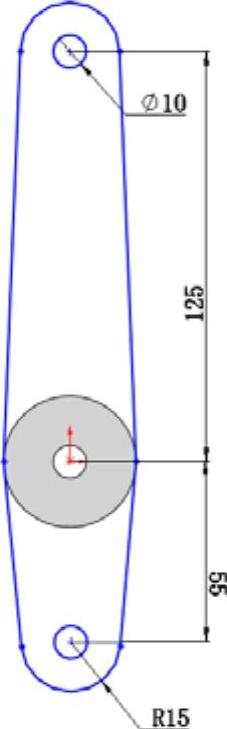

图13-114 绘制草图

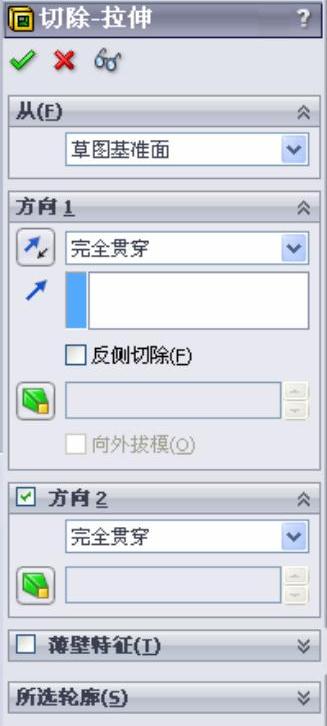

图13-115 “切除-拉伸”属性管理器
图13-116 切除实体
