13.1.8 连杆3
本例绘制的连杆3，如图13-84所示。
图13-84 连杆3
思路分析
首先绘制连杆3的外形轮廓草图，然后旋转成为连杆3主体轮廓，最后进行倒角处理。绘制的流程图如图13-85所示。

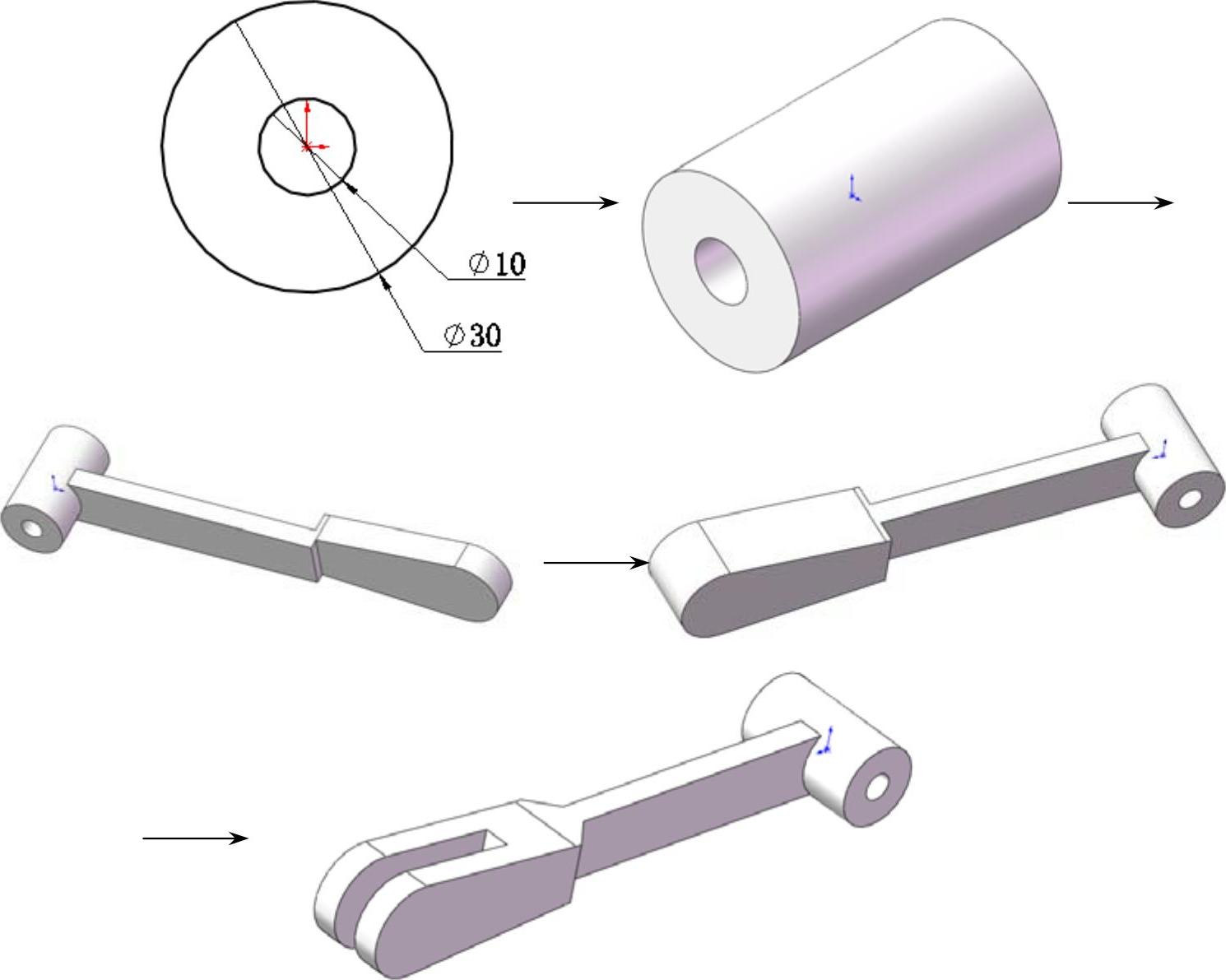

图13-85 连杆3绘制流程图
参见光盘
光盘\动画演示\第13章\连杆3.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制并标注草图如图13-86所示。
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-87所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“50mm”，然后单击
（确定）按钮，结果如图13-88所示。

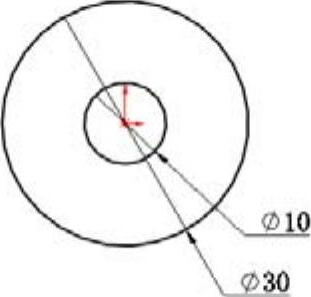

图13-86 绘制草图1

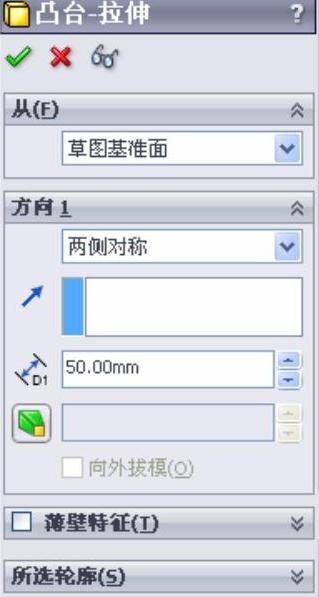

图13-87 “凸台-拉伸”属性管理器

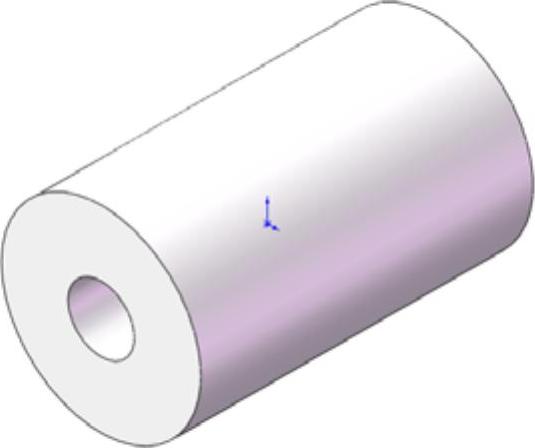

图13-88 拉伸实体1
（4）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（转换实体引用）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制并标注草图如图13-89所示。

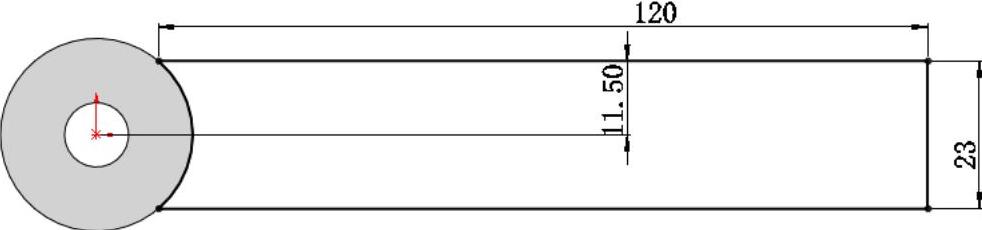

图13-89 绘制草图2
（5）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-90所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“10mm”，然后单击
（确定）按钮，结果如图13-91所示。

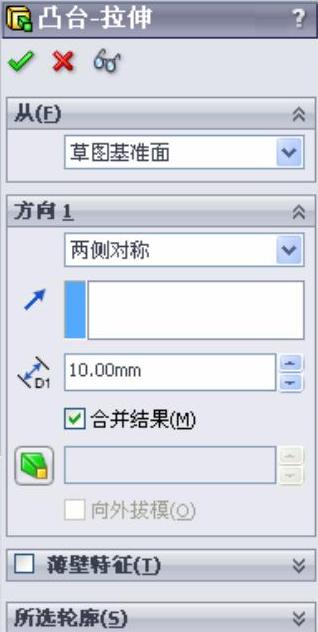

图13-90 “凸台-拉伸”属性管理器

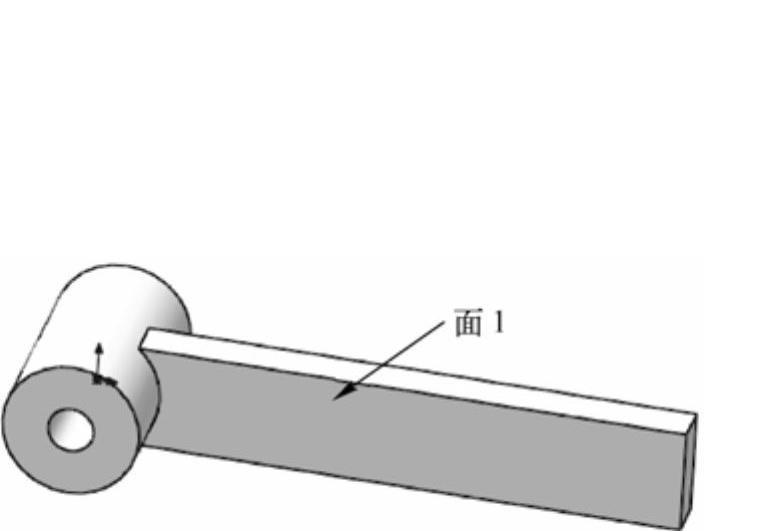

图13-91 拉伸实体2
（6）绘制草图3。在视图中选择如图13-91所示的面1作为绘制图形的基准面。单击“草图”工具栏中的
（直线）按钮和
（切线弧）按钮，绘制并标注草图如图13-92所示。

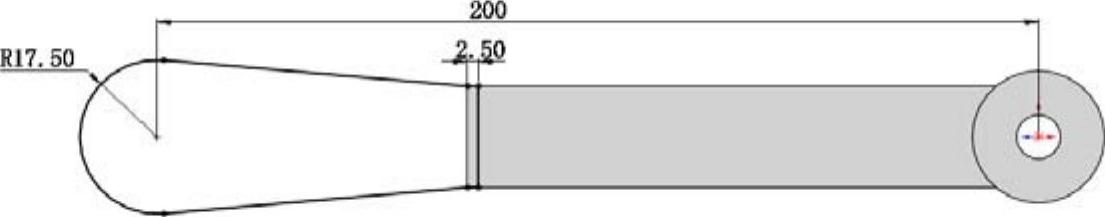

图13-92 绘制草图3
（7）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-93所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，在方向1中输入拉伸距离为“10mm”，在方向2中输入拉伸距离为“5mm”，然后单击
（确定）按钮，结果如图13-94所示。

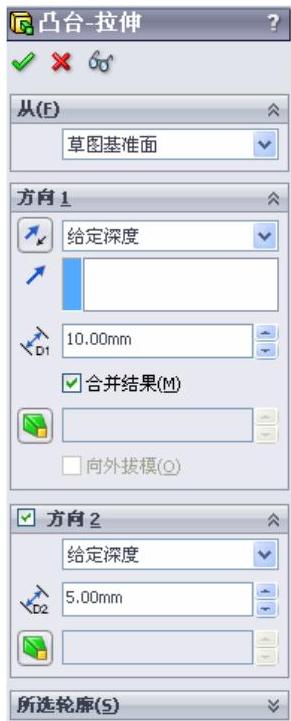

图13-93 “凸台-拉伸”属性管理器

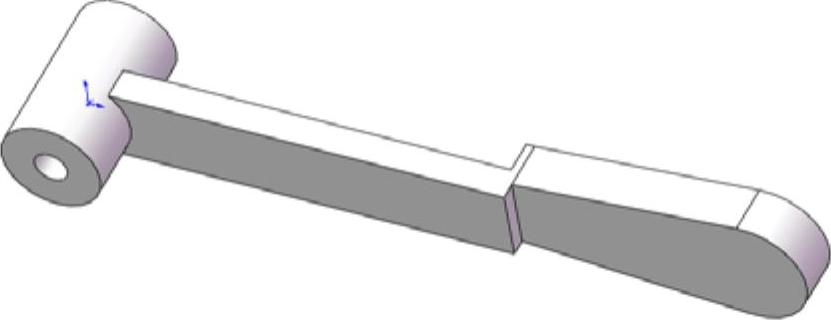

图13-94 拉伸实体3
（8）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的
（镜像）按钮，此时系统弹出如图13-95所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中选择步骤（7）创建的拉伸特征为要镜像的特征，然后单击
（确定）按钮，结果如图13-96所示。

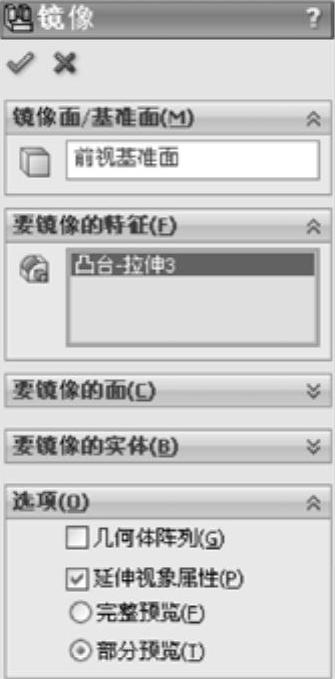

图13-95 “镜像”属性管理器

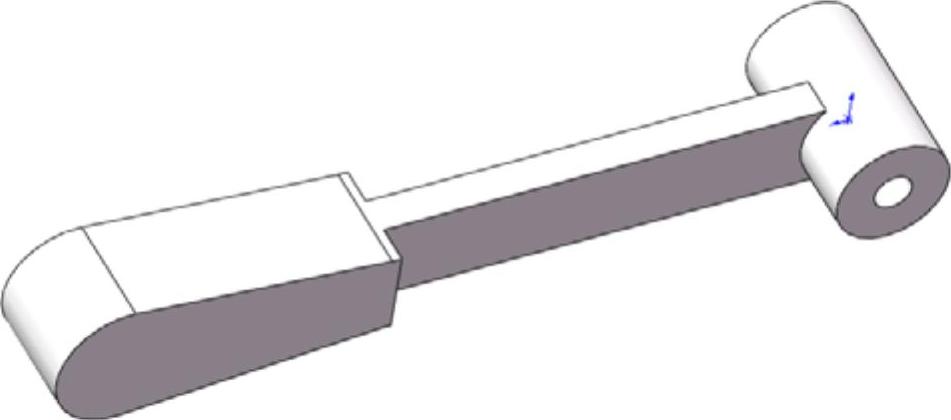

图13-96 镜像实体
（9）倒角实体。选择菜单栏中的“插入”→“特征”→“倒角”命令，或者单击“特征”工具栏中的
（倒角）按钮，此时系统弹出如图13-97所示的“倒角”属性管理器。在“距离”一栏中输入值“10mm”，然后用鼠标选取图13-97中的边线，最后单击属性管理器中的
（确定）按钮，结果如图13-98所示。

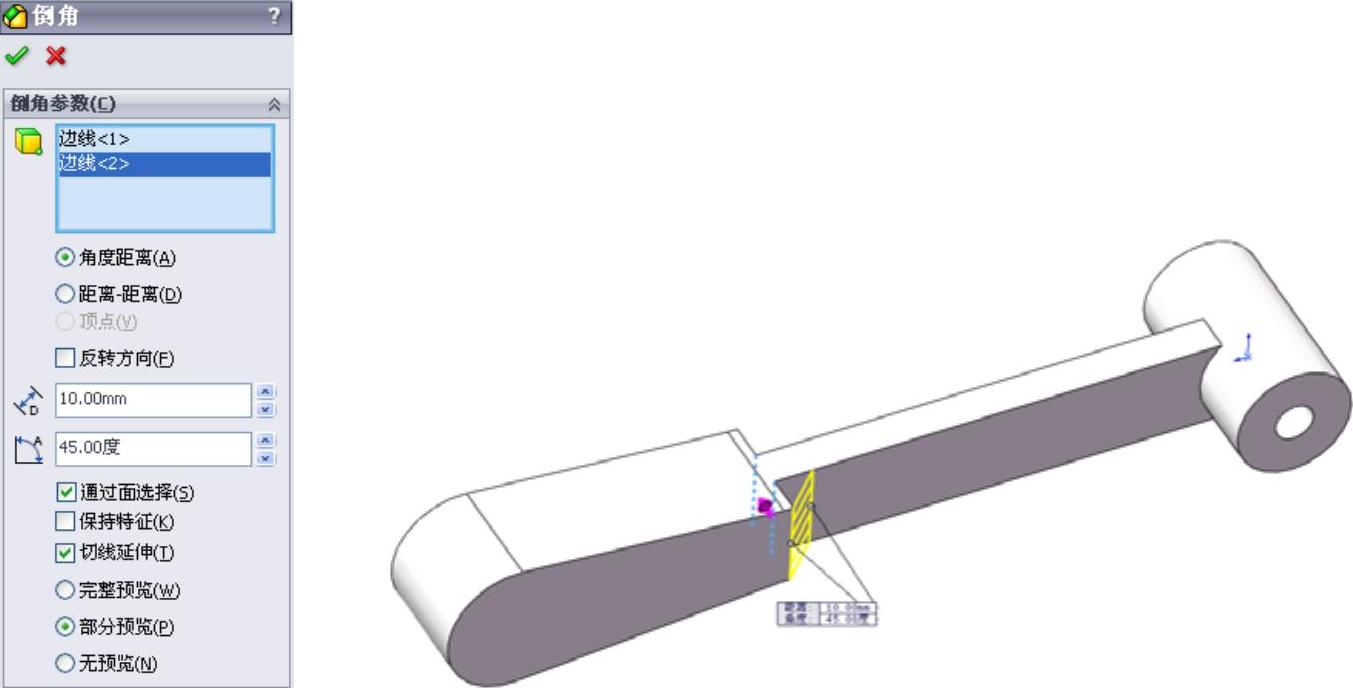

图13-97 “倒角”属性管理器

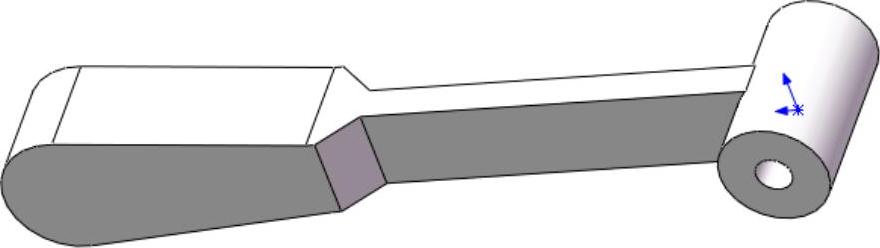

图13-98 倒角结果
（10）绘制草图。选择前视基准面作为绘制图形的基准面。单击“草图”工具栏中的
（边角矩形）按钮，绘制草图并标注尺寸，如图13-99所示。

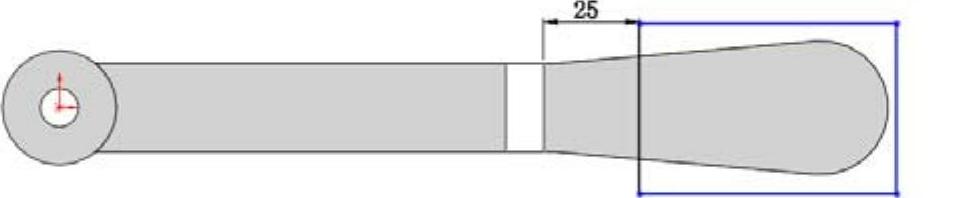

图13-99 绘制草图
（11）切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的
（切除拉伸）按钮，此时系统弹出如图13-100所示的“切除-拉伸”属性管理器。设置终止条件为“两侧对称”，输入拉伸切除距离为“10”，然后单击属性管理器中的
（确定）按钮，结果如图13-101所示。
图13-100 “切除-拉伸”属性管理器

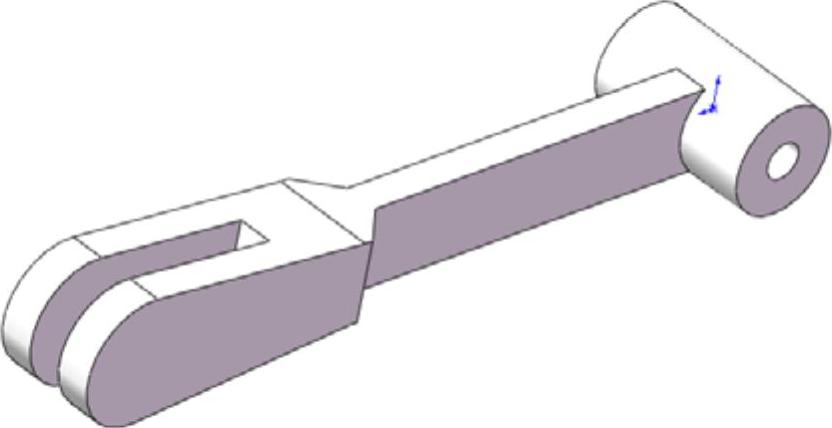

图13-101 切除实体
