13.1.6 连杆1
本例绘制的连杆1，如图13-71所示。
图13-71 连杆1
思路分析
首先绘制连杆1的外形轮廓草图，然后旋转成为连杆1主体轮廓，最后进行倒角处理。绘制的流程图如图13-72所示。

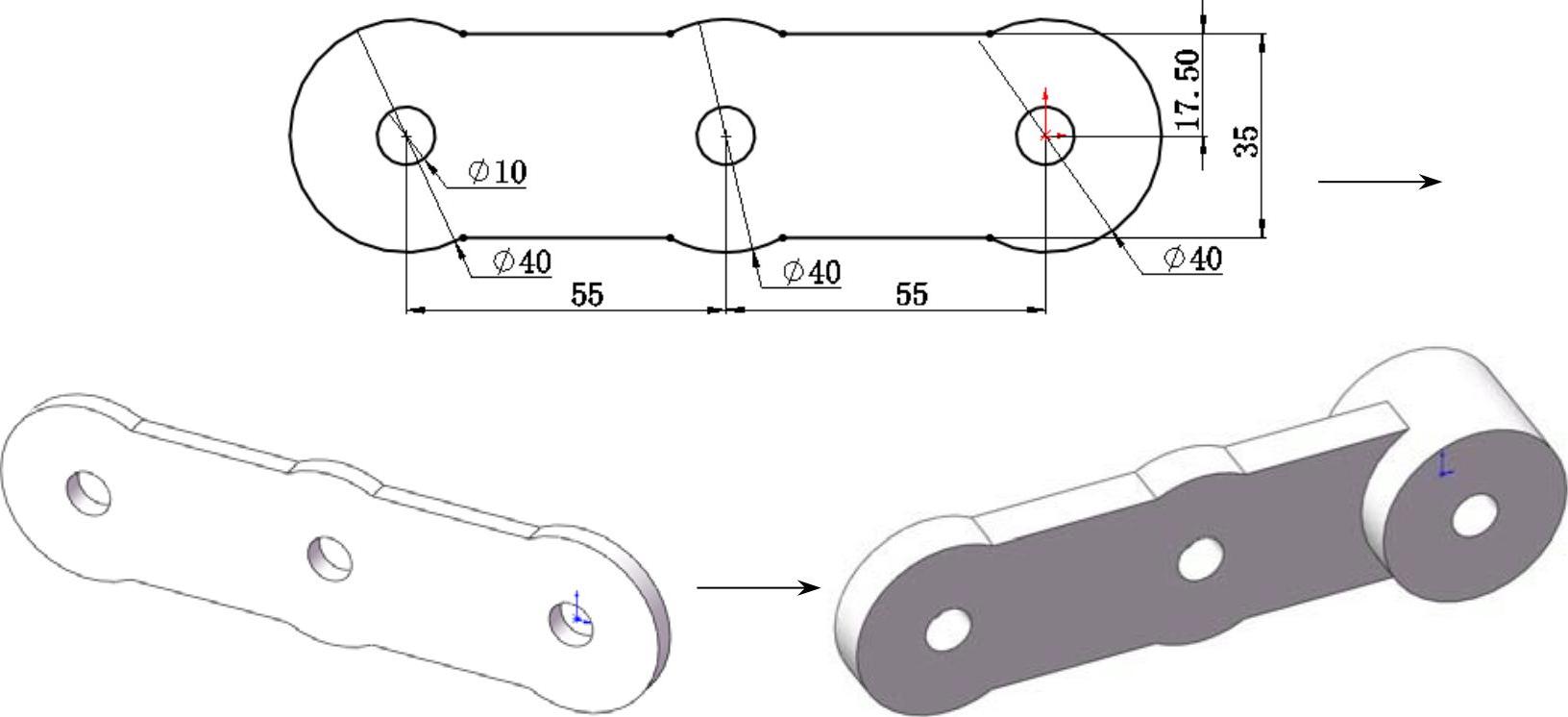

图13-72 连杆1绘制流程图
参见光盘
光盘\动画演示\第13章\连杆1.avi
创建步骤
（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的
（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择
（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。
（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮、
（直线）按钮和
（剪裁实体）按钮，绘制并标注草图如图13-73所示。
(https://www.daowen.com)

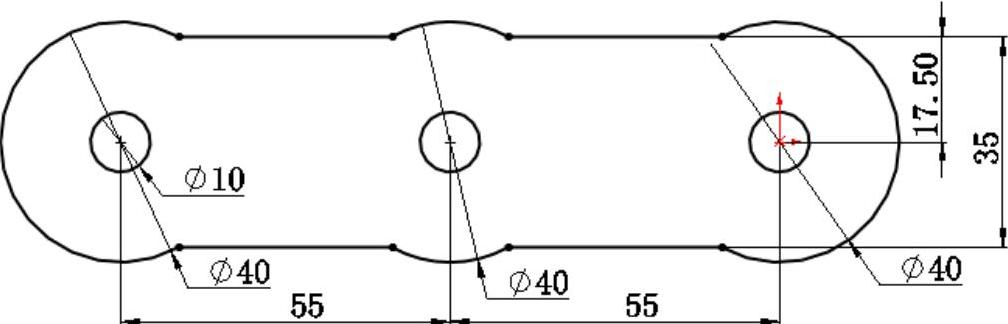

图13-73 绘制草图1
（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-74所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“10mm”，然后单击
（确定）按钮，结果如图13-75所示。

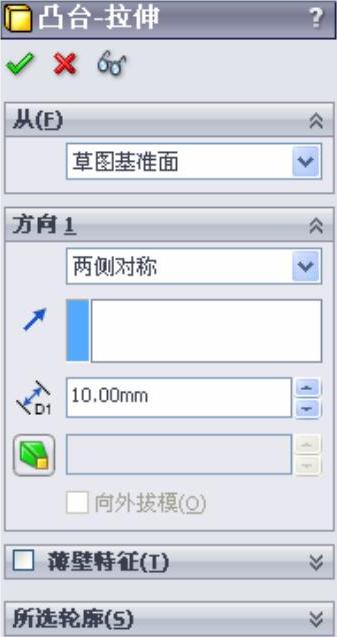

图13-74 “凸台-拉伸”属性管理器
图13-75 拉伸实体1
（4）绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的
（圆）按钮，绘制并标注草图如图13-76所示。

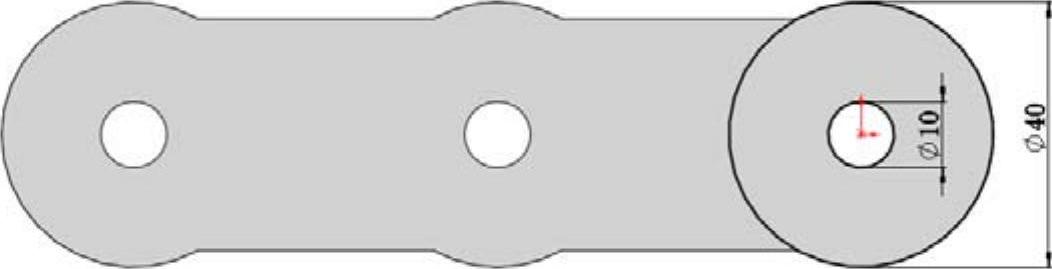

图13-76 绘制草图2
（5）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的
（拉伸凸台/基体）按钮，此时系统弹出如图13-77所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“30mm”，然后单击
（确定）按钮，结果如图13-78所示。

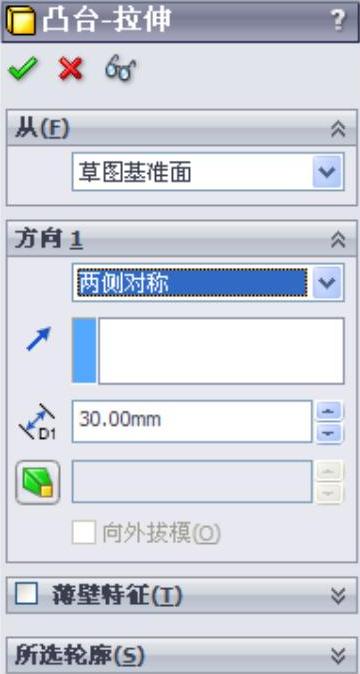

图13-77 “凸台-拉伸”属性管理器

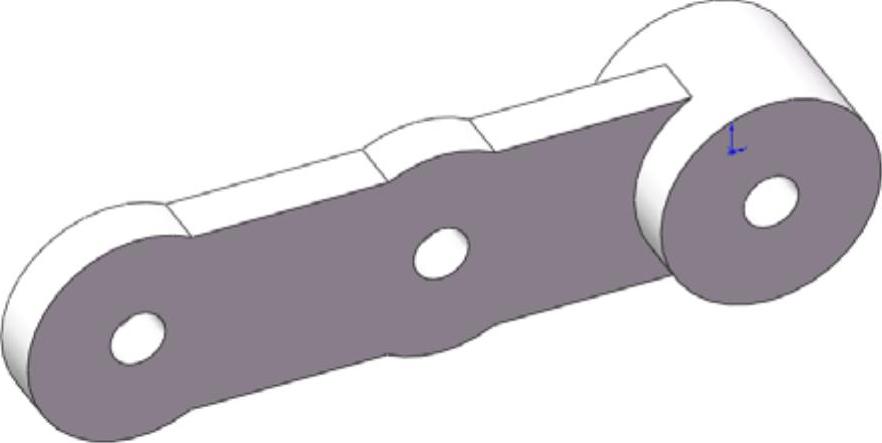

图13-78 拉伸实体2
