13.1.11 主件

2025年09月26日

版权

13.1.11 主件

本例绘制的主件，如图13-141所示。

思路分析

首先绘制主件的外形轮廓草图，然后旋转成为主件主体轮廓，最后进行倒角处理。绘制的流程图如图13-142所示。

图13-141 主件

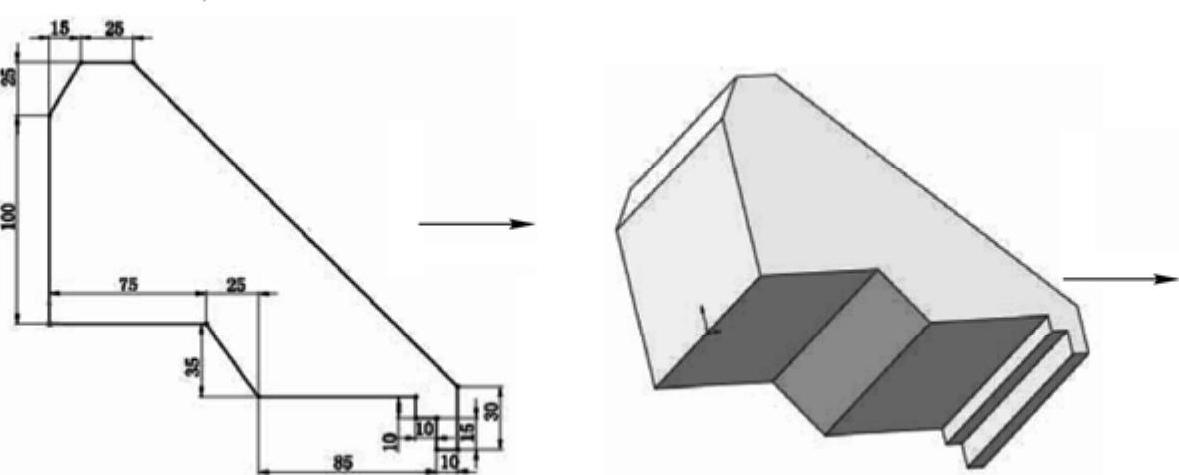

图13-142 主件绘制流程图（续）

参见光盘

光盘\动画演示\第13章\主件.avi

创建步骤

（1）新建文件。启动SolidWorks 2012，选择菜单栏中的“文件”→“新建”命令，或者单击“标准”工具栏中的（新建）按钮，在弹出的“新建SolidWorks文件”对话框中选择（零件）按钮，然后单击“确定”按钮，创建一个新的零件文件。

（2）绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-143所示。

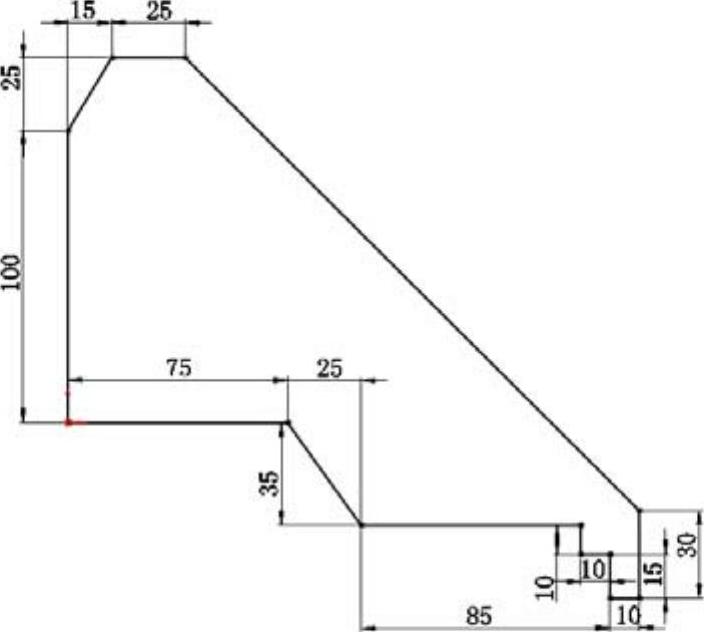

图13-143 绘制草图1

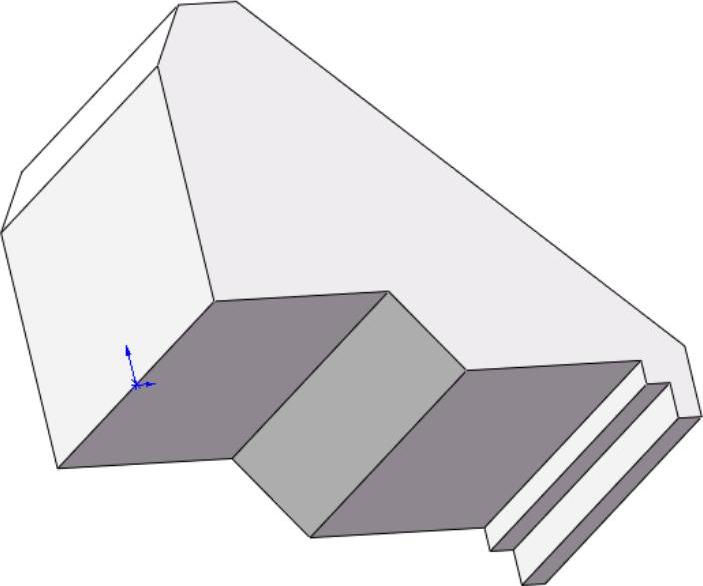

（3）拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-144所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为“160mm”，然后单击（确定）按钮，结果如图13-145所示。

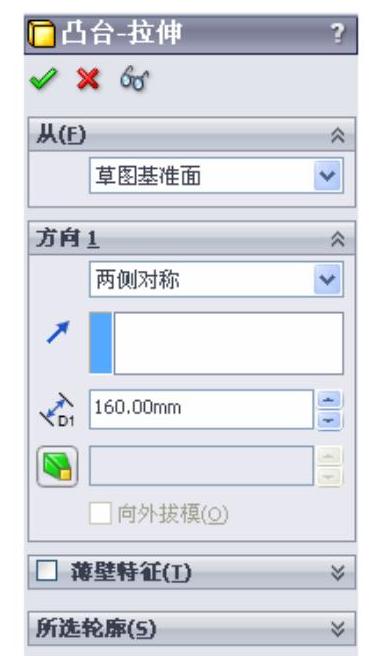

图13-144 “凸台-拉伸”属性管理器

图13-145 拉伸实体1

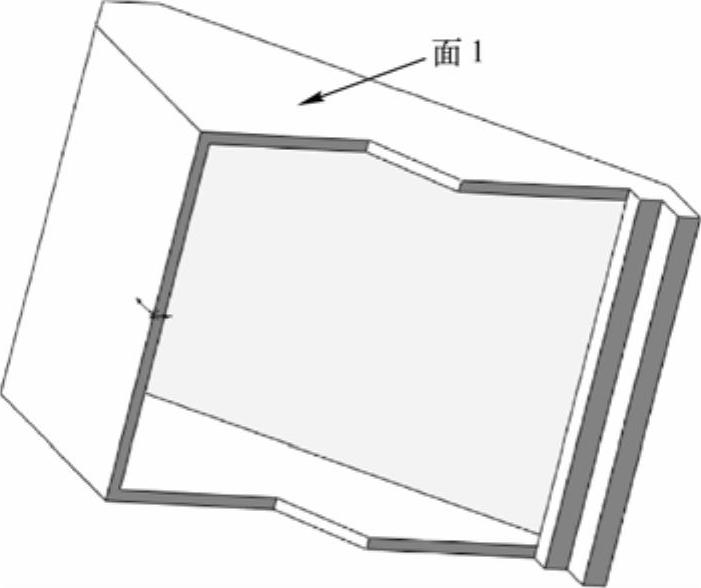

（4）实体抽壳。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”工具栏中的（抽壳）按钮，此时系统弹出如图13-146所示的“抽壳1”属性管理器。输入厚度为“5mm”，在视图中选择如图13-146所示的三个面为移除面，然后单击（确定）按钮。结果如图13-147所示。

（5）绘制草图2。在视图中用鼠标选择如图13-147所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-148所示。

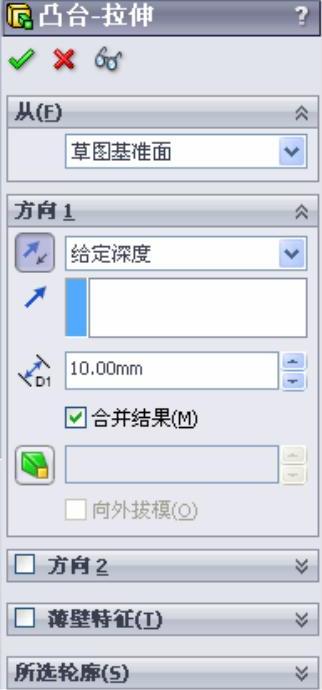

（6）拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-149所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“10mm”，单击（反向）按钮，使拉伸方向朝里，然后单击（确定）按钮，结果如图13-150所示。

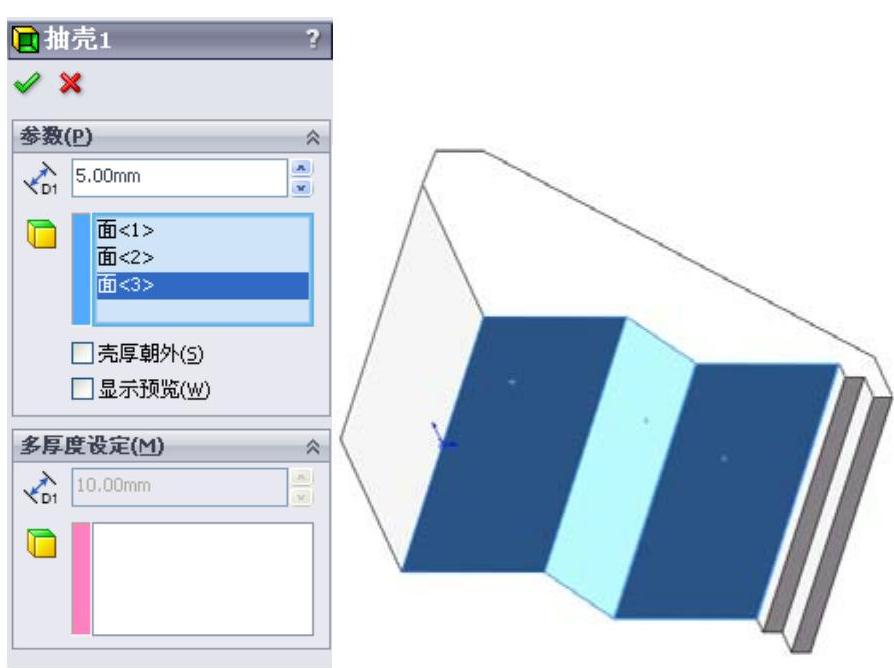

图13-146 “抽壳1”属性管理器

图13-147 抽壳结果

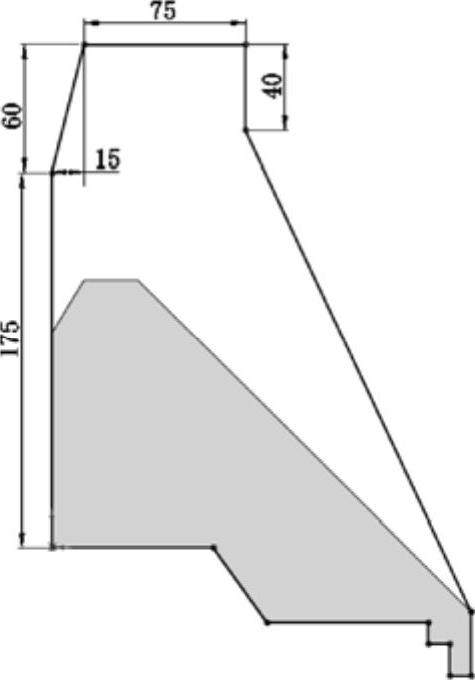

图13-148 绘制草图2

图13-149 “凸台-拉伸”属性管理器

（7）绘制草图3。在视图中用鼠标选择如图13-150所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-151所示。

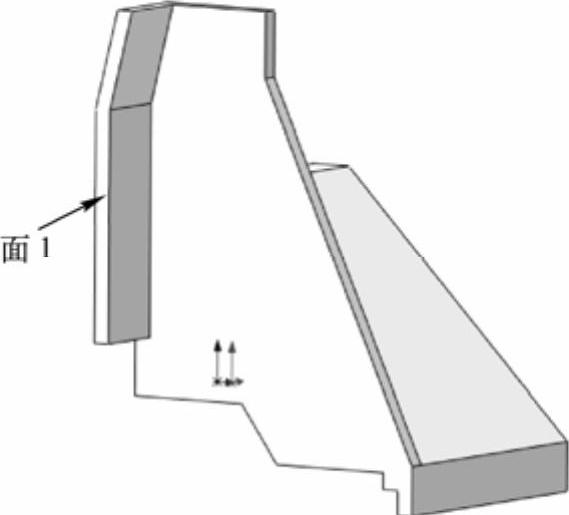

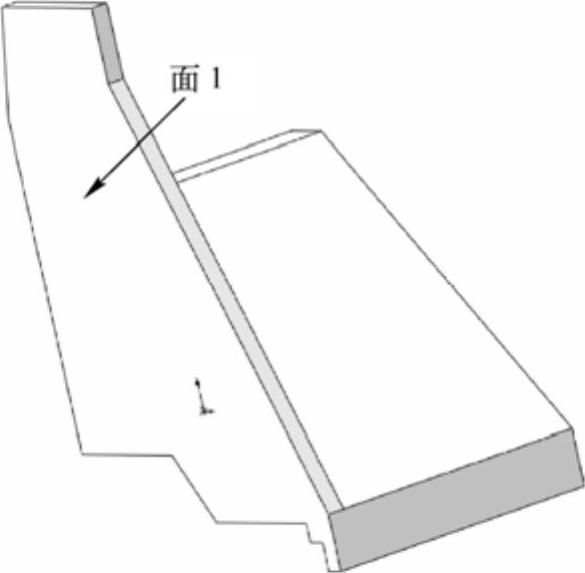

图13-150 拉伸实体2

图13-151 绘制草图3

（8）拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-152所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“45mm”，然后单击（确定）按钮，结果如图13-153所示。

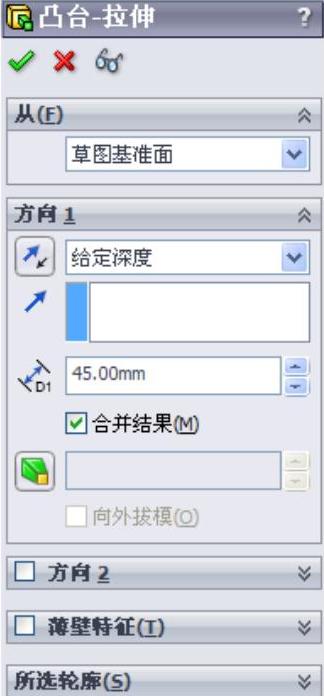

图13-152 “凸台-拉伸”属性管理器

图13-153 拉伸实体3

（9）绘制草图4。在视图中用鼠标选择如图13-153所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-154所示。

（10）拉伸实体4。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-155所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“15mm”，然后单击（确定）按钮，结果如图13-156所示。

图13-154 绘制草图4

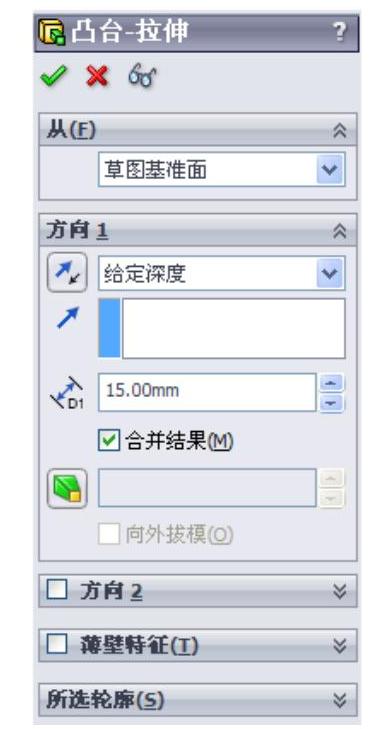

图13-155 “凸台-拉伸”属性管理器

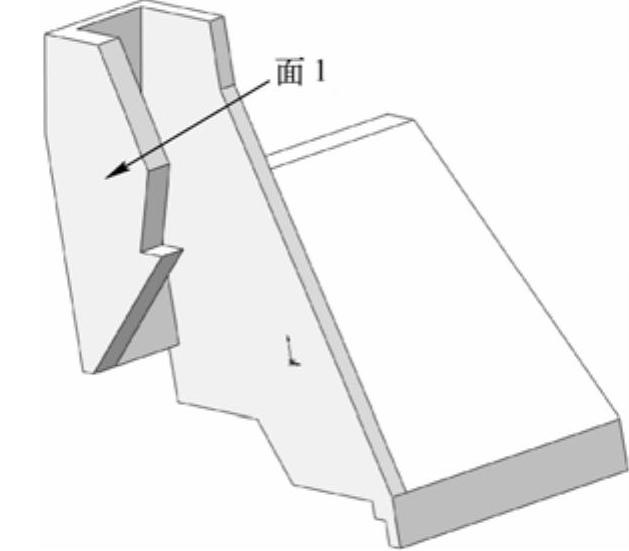

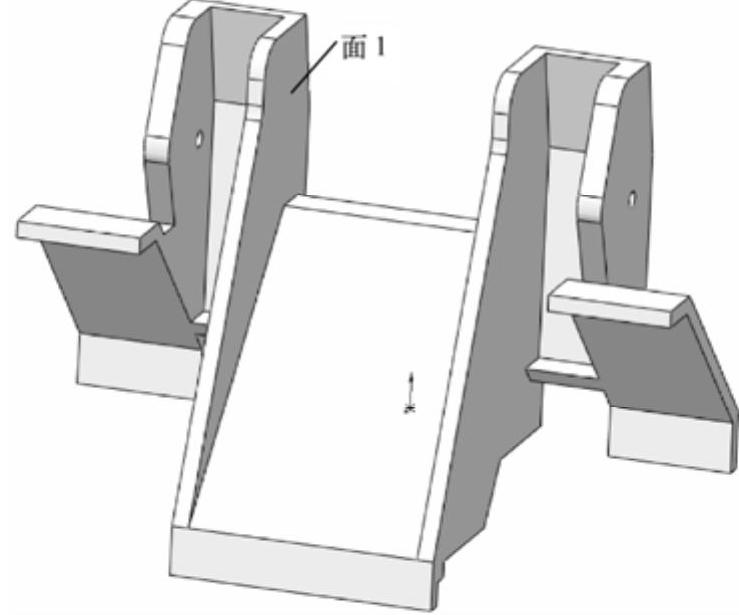

图13-156 拉伸实体4

（11）绘制草图5。在视图中用鼠标选择如图13-156所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-157所示。

（12）拉伸实体5。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-158所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入“方向1”拉伸距离为“60mm”，输入“方向2”拉伸距离为“15mm”，输入薄壁厚度为“10mm”，然后单击（确定）按钮，结果如图13-159所示。

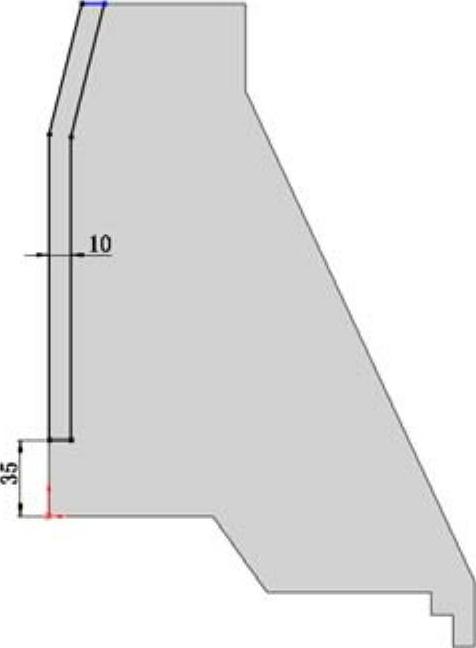

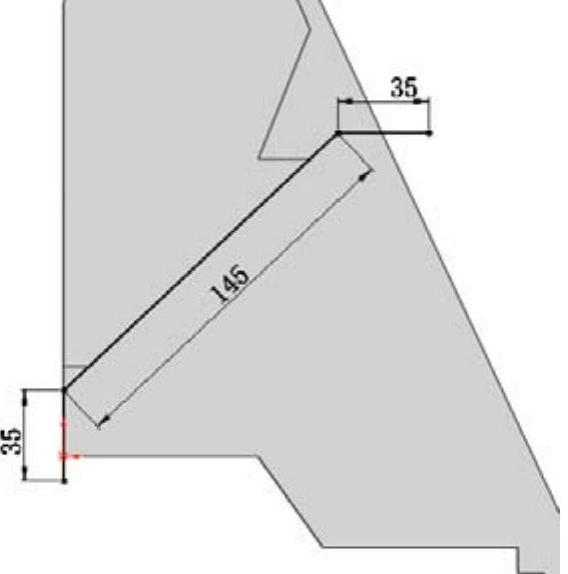

图13-157 绘制草图5

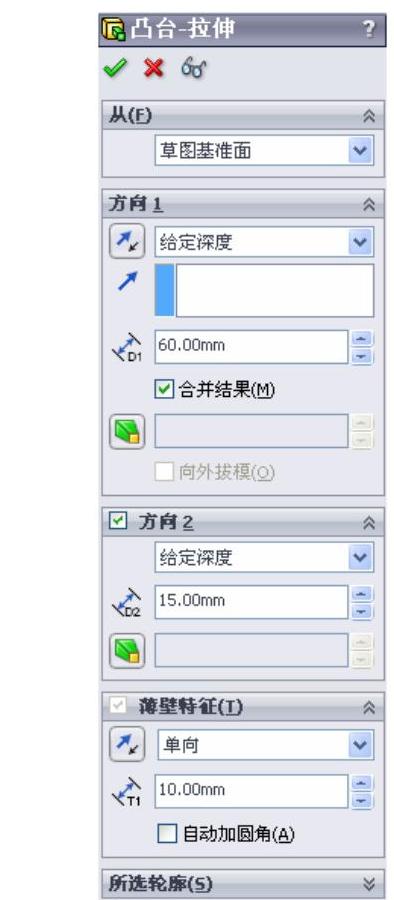

图13-158 “凸台-拉伸”属性管理器

图13-159 拉伸实体5

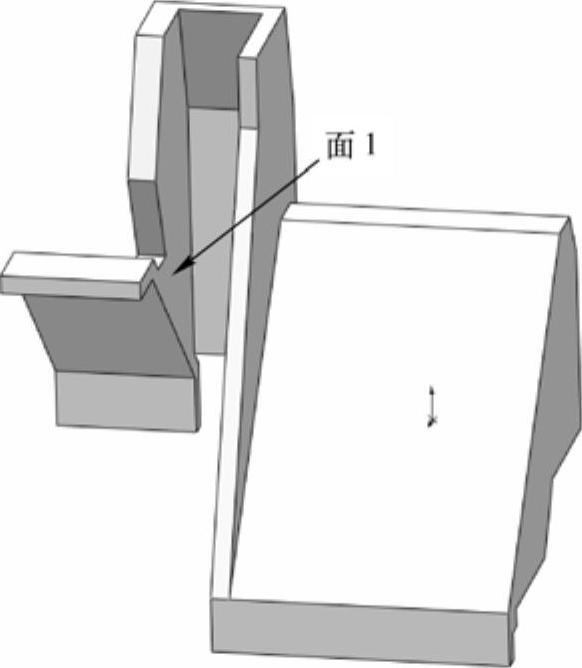

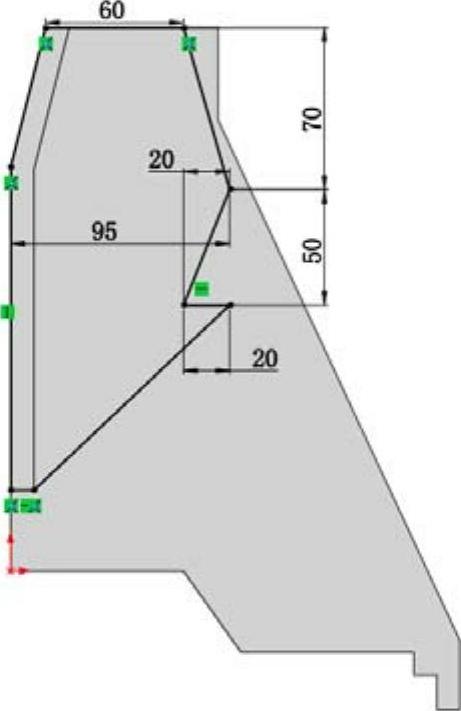

（13）绘制草图6。在视图中用鼠标选择如图13-159所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（直线）按钮，绘制并标注草图如图13-160所示。

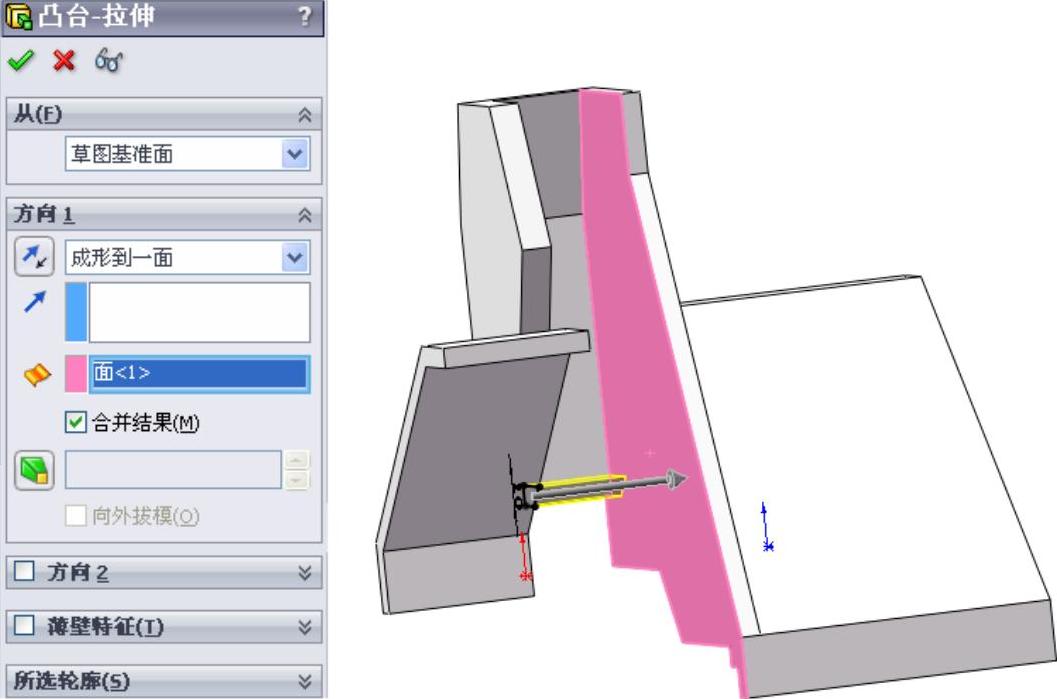

（14）拉伸实体6。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-161所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“成形到一面”，在视图中选择如图13-161所示的面，然后单击（确定）按钮，结果如图13-162所示。

图13-160 绘制草图6

图13-161 “凸台-拉伸”属性管理器

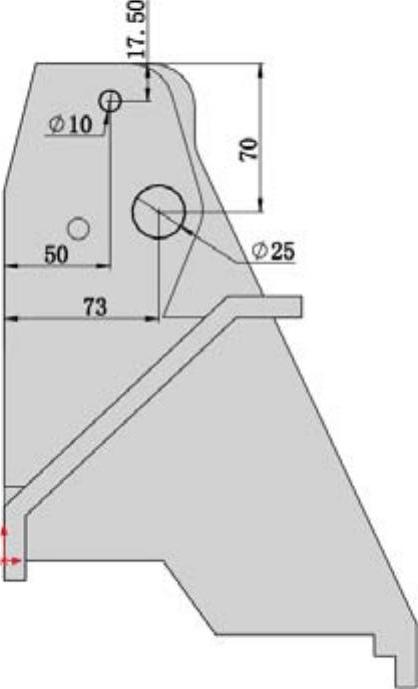

（15）绘制草图。在视图中用鼠标选择如图13-162所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（圆）按钮，绘制并标注草图如图13-163所示。

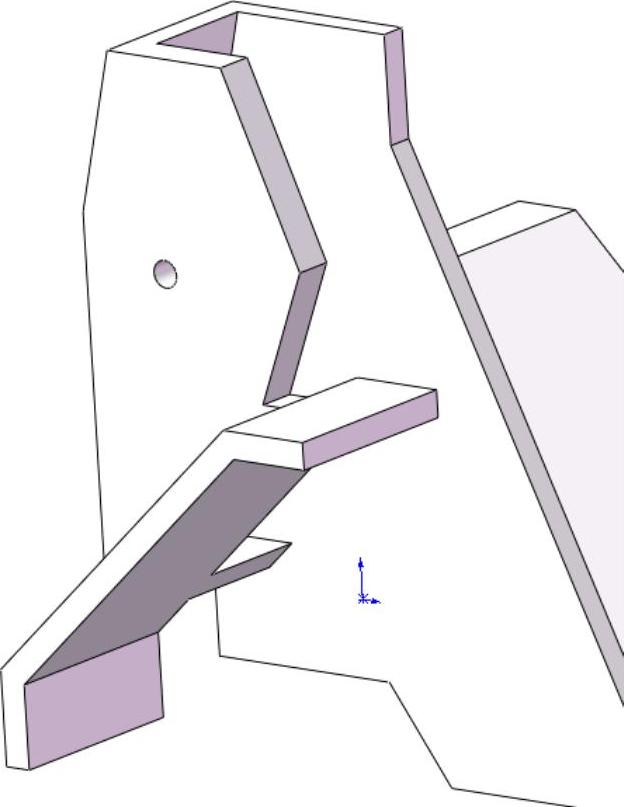

图13-162 拉伸实体6

图13-163 绘制草图

（16）切除拉伸实体1。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的（切除拉伸）按钮，此时系统弹出如图13-164所示的“切除-拉伸”属性管理器。设置终止条件为“给定深度”，输入拉伸切除距离为“15mm”，然后单击属性管理器中的（确定）按钮，结果如图13-165所示。

图13-164 “切除-拉伸”属性管理器

图13-165 切除实体

（17）圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”工具栏中的（圆角）按钮，此时系统弹出如图13-166所示的“圆角”属性管理器。在“半径”一栏中输入值“20mm”，取消“切线延伸”的勾选，然后用鼠标选取图13-166中的边线，最后单击属性管理器中的（确定）按钮，结果如图13-167所示。

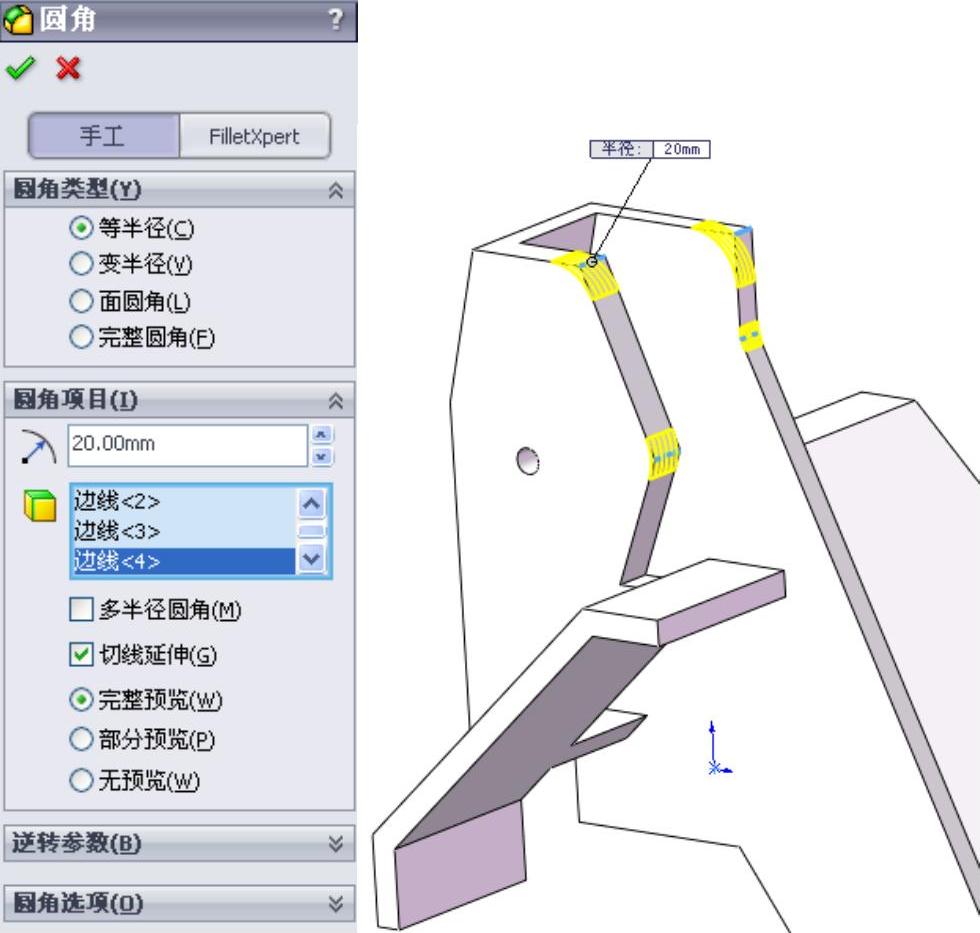

图13-166 “圆角”属性管理器

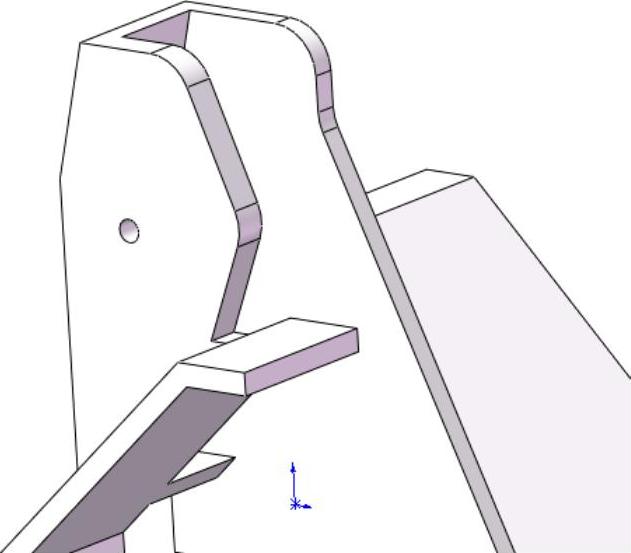

图13-167 倒圆角结果

（18）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的（镜像）按钮，此时系统弹出如图13-168所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中选择第（4）～（10）步创建的拉伸特征和圆角特征为要镜像的特征，然后单击（确定）按钮，结果如图13-169所示。

（19）绘制草图7。在视图中用鼠标选择如图13-169所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（圆）按钮，绘制并标注草图如图13-170所示。

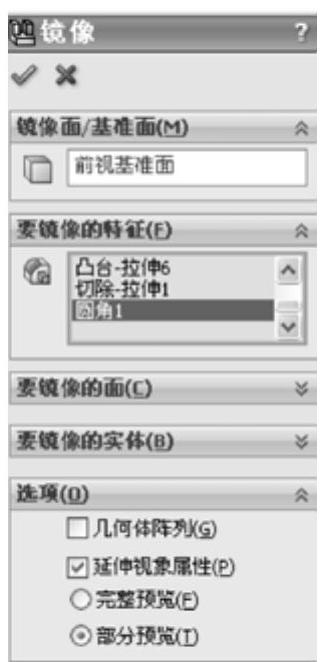

图13-168 “镜像”属性管理器

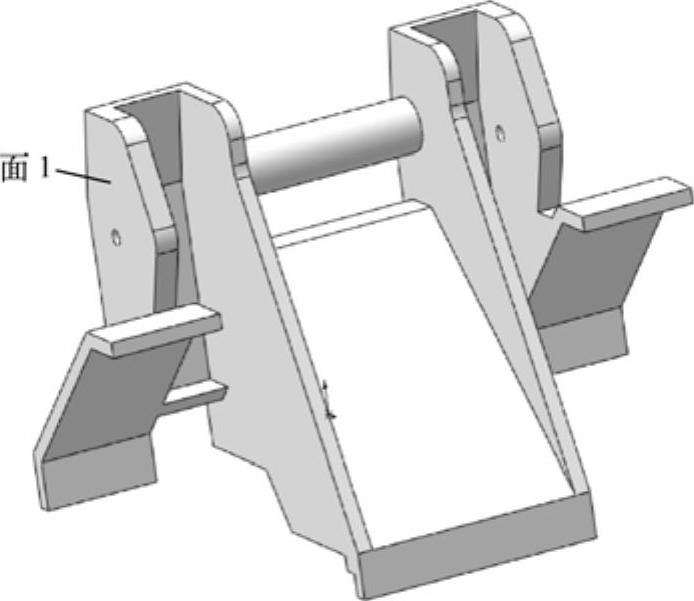

图13-169 镜像结果

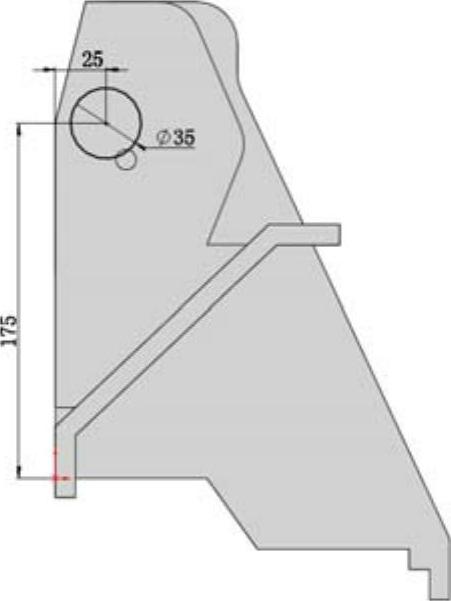

图13-170 绘制草图7

（20）拉伸实体7。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-171所示的“凸台-拉伸”属性管理器。在“方向1”和“方向2”中设置拉伸终止条件为“成形到下一面”，然后单击（确定）按钮，结果如图13-172所示。

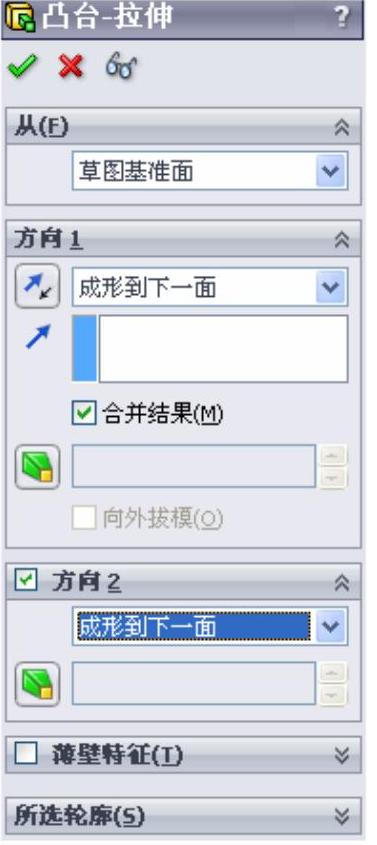

图13-171 “凸台-拉伸”属性管理器

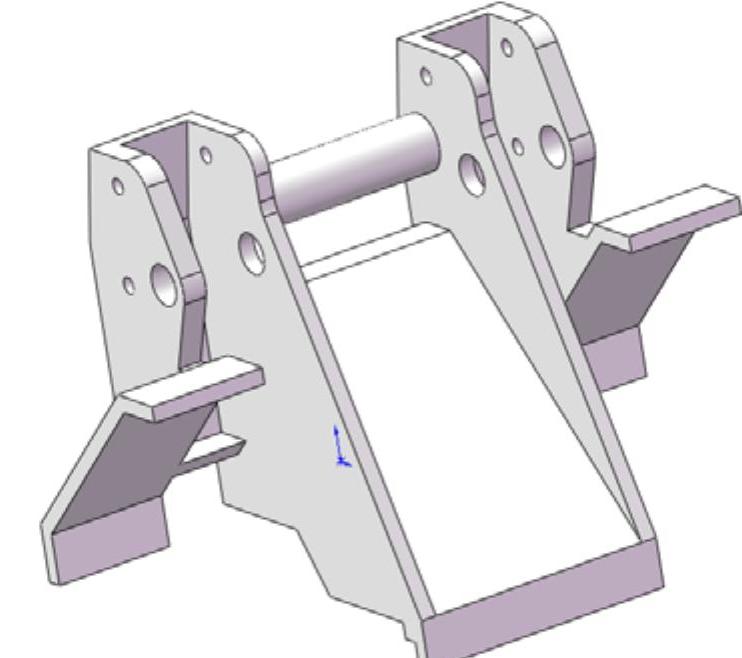

图13-172 拉伸实体7

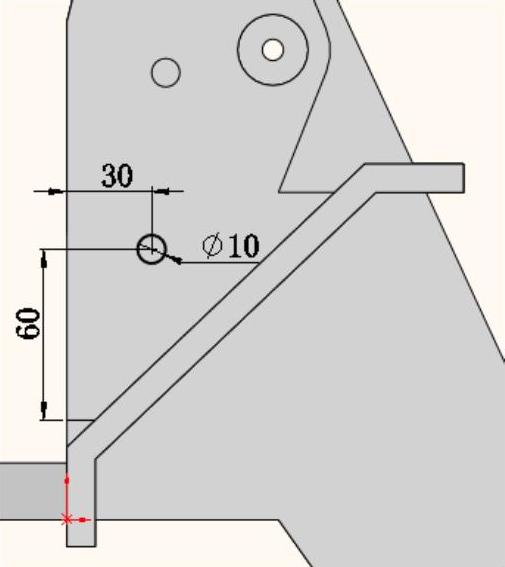

（21）绘制草图。在视图中用鼠标选择图13-172所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（圆）按钮，绘制并标注草图如图13-173所示。

（22）切除拉伸实体2。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”工具栏中的（切除拉伸）按钮，此时系统弹出如图13-174所示的“切除-拉伸”属性管理器。在“方向1”和“方向2”中设置终止条件为“完全贯穿”，然后单击属性管理器中的（确定）按钮，结果如图13-175所示。

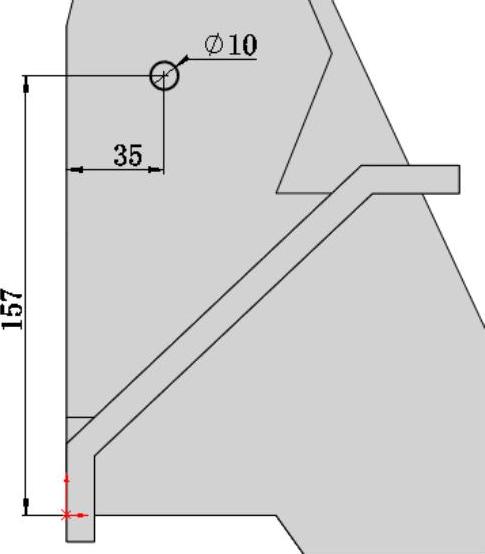

图13-173 绘制草图

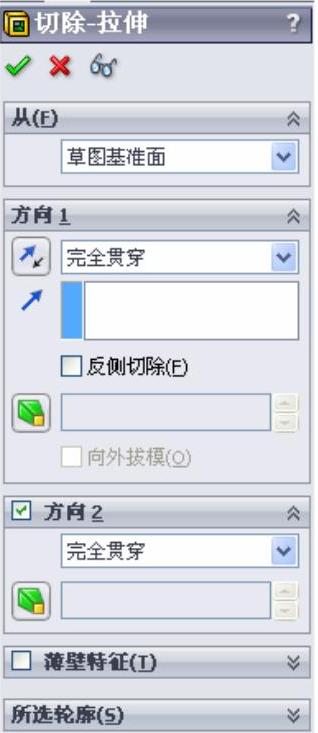

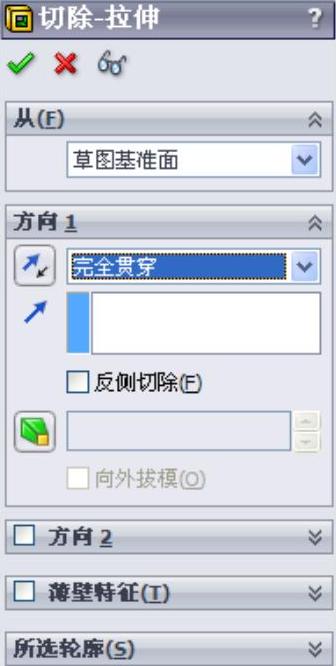

图13-174 “切除-拉伸”属性管理器

图13-175 拉伸切除结果2

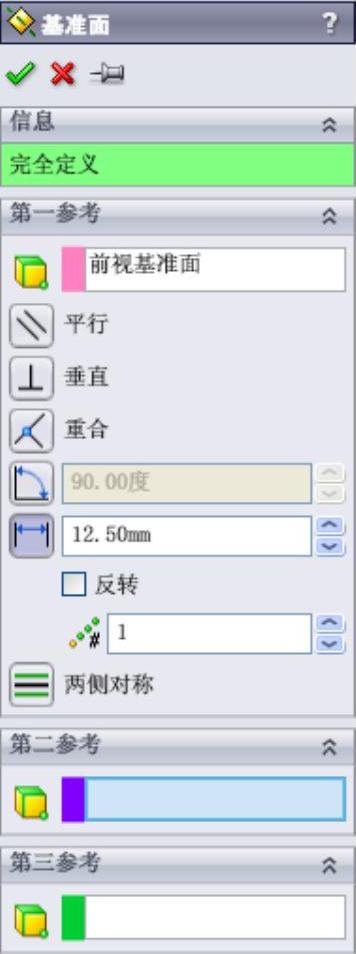

（23）创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”工具栏中的（基准面）按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为“13.5mm”，如图13-176所示；单击属性管理器中的（确定）按钮，生成基准面如图13-177所示。

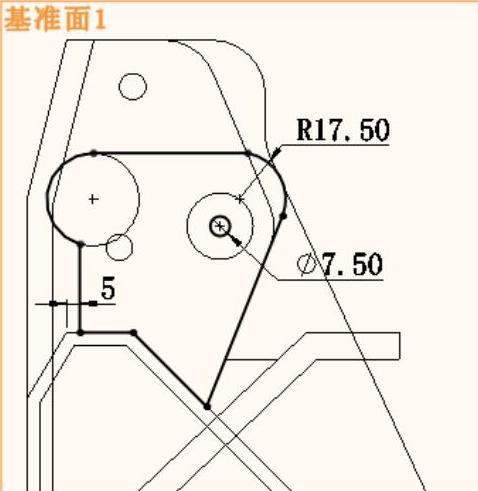

（24）绘制草图8。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。单击“草图”工具栏中的（圆）按钮，绘制并标注草图如图13-178所示。

图13-176 “基准面”属性管理器

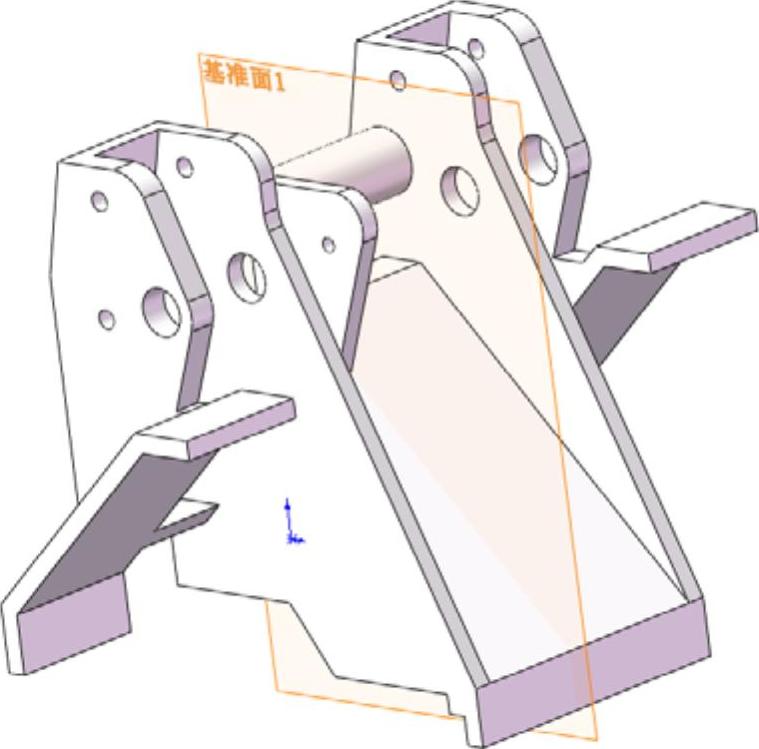

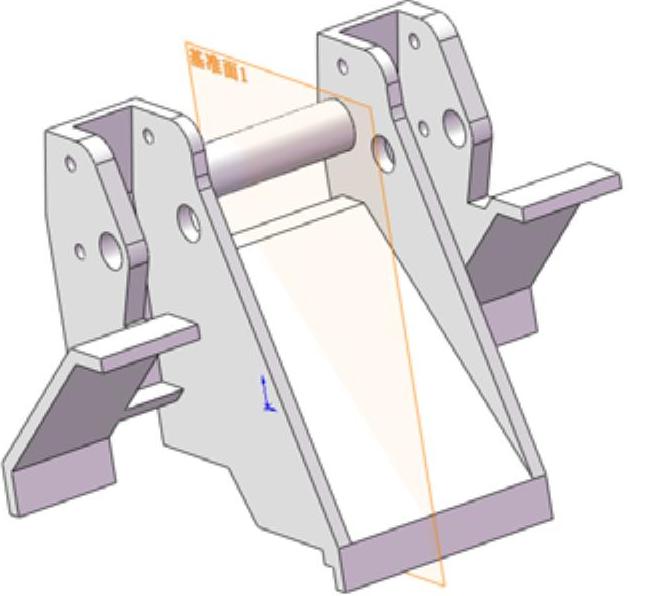

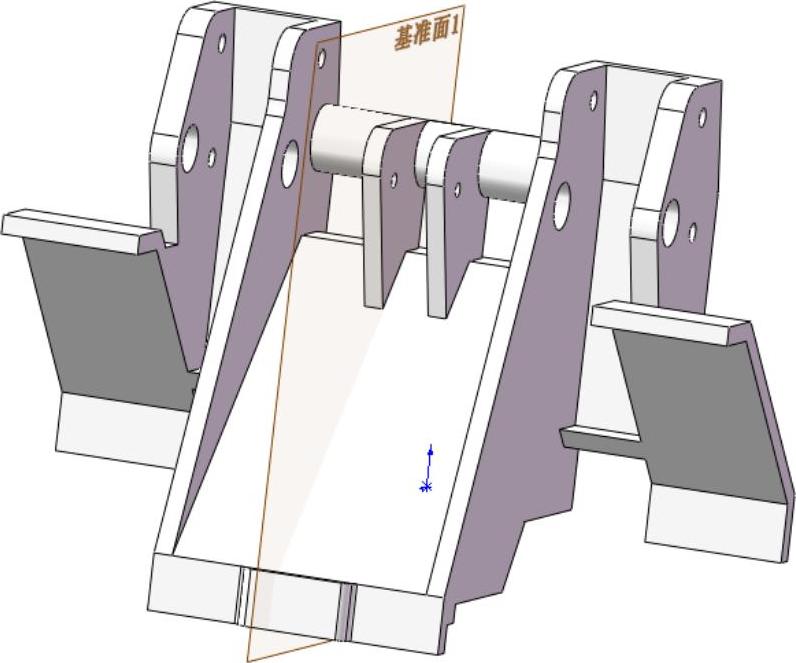

图13-177 创建基准面

图13-178 绘制草图8

（25）拉伸实体8。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-179所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“10mm”，然后单击（确定）按钮，结果如图13-180所示。

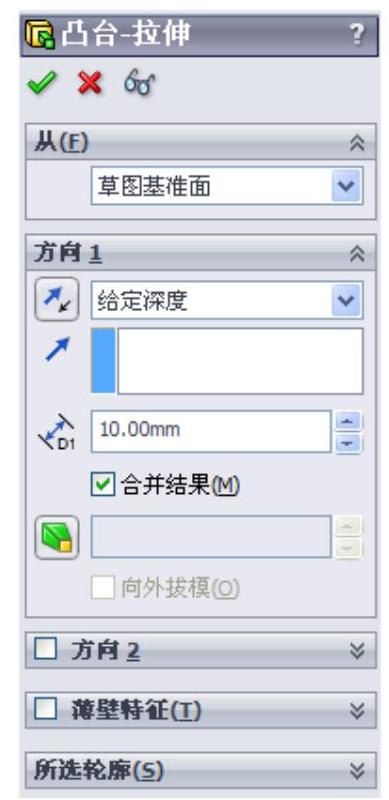

图13-179 “凸台-拉伸”属性管理器

图13-180 拉伸实体8

（26）镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”工具栏中的（镜像）按钮，此时系统弹出如图13-181所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中步骤（25）创建的拉伸特征为要镜像的特征，然后单击（确定）按钮，结果如图13-182所示。

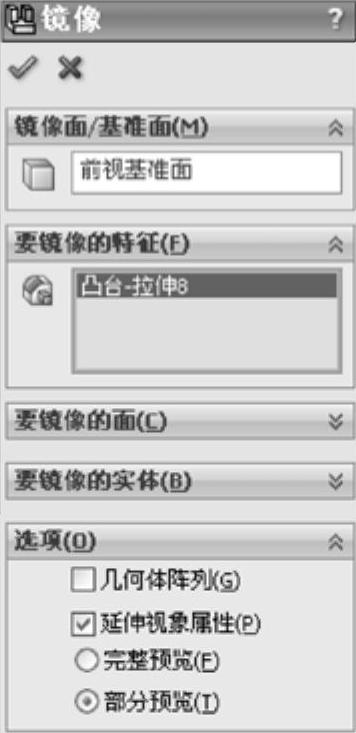

图13-181 “镜像”属性管理器

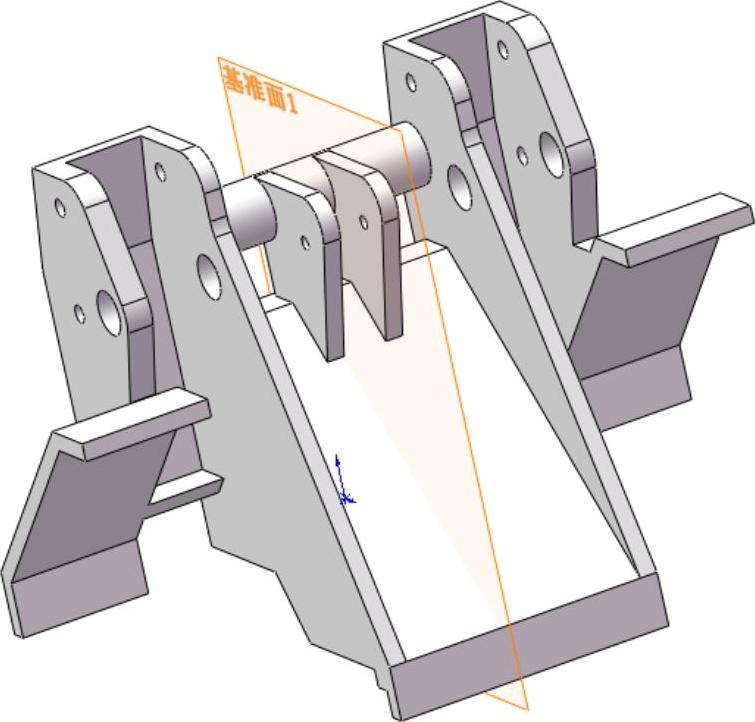

图13-182 镜像实体

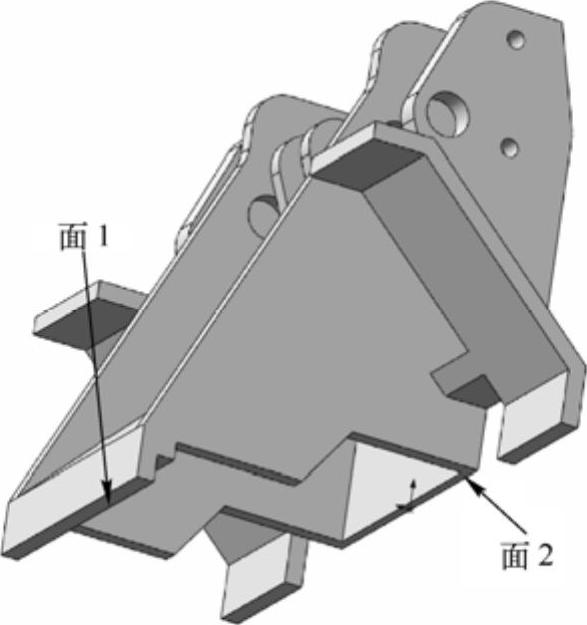

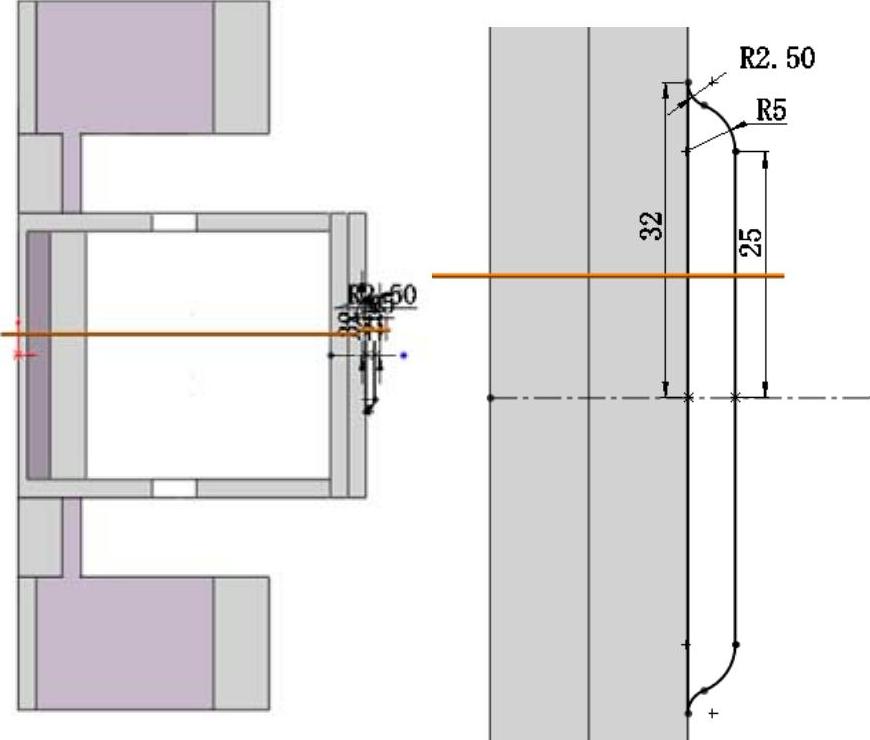

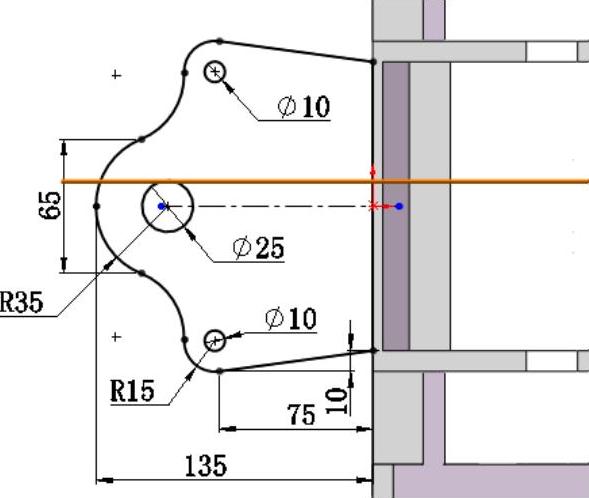

（27）绘制草图9。在视图中用鼠标选择如图13-183所示的面1作为绘制图形的基准面。单击“草图”工具栏中的（中心线）按钮、（直线）按钮、（切线弧）按钮和（镜像）按钮，绘制并标注草图如图13-184所示。

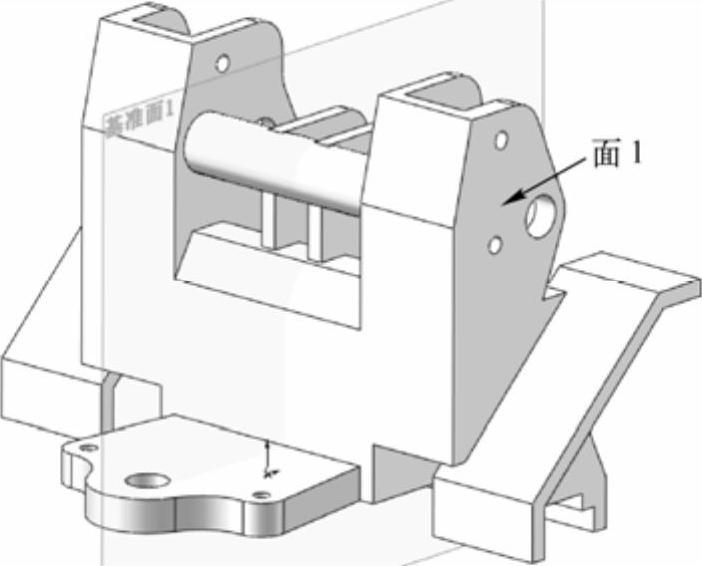

图13-183 选择拉伸面1

图13-184 绘制草图9

（28）拉伸实体9。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-185所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“30mm”，单击（反向）按钮，使拉伸方向朝上，然后单击（确定）按钮，结果如图13-186所示。

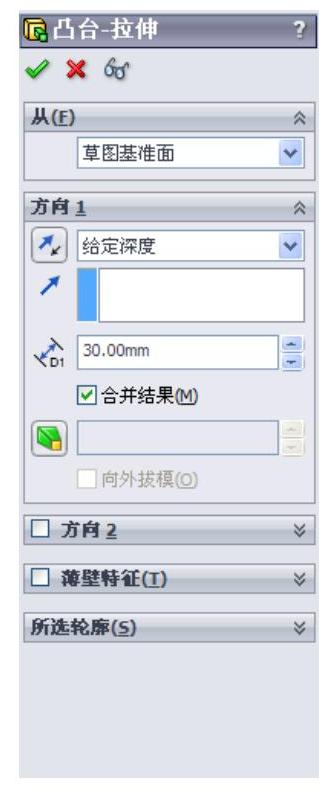

图13-185 “凸台-拉伸”属性管理器

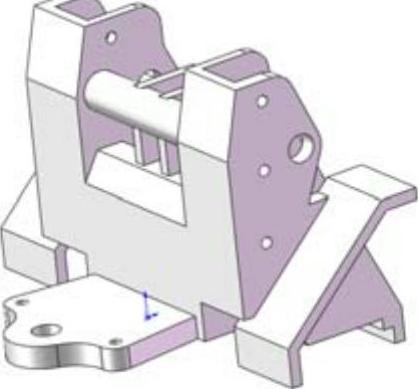

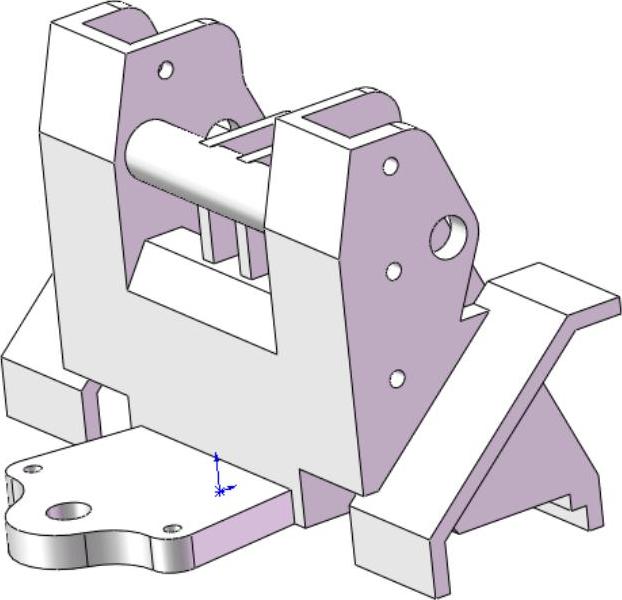

图13-186 拉伸实体9

（29）绘制草图10。在视图中用鼠标选择如图13-183所示的面2作为绘制图形的基准面。单击“草图”工具栏中的（中心线）按钮、（直线）按钮、（切线弧）按钮、（镜像）按钮和（圆）按钮，绘制并标注草图如图13-187所示。

（30）拉伸实体10。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”工具栏中的（拉伸凸台/基体）按钮，此时系统弹出如图13-188所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为“20mm”，单击（反向）按钮，使拉伸方向朝上，然后单击（确定）按钮，结果如图13-189所示。
