3.2.2　智能传感器的组成

智能传感器主要由传感器、微处理器（或微型计算机）及相关电路组成，其原理结构框图如图3-3所示。

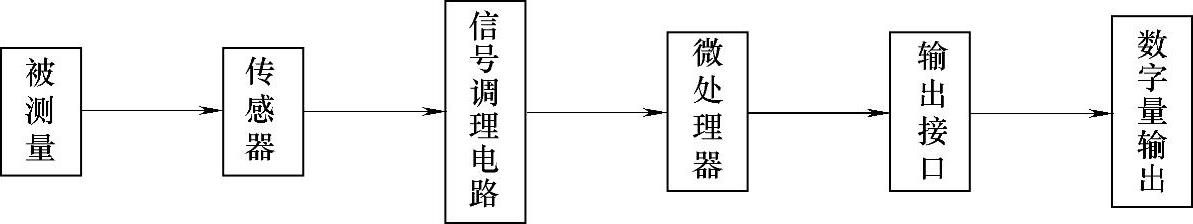

图3-3　智能传感器原理结构框图

传感器将被测的物理量转换成相应的电信号，送到信号调理电路中，进行滤波、放大、模-数转换后，送到微型计算机中。计算机是智能传感器的核心，它不但可以对传感器测量数据进行计算、存储、数据处理，还可以通过反馈回路对传感器进行调节。由于计算机充分发挥各种软件的功能，可以完成硬件难以完成的任务，从而大大降低传感器制造的难度，提高传感器的性能，降低成本。

智能传感器的结构可以是集成的，也可以是分离式的，按结构可以分为集成式、混合式和模块式三种形式。集成智能传感器是将一个或多个敏感器件与微处理器、信号处理电路集成在同一片硅片上，其集成度高、体积小。这种集成的传感器在目前的技术水平下还很难实现。将传感器和微处理器、信号处理电路制作在不同的芯片上，则构成混合式的智能传感器（Hybrid Smart-Sensor）。目前，这类结构较多。初级的智能传感器也可以由许多互相独立的模块组成，如将微处理器、信号调理电路模块、输出电路模块、显示电路模块和传感器装配在同一壳体内，则费用较高、体积较大，但在目前的技术水平下，仍不失为一种实用的结构形式。
