实例30  注射器塞杆注塑模

零件材料：聚丙烯

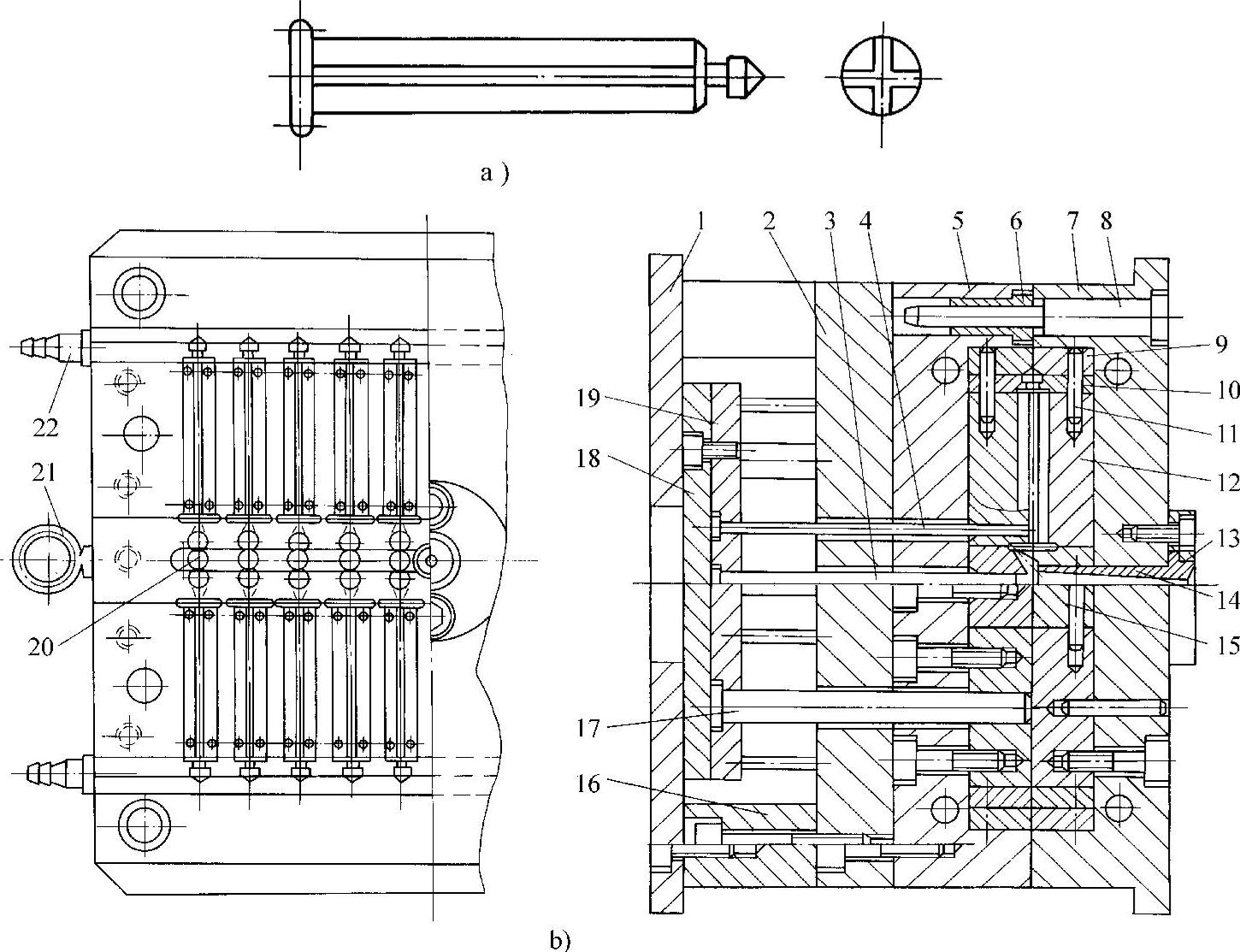

零件图：见图12-30a

模具结构图：见图12-30b

图12-30 注射器塞杆注塑模

a）零件 b）模具结构

1—动模座板 2—垫板 3—拉料杆 4—推件杆 5—动模板 6—导套 7—定模座板 8—导柱 9、10、12、15—镶块 11—圆柱销 13—定位圈 14—浇口套 16—支承块 17—复位杆 18—推板 19—推杆固定板 20—推杆 21—吊环 22—水嘴

说明：

1）该模具为精密快速多腔的自动脱模机构，适用于生产2.5mL、5mL和10mL一次性医用注射器塞杆。

2）潜伏式的浇口方便了自动生产，并不需修剪浇口。镶块9、10、12及15设计的目的是便于机械加工型腔。靠圆柱销11定位嵌入动模板5及定模座板7。
