实例31  带螺纹圆盒注塑模

实例31 带螺纹圆盒注塑模

零件材料：聚苯乙烯

零件图：见图12-31a

模具结构图：见图12-31b

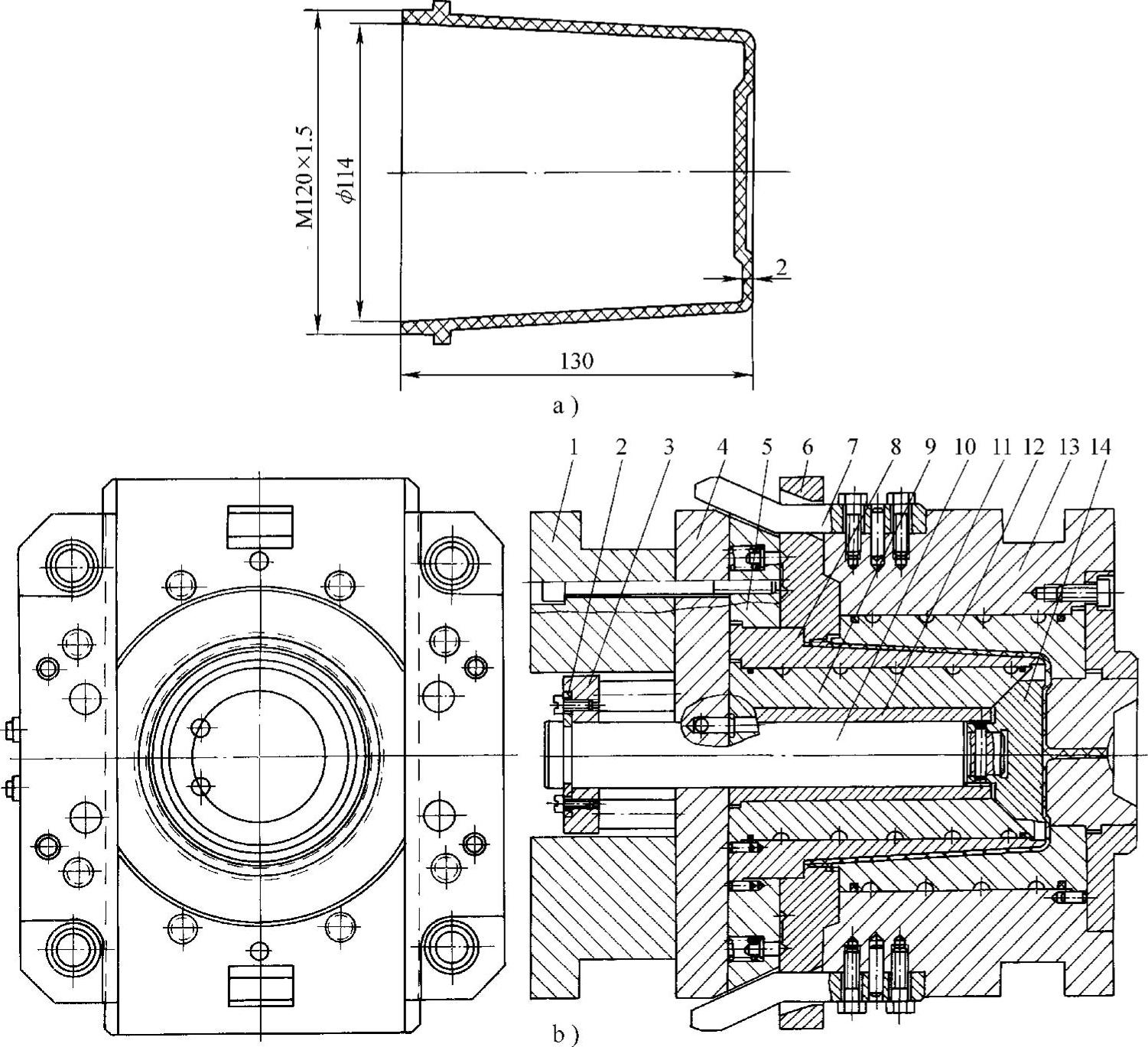

图12-31 带螺纹圆盒注塑模

a）零件 b）模具结构

1—动模座板 2—卡圈 3—推板 4—动模板 5—型芯固定板 6—滑块 7—弯销 8—型芯 9—水套 10—连接杆 11—衬套 12—定模镶件 13—定模座板 14—推块

说明：

1）该模具为弯销分型抽芯脱模机构。

2）塑料制件上的螺纹由一对滑块6成型，并由弯销7进行脱螺纹，模具结构较为紧凑。

3）定模座板13的圆锥面既使滑块6得到强有力的锁紧，又可使动、定模自动对准中心，使塑料制件获得均匀的壁厚。

4）塑料制件的内外表面均有螺旋式水路进行冷却，具有较好的冷却效果。

5）注塑成型后，塑料制件由推块14推出，制件与推块接触面较大且受力均匀。

6）连接杆10及衬套11均为淬硬件。
